水工金属结构安装工程_secretVIP免费

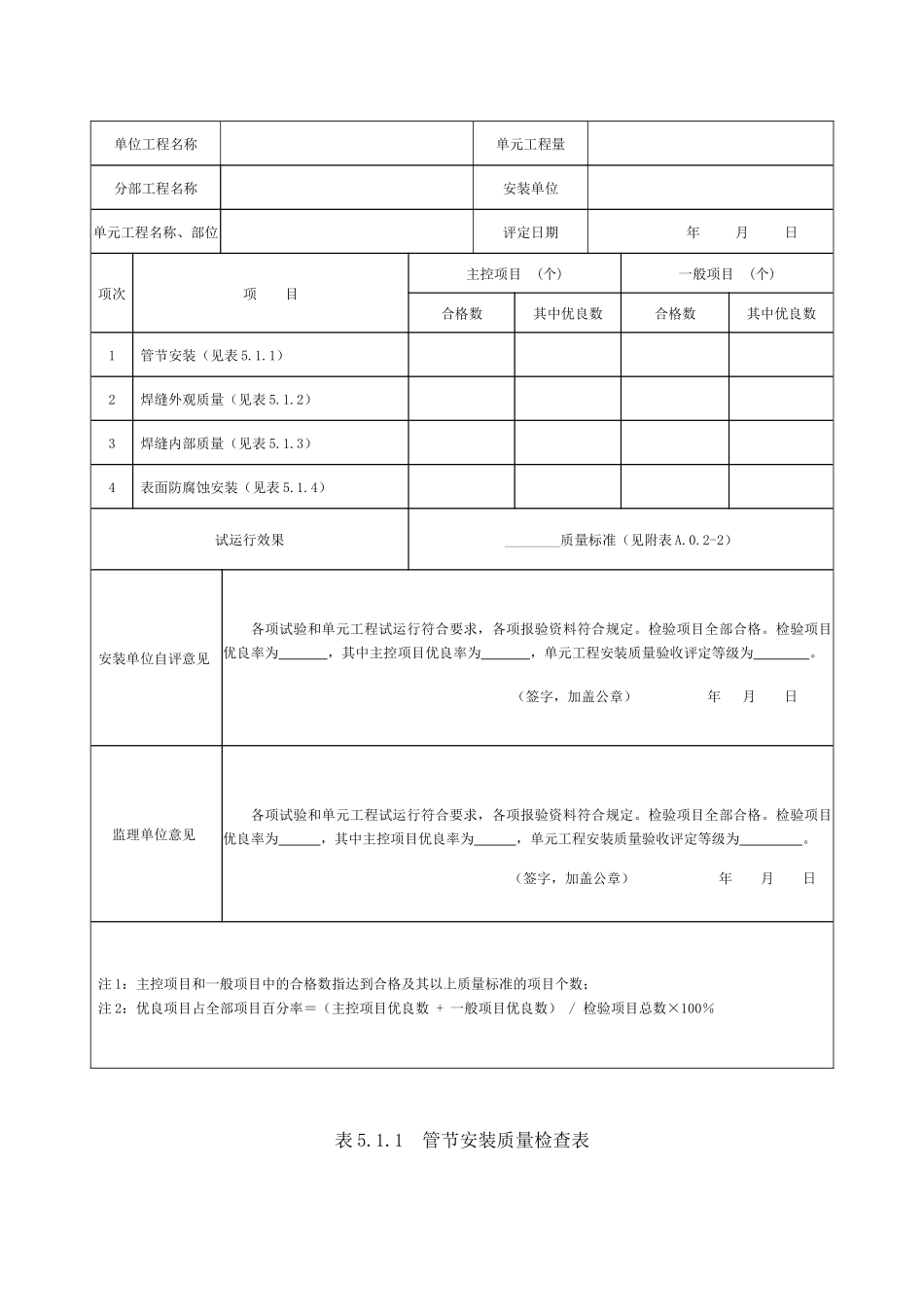

5.水工金属结构安装工程表 5.1 压力钢管安装单元工程安装质量验收评定表填 表 说 明填表时必须遵守“填表基本规定”，并符合以下要求：1.单元工程划分：以一个安装单元或一个混凝土浇筑段或一个钢管段的钢管安装划分为一个单元工程。2.单元工程量：填写本单元工程钢管重量 t、管径 D、壁厚 δ。3.本表是在 5.1.1-5.1.4 检查表质量评定后完成。4.单元工程施工质量验收评定应包括下列资料：（1）施工单位应提供钢管等主要材料合格证，管节主要尺寸复测记录，安装质量检验项目检测记录，重大缺欠（缺陷）处理记录，焊接质量检验记录，表面防腐蚀记录，水压试验及安装图样等资料。（2）监理单位应提交对单元工程施工质量的平行检测资料。5.单元工程安装质量评定标准：合格标准：（1）主控项目检测点应 100%符合合格标准；一般项目检测点应 90%及以上符合合格标准，不合格点最大值不应超过其允许偏差值的 1.2 倍，且不合格点不应集中。（2）设备的试验和试运行符合本标准及相关专业标准规定；各项报验资料符合本标准的要求。优良标准：在合格等级标准基础上，安装质量检验项目中优良项目占全部项目 70%及以上，且主控项目 100%优良。 水利水电工程表 5.1 压力钢管安装单元工程安装质量验收评定表单位工程名称单元工程量分部工程名称安装单位单元工程名称、部位评定日期 年 月 日项次项 目主控项目 (个)一般项目 (个)合格数其中优良数合格数其中优良数1管节安装（见表 5.1.1）2焊缝外观质量（见表 5.1.2）3焊缝内部质量（见表 5.1.3）4表面防腐蚀安装（见表 5.1.4）试运行效果________质量标准（见附表 A.0.2-2）安装单位自评意见各项试验和单元工程试运行符合要求，各项报验资料符合规定。检验项目全部合格。检验项目优良率为 ，其中主控项目优良率为 ，单元工程安装质量验收评定等级为 。 （签字，加盖公章） 年 月 日监理单位意见各项试验和单元工程试运行符合要求，各项报验资料符合规定。检验项目全部合格。检验项目优良率为 ，其中主控项目优良率为 ，单元工程安装质量验收评定等级为 。（签字，加盖公章） 年 月 日注 1：主控项目和一般项目中的合格数指达到合格及其以上质量标准的项目个数；注 2：优良项目占全部项目百分率＝（主控项目优良数 + 一般项目优良数） / 检验项目总数×100％表 5.1.1 管节安装质量检查表 填 表 说 明填表时必须遵守“填表基本规定”，并符合以下要求：1.分部...
