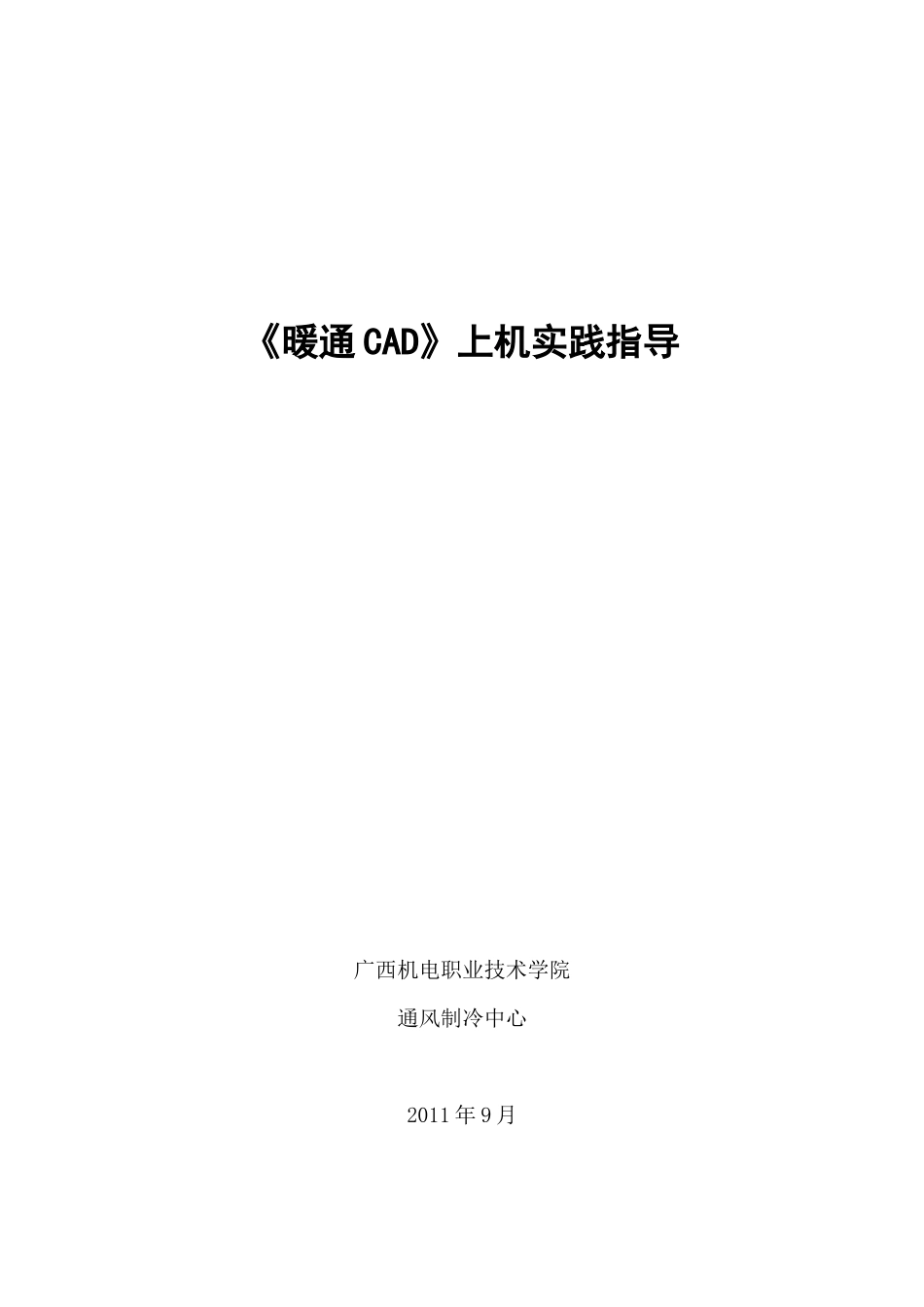

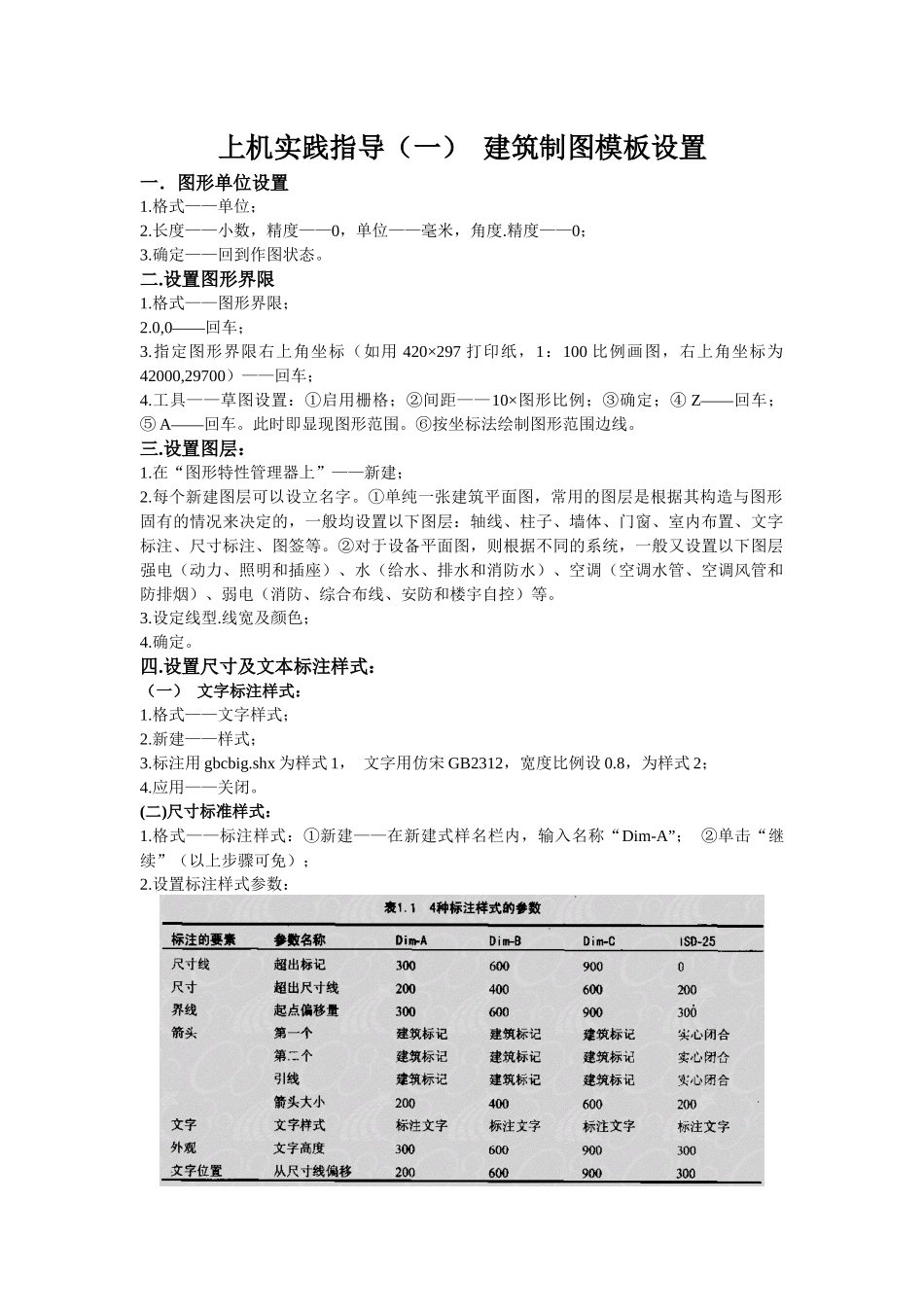

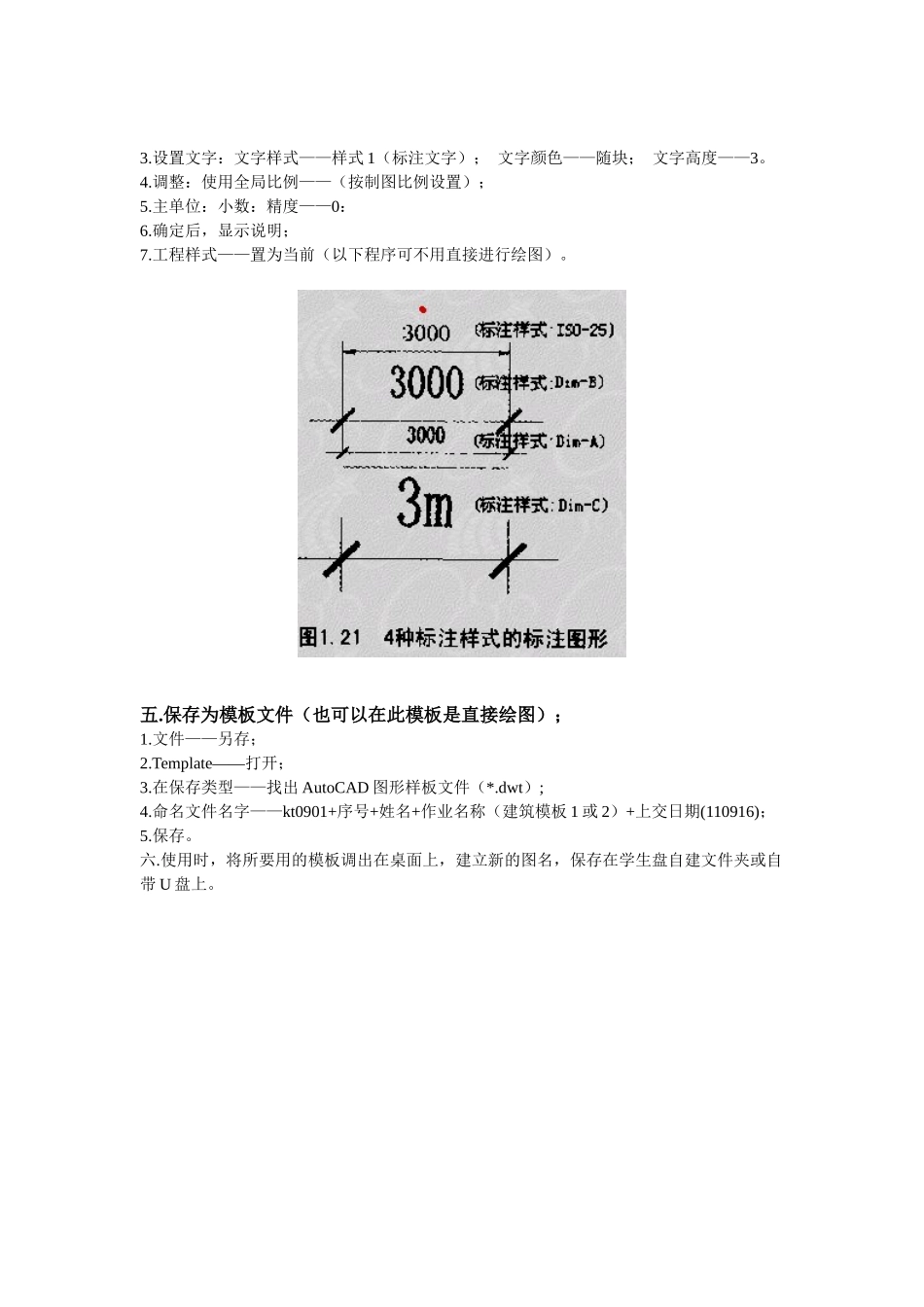

《暖通 CAD》上机实践指导广西机电职业技术学院通风制冷中心2011 年 9 月上机实践指导（一） 建筑制图模板设置一．图形单位设置1.格式——单位；2.长度——小数，精度——0，单位——毫米，角度.精度——0； 3.确定——回到作图状态。 二.设置图形界限 1.格式——图形界限；2.0,0——回车； 3.指定图形界限右上角坐标（如用 420×297 打印纸，1：100 比例画图，右上角坐标为42000,29700）——回车； 4.工具——草图设置：①启用栅格；②间距——10×图形比例；③确定；④ Z——回车；⑤ A——回车。此时即显现图形范围。⑥按坐标法绘制图形范围边线。 三.设置图层： 1.在“图形特性管理器上”——新建； 2.每个新建图层可以设立名字。①单纯一张建筑平面图，常用的图层是根据其构造与图形固有的情况来决定的，一般均设置以下图层：轴线、柱子、墙体、门窗、室内布置、文字标注、尺寸标注、图签等。②对于设备平面图，则根据不同的系统，一般又设置以下图层强电（动力、照明和插座）、水（给水、排水和消防水）、空调（空调水管、空调风管和防排烟）、弱电（消防、综合布线、安防和楼宇自控）等。3.设定线型.线宽及颜色； 4.确定。 四.设置尺寸及文本标注样式： （一） 文字标注样式：1.格式——文字样式； 2.新建——样式； 3.标注用 gbcbig.shx 为样式 1， 文字用仿宋 GB2312，宽度比例设 0.8，为样式 2；4.应用——关闭。 (二)尺寸标准样式：1.格式——标注样式：①新建——在新建式样名栏内，输入名称“Dim-A”； ②单击“继续”（以上步骤可免）； 2.设置标注样式参数：3.设置文字：文字样式——样式 1（标注文字）； 文字颜色——随块； 文字高度——3。 4.调整：使用全局比例——（按制图比例设置）； 5.主单位：小数：精度——0： 6.确定后，显示说明； 7.工程样式——置为当前（以下程序可不用直接进行绘图）。 五.保存为模板文件（也可以在此模板是直接绘图）； 1.文件——另存； 2.Template——打开； 3.在保存类型——找出 AutoCAD 图形样板文件（*.dwt）; 4.命名文件名字——kt0901+序号+姓名+作业名称（建筑模板 1 或 2）+上交日期(110916)； 5.保存。 六.使用时，将所要用的模板调出在桌面上，建立新的图名，保存在学生盘自建文件夹或自带 U 盘上。《暖通 CAD》作业任务书 ——建筑制图 一、设计方案图 按照上级主管部门给定的设计任务，遵循国家建设方针及技术经济指标...
