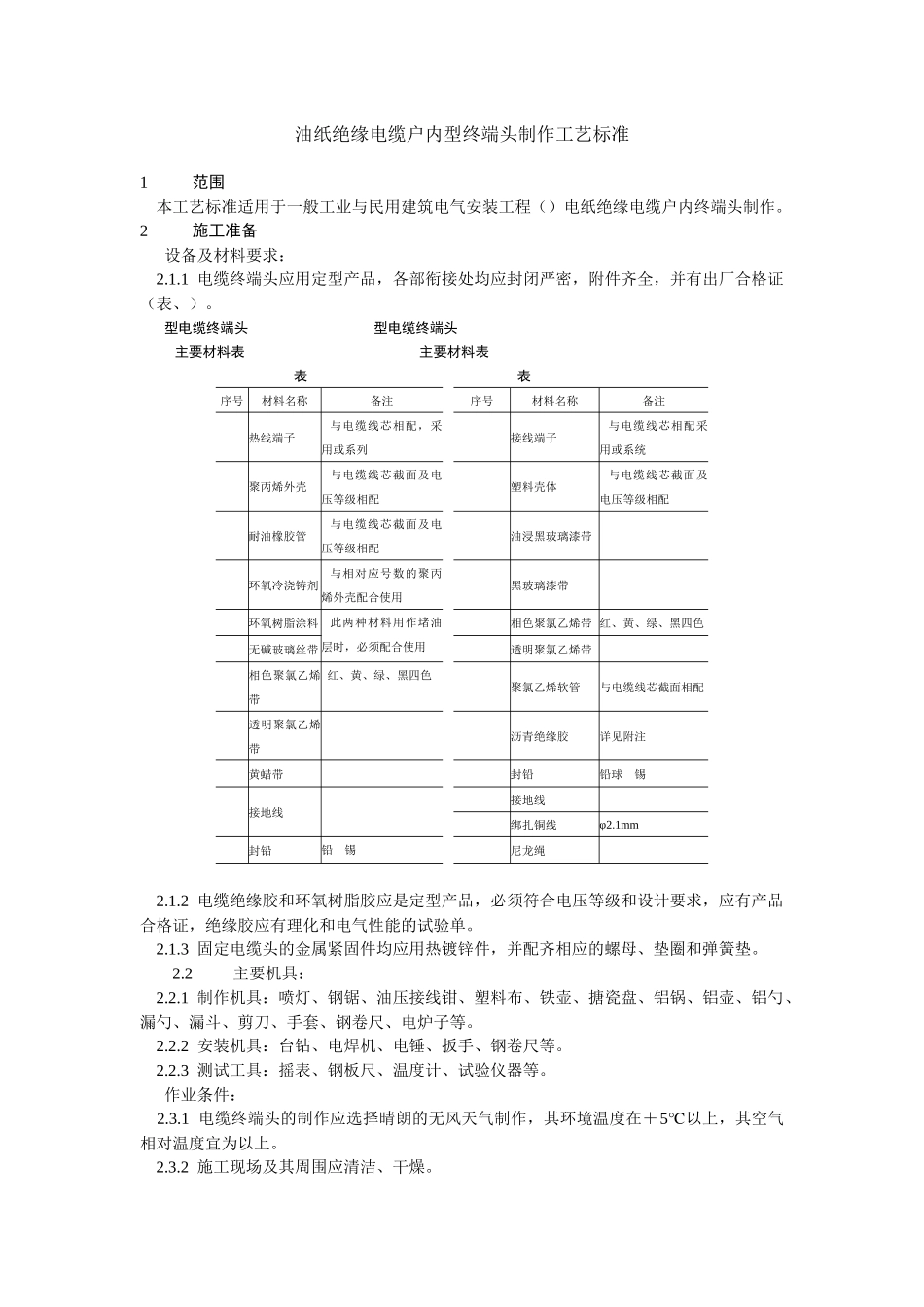

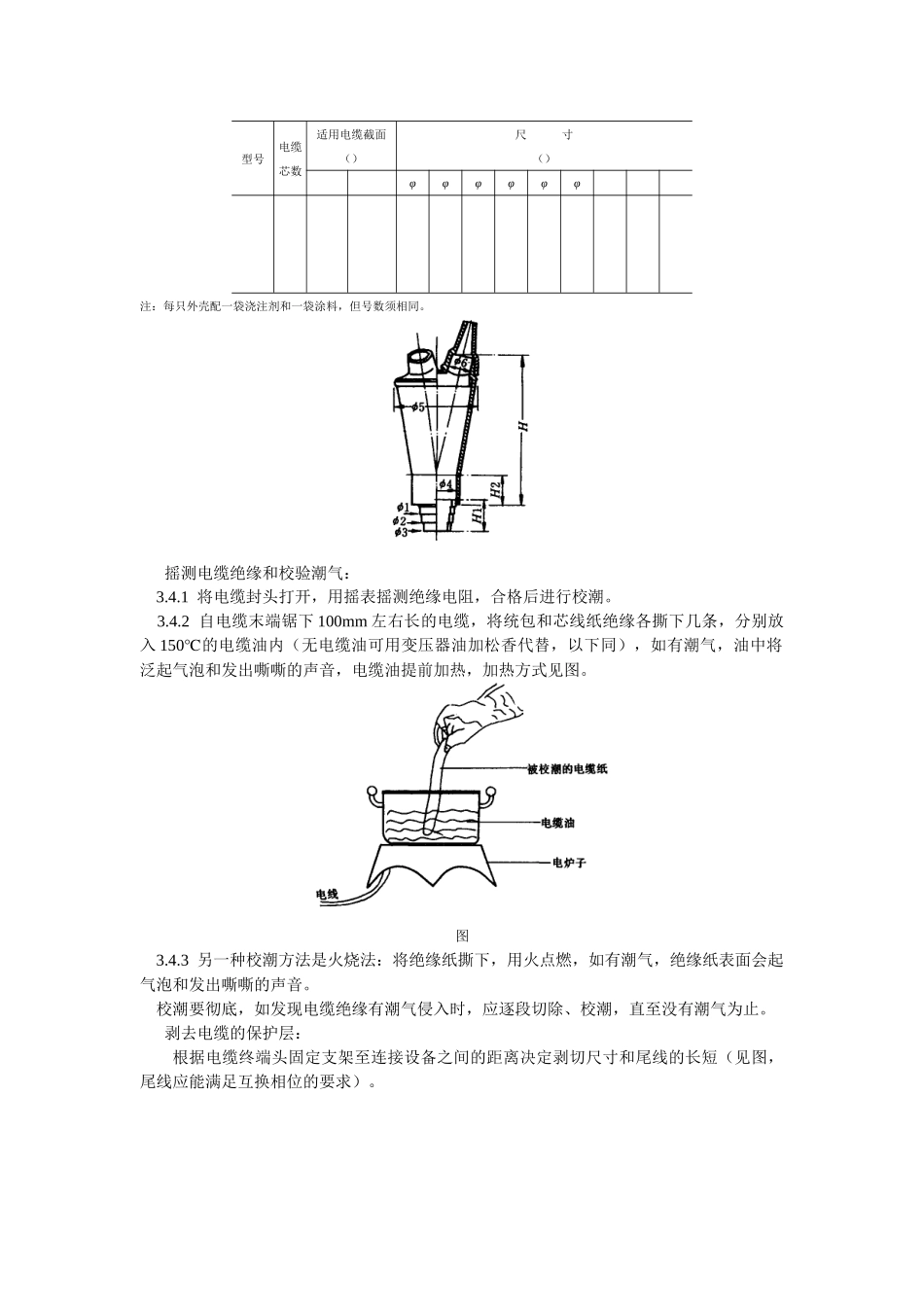

油纸绝缘电缆户内型终端头制作工艺标准 1 范围 本工艺标准适用于一般工业与民用建筑电气安装工程（）电纸绝缘电缆户内终端头制作。2 施工准备 设备及材料要求： 2.1.1 电缆终端头应用定型产品，各部衔接处均应封闭严密，附件齐全，并有出厂合格证（表、）。 型电缆终端头 型电缆终端头 主要材料表 主要材料表 表 表序号材料名称备注 序号材料名称备注热线端子 与电缆线芯相配，采用或系列 接线端子 与电缆线芯相配采用或系统聚丙烯外壳 与电缆线芯截面及电压等级相配 塑料壳体 与电缆线芯截面及电压等级相配耐油橡胶管 与电缆线芯截面及电压等级相配 油浸黑玻璃漆带 环氧冷浇铸剂 与相对应号数的聚丙烯外壳配合使用 黑玻璃漆带 环氧树脂涂料 此两种材料用作堵油层时，必须配合使用 相色聚氯乙烯带 红、黄、绿、黑四色无碱玻璃丝带 透明聚氯乙烯带 相色聚氯乙烯带 红、黄、绿、黑四色 聚氯乙烯软管与电缆线芯截面相配透明聚氯乙烯带 沥青绝缘胶详见附注黄蜡带 封铅铅球 锡接地线 接地线 绑扎铜线φ2.1mm封铅铅 锡 尼龙绳 2.1.2 电缆绝缘胶和环氧树脂胶应是定型产品，必须符合电压等级和设计要求，应有产品合格证，绝缘胶应有理化和电气性能的试验单。 2.1.3 固定电缆头的金属紧固件均应用热镀锌件，并配齐相应的螺母、垫圈和弹簧垫。2.2 主要机具： 2.2.1 制作机具：喷灯、钢锯、油压接线钳、塑料布、铁壶、搪瓷盘、铝锅、铝壶、铝勺、漏勺、漏斗、剪刀、手套、钢卷尺、电炉子等。 2.2.2 安装机具：台钻、电焊机、电锤、扳手、钢卷尺等。 2.2.3 测试工具：摇表、钢板尺、温度计、试验仪器等。 作业条件： 2.3.1 电缆终端头的制作应选择晴朗的无风天气制作，其环境温度在＋5℃以上，其空气相对温度宜为以上。 2.3.2 施工现场及其周围应清洁、干燥。 2.3.3 土建工程基本施工完，墙面、屋顶的浆活完毕，相关电气设备安装完毕，施工现场应符合安全、消防规定，易燃物要妥善保管。 2.3.4 施工现场应有电源和安全电源。 2.3.5 电缆终端头的制作，应由经过专门培训考核合格的施工人员承担。 操作工艺3.1 工艺流程： 设备点件检查→摇测电缆绝缘和校验潮气→ 剥去电缆的保护层和钢带→焊接地线→剥去铅皮→套入耐油胶管 →压接线鼻子→装配电缆终端头→固定电缆终端头→ 灌注电缆绝缘胶→接地校核相位→试运行与验收 电缆终端头制作按以下制作程序进行。从开始剥切到制作完毕，必须连...
