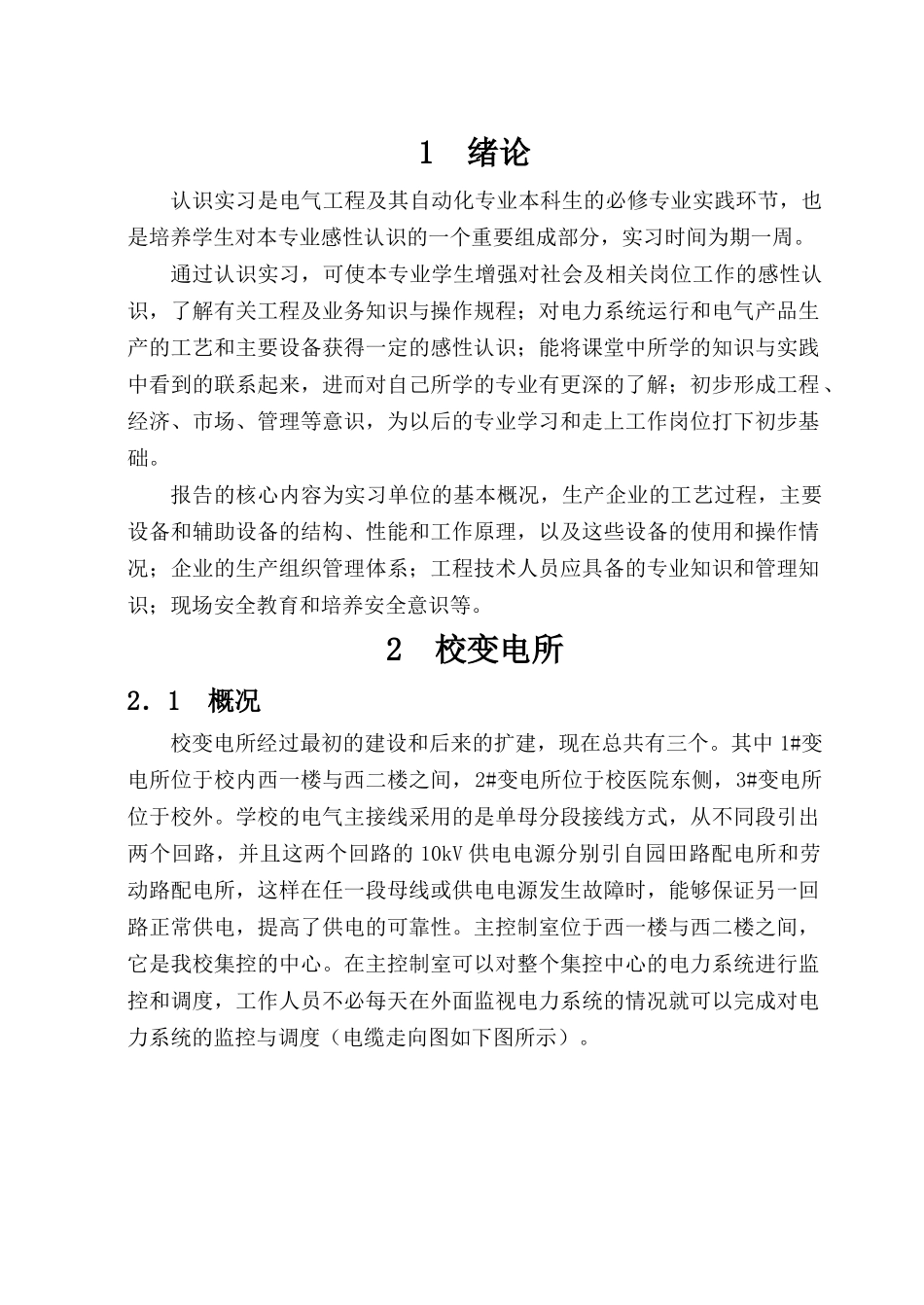

1 绪论认识实习是电气工程及其自动化专业本科生的必修专业实践环节，也是培养学生对本专业感性认识的一个重要组成部分，实习时间为期一周。通过认识实习，可使本专业学生增强对社会及相关岗位工作的感性认识，了解有关工程及业务知识与操作规程；对电力系统运行和电气产品生产的工艺和主要设备获得一定的感性认识；能将课堂中所学的知识与实践中看到的联系起来，进而对自己所学的专业有更深的了解；初步形成工程、经济、市场、管理等意识，为以后的专业学习和走上工作岗位打下初步基础。报告的核心内容为实习单位的基本概况，生产企业的工艺过程，主要设备和辅助设备的结构、性能和工作原理，以及这些设备的使用和操作情况；企业的生产组织管理体系；工程技术人员应具备的专业知识和管理知识；现场安全教育和培养安全意识等。2 校变电所2．1 概况校变电所经过最初的建设和后来的扩建，现在总共有三个。其中 1#变电所位于校内西一楼与西二楼之间，2#变电所位于校医院东侧，3#变电所位于校外。学校的电气主接线采用的是单母分段接线方式，从不同段引出两个回路，并且这两个回路的 10kV 供电电源分别引自园田路配电所和劳动路配电所，这样在任一段母线或供电电源发生故障时，能够保证另一回路正常供电，提高了供电的可靠性。主控制室位于西一楼与西二楼之间，它是我校集控的中心。在主控制室可以对整个集控中心的电力系统进行监控和调度，工作人员不必每天在外面监视电力系统的情况就可以完成对电力系统的监控与调度（电缆走向图如下图所示）。2.2 主要设备校变电所采用的主要设备：变压器为三绕组干式降压变压器，主要型号有 S9-1250、SC9-630、S9-500 和 S9-315；断路器为 ZN28-10/1250 和ZN28-10/630 型高压真空断路器；隔离开关主要是 GN19-10/1000 型高压隔离开关；电流互感器的类型主要为 LAJ-10 300/5A 型；电压互感器的类型主要为 JDZ-10 10000/100V 型。3 河南森源电气股份有限公司3.1 森源简介河南森源电气股份有限公司创建于 1992 年，主要生产中、低压开关成套设备、断路器元件及其配件，中压户内隔离开关和 SAPF 有源滤波装置等电力电子与智能电器设备。公司是中国电器工业协会高压开关分会常务理事单位，中国电器工业协会电力电子分会副理事长单位，国家重点高新技术企业，拥有省级企业技术中心、河南省中压输配电装置工程技术研究中心，1998 年通过 ISO9001 国际质量体系认证，2003 年入选河南省首批制...
