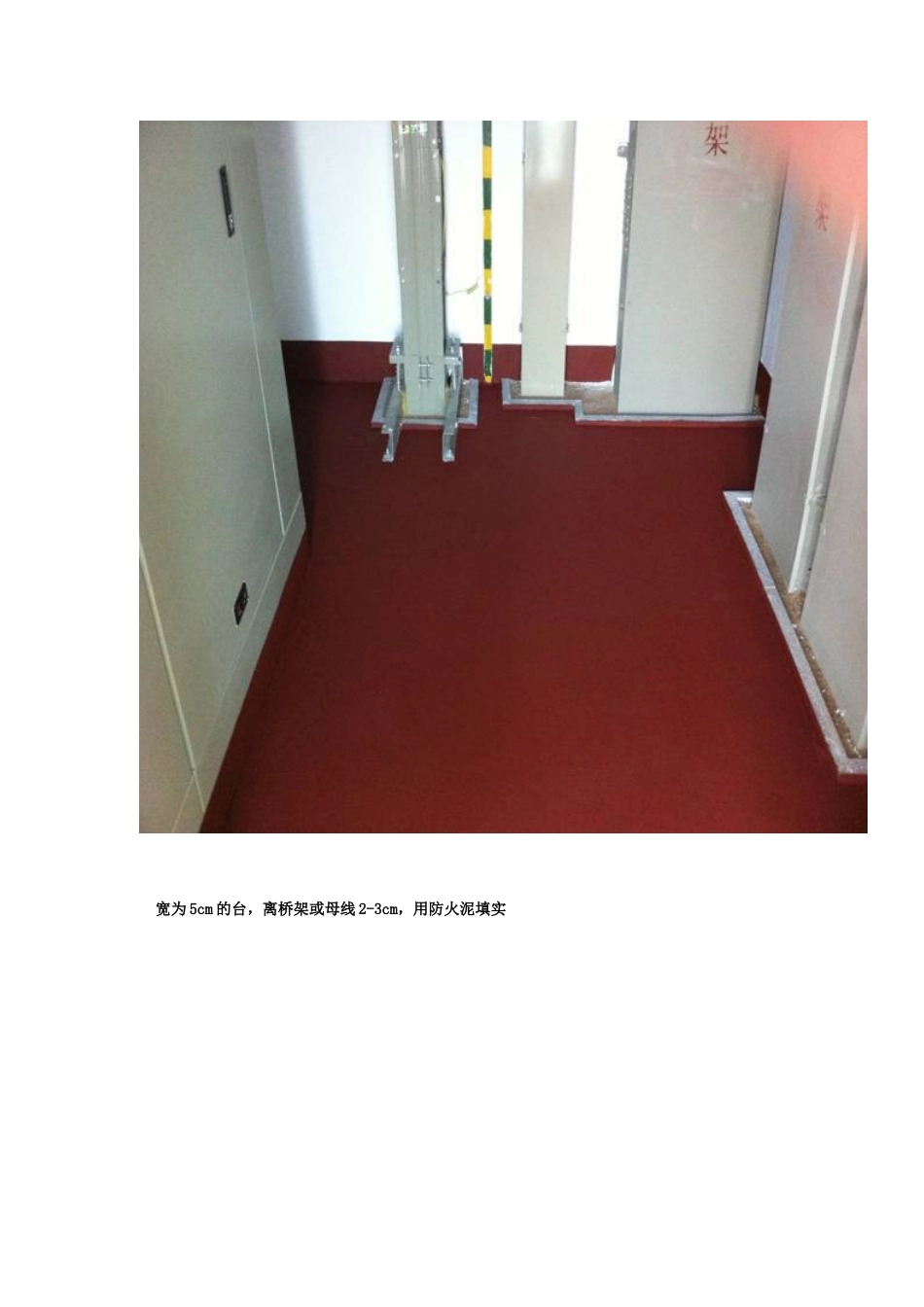

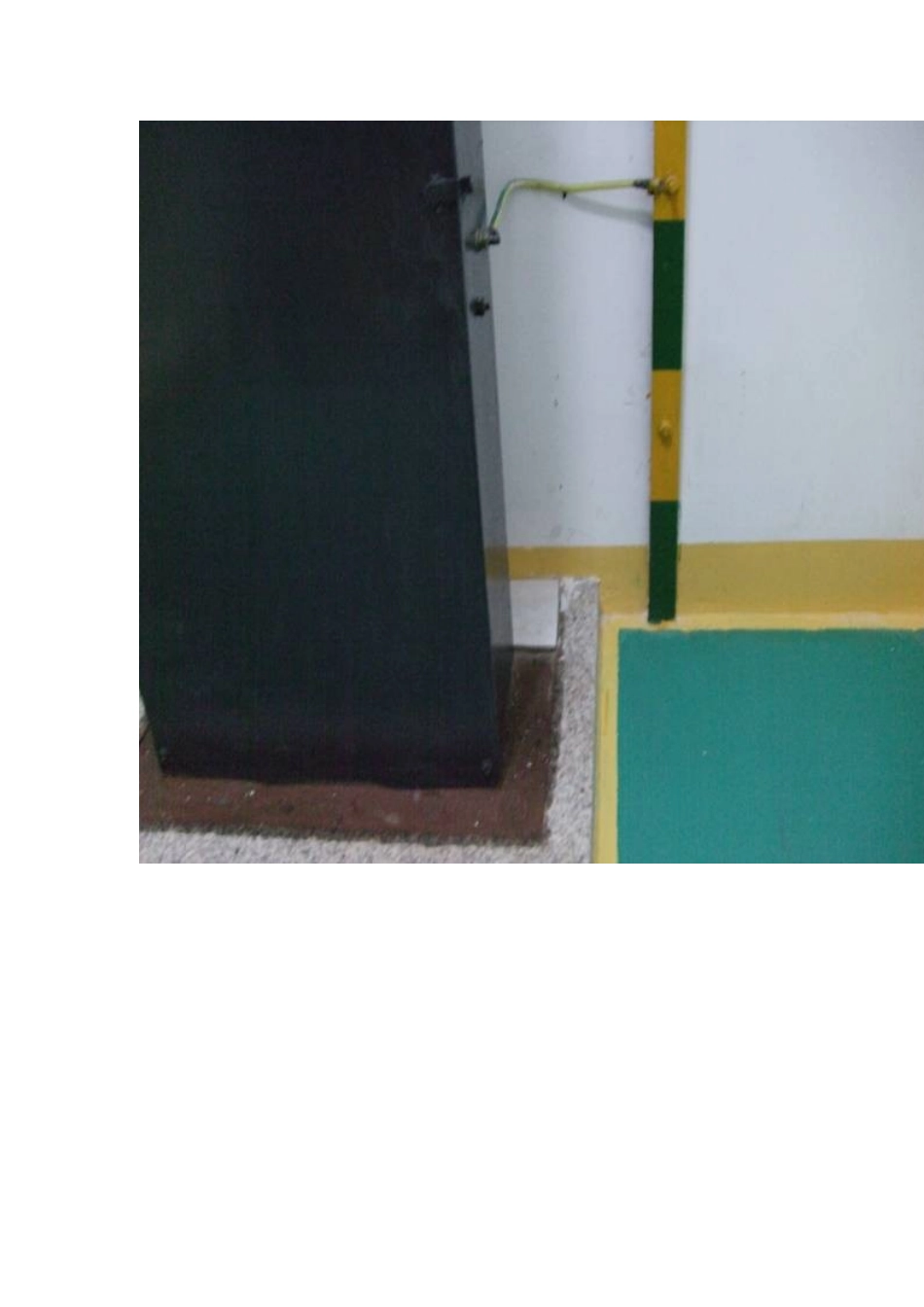

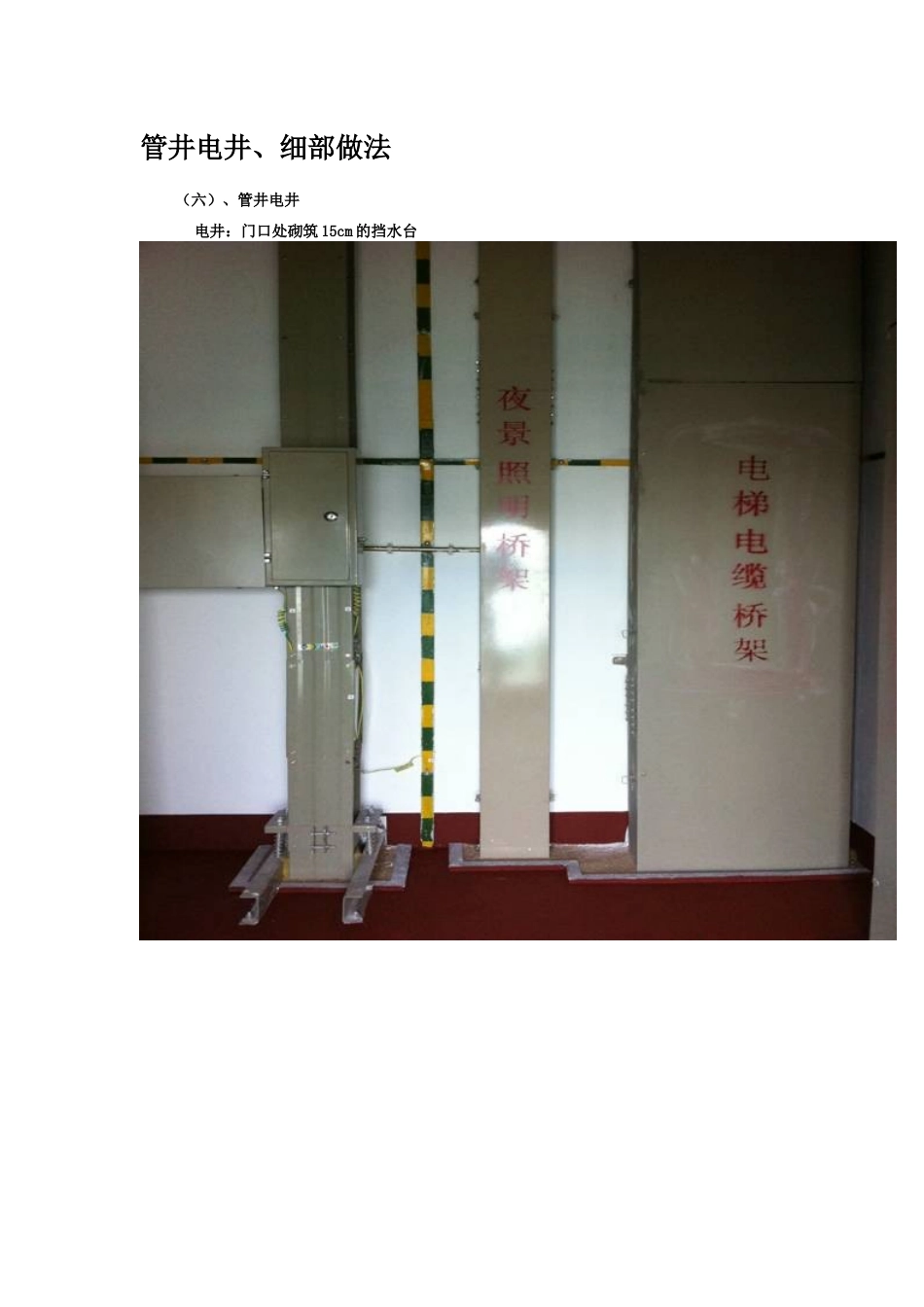

管井电井、细部做法 (六)、管井电井 电井:门口处砌筑 15cm 的挡水台 宽为 5cm 的台,离桥架或母线 2-3cm,用防火泥填实 电井弱电箱桥架排布,整齐有序 表识要到位 乱七八糟的弱电井 提早考虑弱电管井的移动通讯敷设 放大器及分配器如何合理设置!弱电井里的分线柜 经常做成有轮子的,在此不建议使用,要用型钢固定并接地良好。 注意弱电箱之间的跨接 弱电桥架的封堵 网络柜布置有序 管道井 安装管道时外齐,排列整齐 表识清楚保温美观 管道支架不得设置在管道焊缝上, 同时不能利用法兰、螺 栓、吊挂、支撑其他设备。 管井管道排列整齐,管径大小不同时,安装时考虑外侧平齐,组合式支架,注意每隔三层最好有主接地扁铁,油漆均匀,表识明确。 干管固定可靠 套管整齐有效 管道本体油漆色标或外保温标色都应按管道内介质的内容来标定。一般给水设定为墨绿色;消防设定为红色;煤气设定为黄色;废水设定为黑色;中水为草绿色 对于某些精品工程,专家对接地要求特严,例如管井及设备间支架。 管道底部处理 高层管井管道 抱箍安装 (七)、细部做法 屋顶透气帽 室外屋顶灯具 风道的帆布连接 橡胶接头 等电位跨接两个压在一起的中间加设平垫 室外灯杆及橡胶接头 精品工程排烟阀软连接与排水管透气帽的接地 桥架、箱、管、接地 干线之间的跨接 线盒的小跨接 透气帽接地细部处理 KBG 钢导管的跨接及敷设 分享是一种享受,评论是一种美德:编辑 42320247[顶][转]高层建筑机电安装工程质量控制及施工技术要点分析(一) 随着社会经济的快速发展,人们的审美观念和维权意识不断增强,建筑安装工程应进行严格的质量控制。这既是创杯夺优的需要,也是加强建筑品质的需要。 现代建筑已经越来越多地把人和环境因素放到了最为核心的位置,从抽象意义上说,如何体现出建筑的宜居性,让建筑更适合于人,更适合人与环境的结合,这才是评判品质建筑的核心标准。 从直观意义上看,如何从图纸入手,施工过程中加强深化细化设计和过程策划,精心创建成功的名牌工程才能称之为品质建筑。机电工程的施工质量将决定整个建筑的整体功能的实现,也就了决定工程的整体质量。如何提高工效,减少返工给业主交一个满意的工程。 三高:质量意识高、质量目标高、质量实施过程要求高。三严:严格制度、严格管理、严格要求。在把握好“质量验收规范”的基础上,创优、创新、创高。在此,仅对于高层机电工程的给排水及采暖、建筑...
