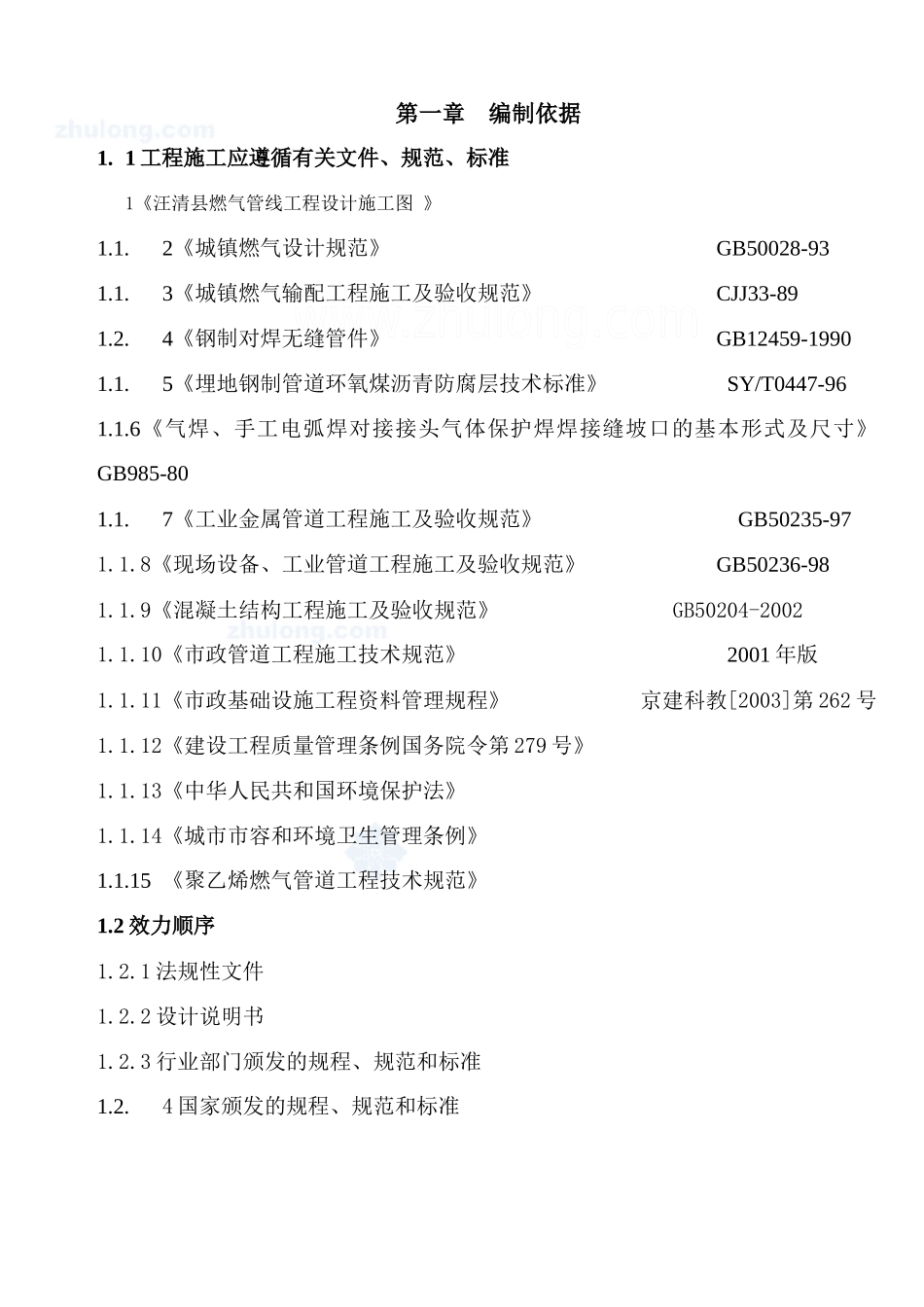

第一章 编制依据1. 1 工程施工应遵循有关文件、规范、标准1《汪清县燃气管线工程设计施工图 》1.1.2《城镇燃气设计规范》 GB50028-931.1.3《城镇燃气输配工程施工及验收规范》 CJJ33-891.2.4《钢制对焊无缝管件》 GB12459-19901.1.5《埋地钢制管道环氧煤沥青防腐层技术标准》 SY/T0447-961.1.6《气焊、手工电弧焊对接接头气体保护焊焊接缝坡口的基本形式及尺寸》 GB985-80 1.1.7《工业金属管道工程施工及验收规范》 GB50235-971.1.8《现场设备、工业管道工程施工及验收规范》 GB50236-981.1.9《混凝土结构工程施工及验收规范》 GB50204-20021.1.10《市政管道工程施工技术规范》 2001 年版1.1.11《市政基础设施工程资料管理规程》 京建科教[2003]第 262 号1.1.12《建设工程质量管理条例国务院令第 279 号》1.1.13《中华人民共和国环境保护法》1.1.14《城市市容和环境卫生管理条例》1.1.15 《聚乙烯燃气管道工程技术规范》1.2 效力顺序1.2.1 法规性文件1.2.2 设计说明书1.2.3 行业部门颁发的规程、规范和标准1.2.4 国家颁发的规程、规范和标准 第二章 工程概况2.1 工程简述本工程为汪清县耀天燃气有限公司中压燃气管道工程。本工程位于汪清县新林路，起点 A0 位于汪清县造纸厂，终点 A4 位于王清大街与团结路交会处，管线沿新林路、森铁南街、汪清南街北人行道东西向敷设。设计管线为中压，管道有无缝钢管和聚乙烯燃气管道，管径为 DN200、DN160、DN100。全长 4750 米。本工程管线采用人工开槽、人工与吊车下管、人工焊接（无缝钢管焊接为氩弧焊打底，）。设计管道 AO+23.5—AO+250 横跨汪清河、无缝钢管焊缝为 10 个以内焊口 100%拍手工电弧焊填充罩面片，其它焊缝随机抽取 15%拍片，并达到Ⅱ级片标准。焊口拍片并强压试验刷口合格后进行防腐，管线防腐为环氧煤沥青加强级，。沟槽回填密实度要求达到城镇燃气及道路回填标准。管道强度实验压力为 0.6Mpa,严密性试验压力为 0.6Mpa,均采用空气为介质。2.2 主要工程量中压管线无缝 DN200 220 米；中压管线 PE DN160 4450 米；中压管线 PE DN100 30 米双放散单管阀室 11 座 2.3 现场情况 本工程位于新林路、森铁南路北侧人行道上，施工现场周边多为居民住宅区及公共场所，进出行人较多，工程所在道路狭窄，来往行人多，施工场地狭窄。（见图 1 施工总平面图）2.4 工程特点2.4.1 本工程地处文明示范街道，环境整洁，周边多为居民区，学...
