毕业设计之110kV终端变电站电气部分初步设计VIP免费

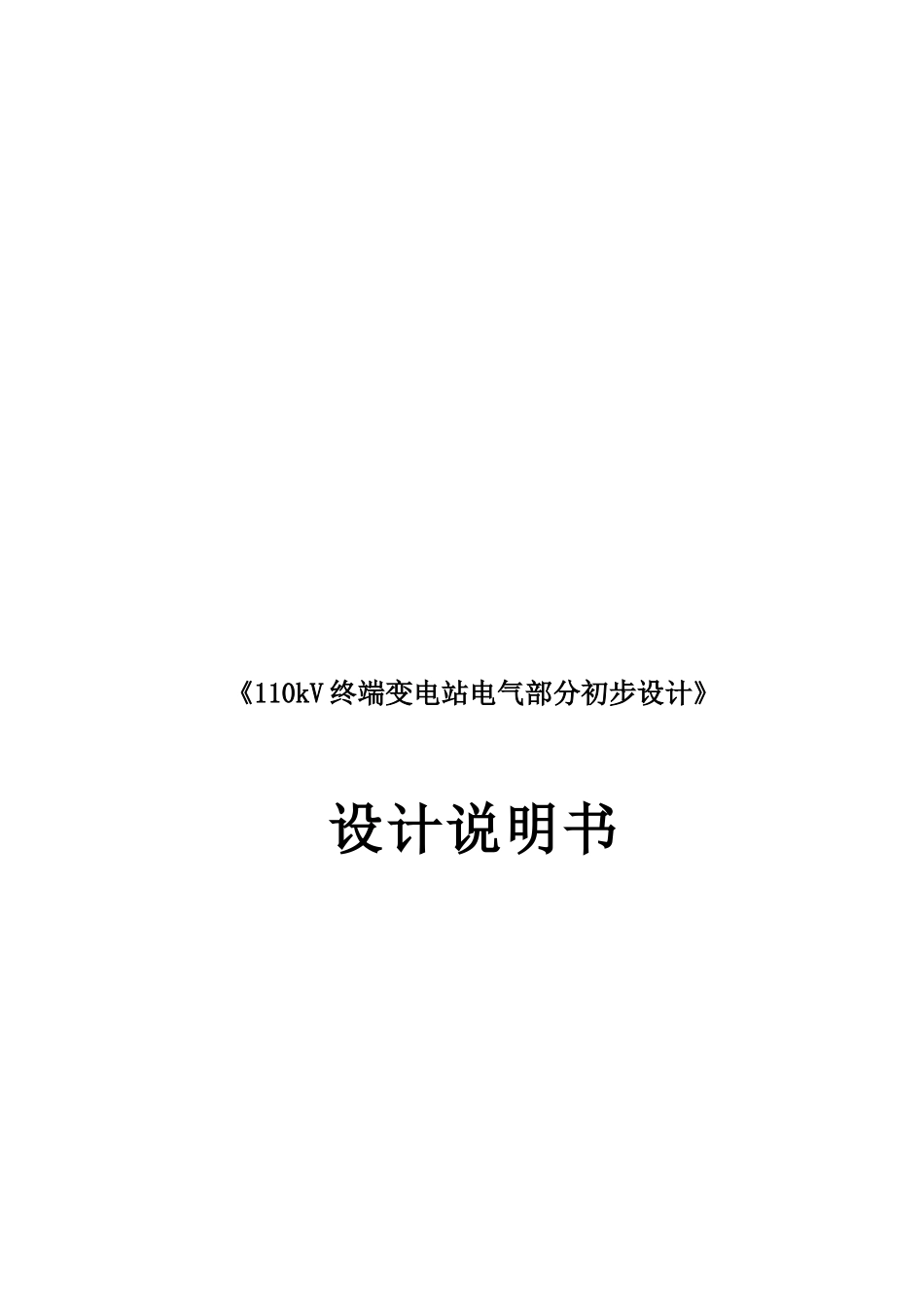

毕业设计之110kV终端变电站电气部分初步设计_第1页
1/73

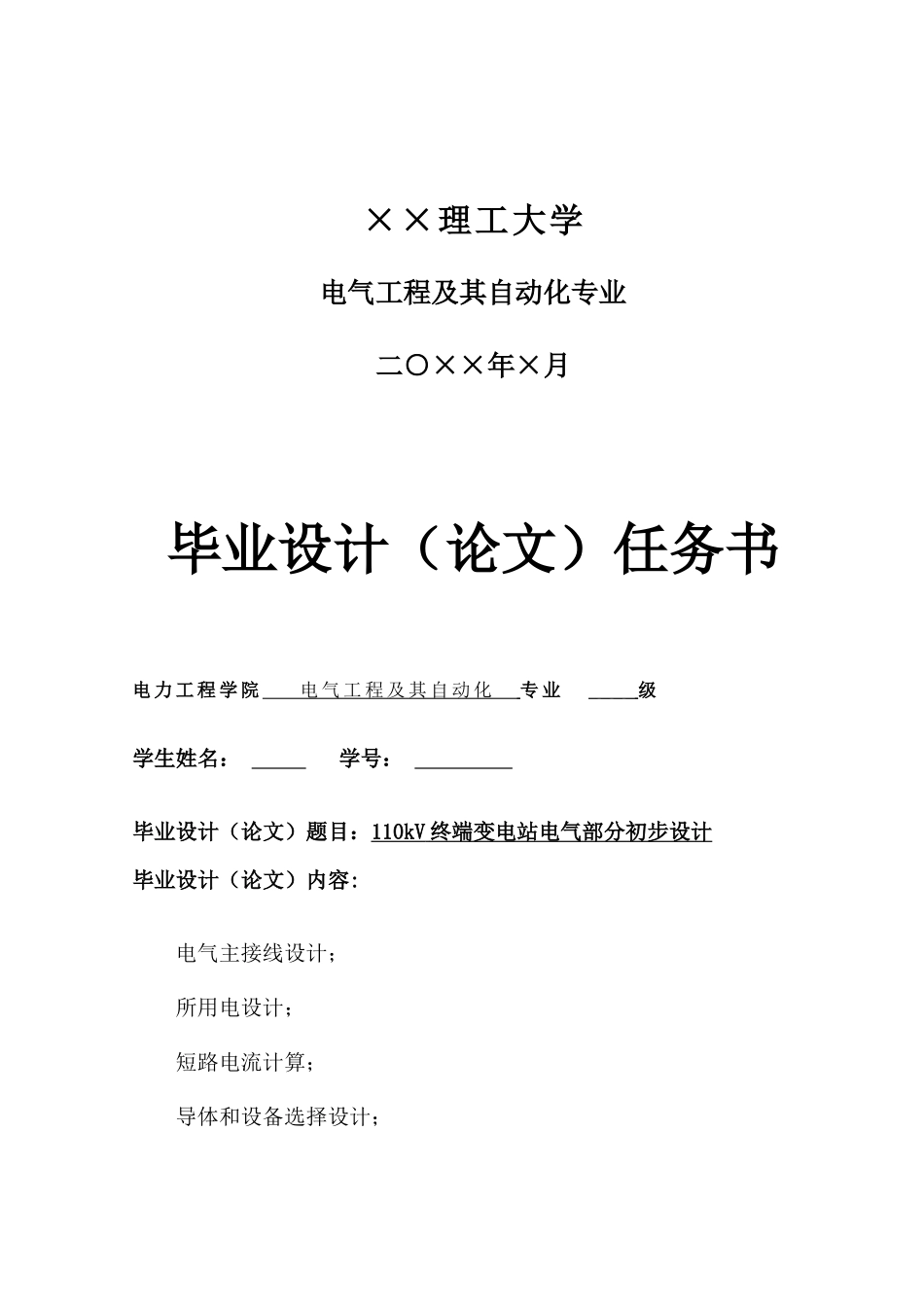

毕业设计之110kV终端变电站电气部分初步设计_第2页
2/73

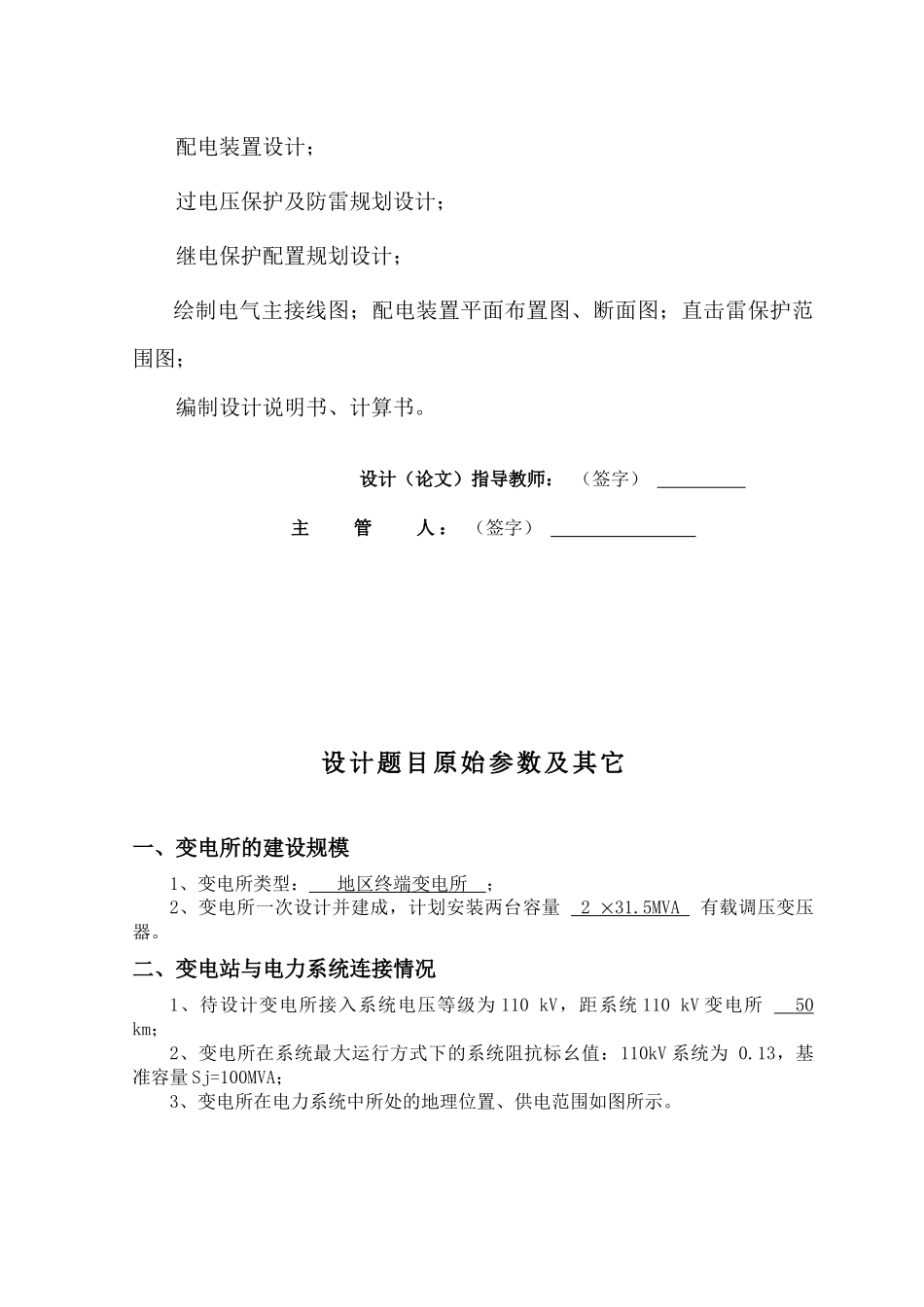

毕业设计之110kV终端变电站电气部分初步设计_第3页
3/73
《110kV 终端变电站电气部分初步设计》设计说明书××理工大学电气工程及其自动化专业二○××年×月毕业设计(论文)任务书电 力 工 程 学 院 电 气 工 程 及 其 自 动 化 专 业 _ _ _ _ 级学生姓名: 学号: 毕业设计(论文)题目:110kV 终端变电站电气部分初步设计 毕业设计(论文)内容:电气主接线设计;所用电设计; 短路电流计算;导体和设备选择设计;配电装置设计;过电压保护及防雷规划设计;继电保护配置规划设计;绘制电气主接线图;配电装置平面布置图、断面图;直击雷保护范围图;编制设计说明书、计算书。设计(论文)指导教师: (签字) 主 管 人 : (签字) 设计题目原始参数及其它一、变电所的建设规模1、变电所类型: 地区终端变电所 ;2、变电所一次设计并建成,计划安装两台容量 2  31.5MVA 有载调压变压器。二、变电站与电力系统连接情况1、待设计变电所接入系统电压等级为 110 kV,距系统 110 kV 变电所 50 km;2、变电所在系统最大运行方式下的系统阻抗标幺值:110kV 系统为 0.13,基准容量 Sj=100MVA;3、变电所在电力系统中所处的地理位置、供电范围如图所示。三、电力负荷水平1、35kV 出线 10 回,距离 28 km, 每回线的输送容量 3500 kVA,II 负荷,cos = 0.82 ,Tmax=3500h 以上;2、10kV 出线共 12 回, III 负荷,cos= 0.80 ,Tmax=3000h;其中 2 回线路为电缆出线,距离 3 km, 每回线路的输送容量 1400 kVA;其余为架空线,距离 8 km,每回线路的输送容量为 1400 kVA;3、35/10kV 侧无电源;要求负荷的 cos从 0.8 提高到 0.9;4、所用电负荷统计为 63 kVA。四、环境条件海拔  1000m;本地区污秽等级 2 级;地震裂度 7 级 ;最高气温 36C;最低温度2.1C;年平均温度 18C;最热月平均地下温度 20C;年平均雷电日 T=56 日/年;其他条件不限。 五、其 它设计时间为五周,时间安排、资料收集、参考文献、设计成果和其它要求等见“毕业设计指导书”。正 文 目 录 前 言 --------------------------------------------------------------------------------------------------6一、毕业设计的目的、意义------------------------------------------------------------------------6二、电气设计的地位和作用------------------------------------------------------------------...
