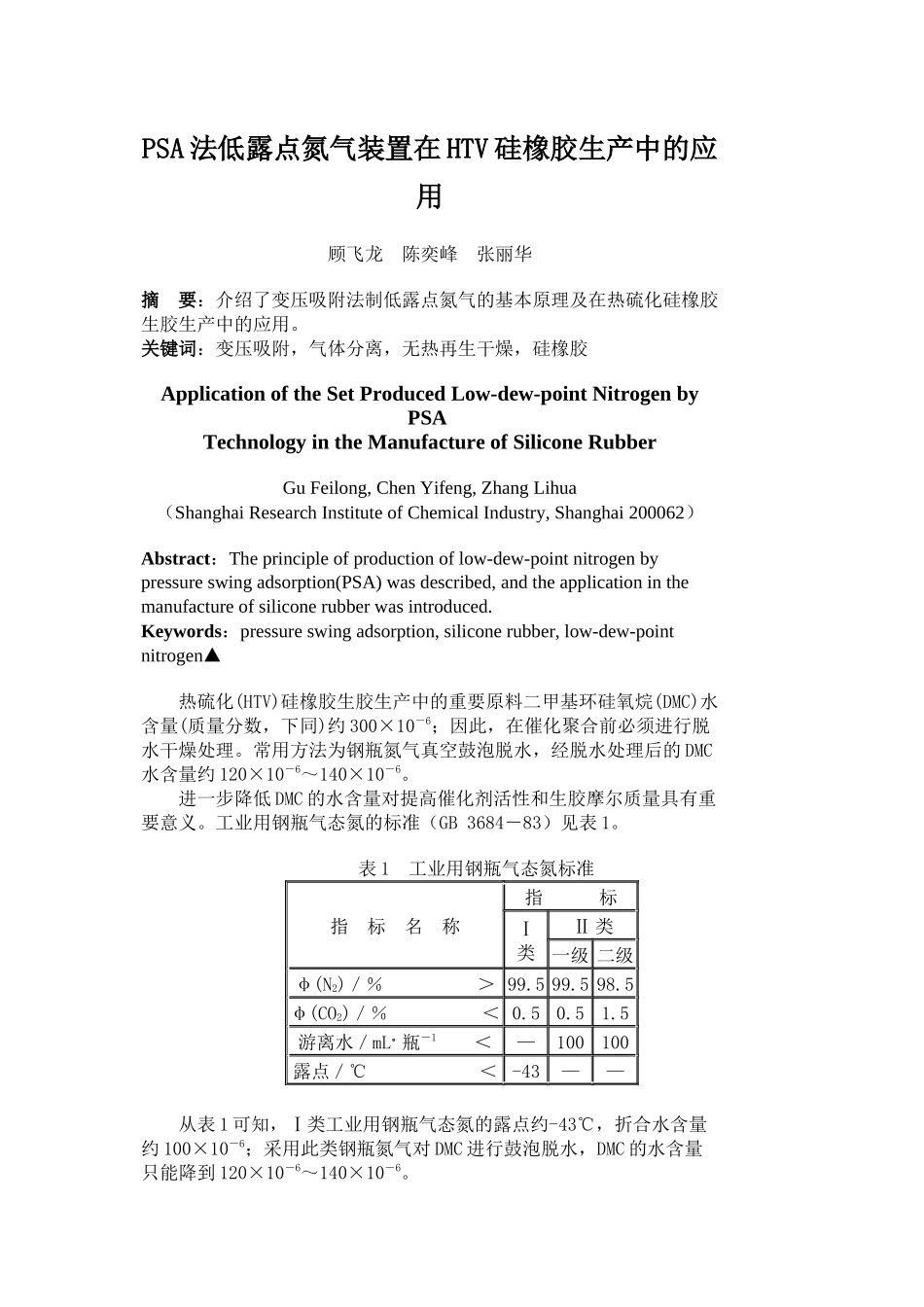

PSA 法低露点氮气装置在 HTV 硅橡胶生产中的应用顾飞龙 陈奕峰 张丽华摘 要：介绍了变压吸附法制低露点氮气的基本原理及在热硫化硅橡胶生胶生产中的应用。关键词：变压吸附，气体分离，无热再生干燥，硅橡胶Application of the Set Produced Low-dew-point Nitrogen by PSA Technology in the Manufacture of Silicone RubberGu Feilong, Chen Yifeng, Zhang Lihua（Shanghai Research Institute of Chemical Industry, Shanghai 200062）Abstract：The principle of production of low-dew-point nitrogen by pressure swing adsorption(PSA) was described, and the application in the manufacture of silicone rubber was introduced.Keywords：pressure swing adsorption, silicone rubber, low-dew-point nitrogen▲ 热硫化(HTV)硅橡胶生胶生产中的重要原料二甲基环硅氧烷(DMC)水含量(质量分数，下同)约 300×10－6；因此，在催化聚合前必须进行脱水干燥处理。常用方法为钢瓶氮气真空鼓泡脱水，经脱水处理后的 DMC水含量约 120×10－6～140×10－6。 进一步降低 DMC 的水含量对提高催化剂活性和生胶摩尔质量具有重要意义。工业用钢瓶气态氮的标准（GB 3684－83）见表 1。 表 1 工业用钢瓶气态氮标准指 标 名 称指 标Ⅰ类Ⅱ 类一级 二级φ(N2)／％ ＞ 99.5 99.5 98.5φ(CO2)／％ ＜ 0.50.51.5游离水／mL。瓶－1 ＜—100100露点／℃ ＜ -43—— 从表 1 可知，Ⅰ类工业用钢瓶气态氮的露点约-43℃，折合水含量约 100×10－6；采用此类钢瓶氮气对 DMC 进行鼓泡脱水，DMC 的水含量只能降到 120×10－6～140×10－6。 而采用变压吸附法及干燥技术制得的氮气露点可低到－60℃，即水含量约 10×10－6；采用此类氮气进行鼓泡脱水干燥，DMC 的水含量可降到 80×10－6左右，这对后续工段的聚合反应极为有利。 变压吸附(简称 PSA)气体分离技术作为非低温气体分离方法的重要分支，具有自动化程度高、工艺流程简单、操作方便、启停车快、运行成本低和维护量小等优点，是一种高效节能的新型气体分离技术。 1 PSA 法制取低露点氮气工艺流程1.1 碳分子筛 PSA 制氮原理 碳分子筛具有接近气体分子尺寸的超微孔，由于孔径分布均一，在吸附中对气体分子起筛分作用(由范德华力使分子分离)。 图 1 为某时刻碳分子筛对氧气氮气的吸附量与平衡吸附...
