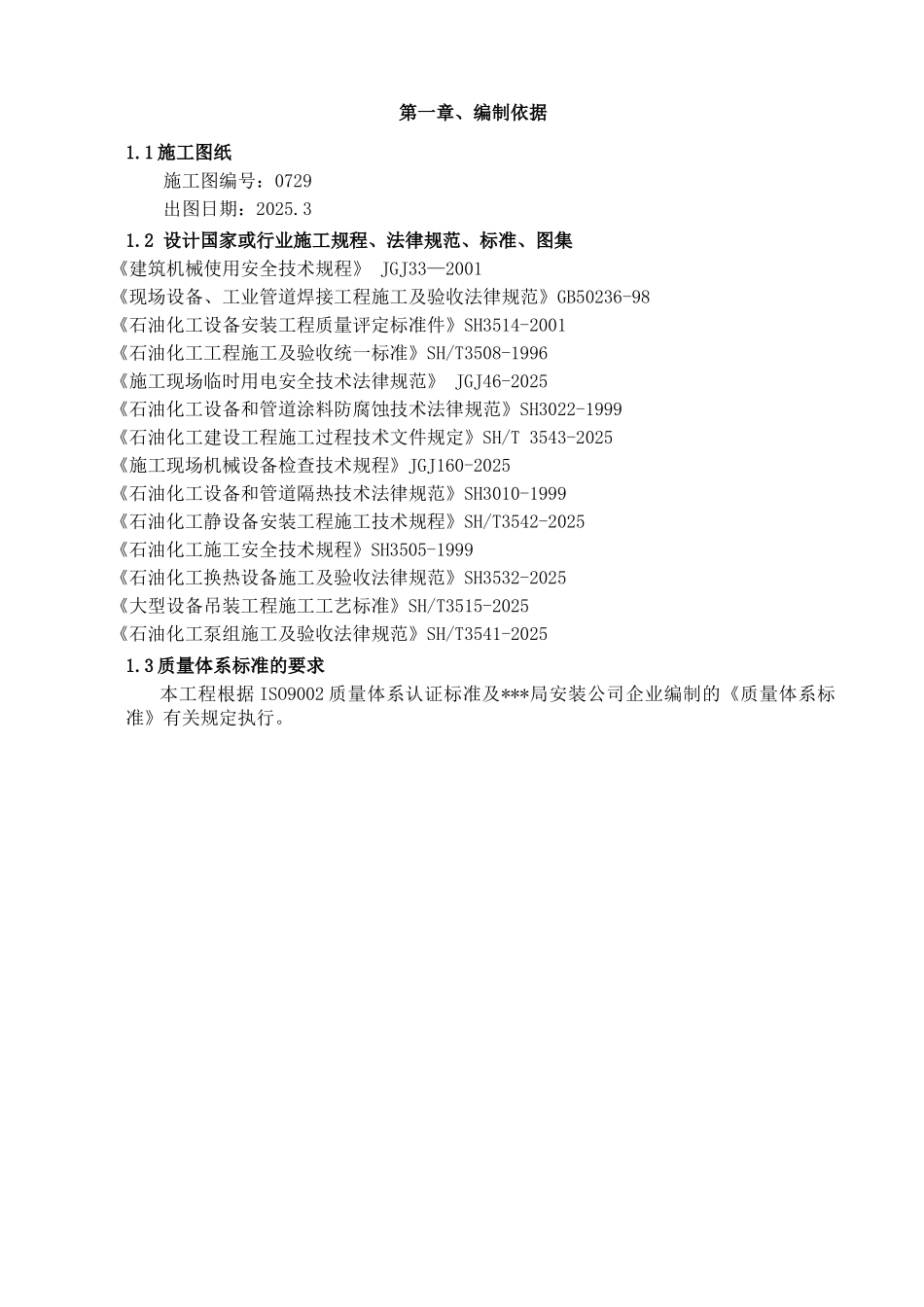

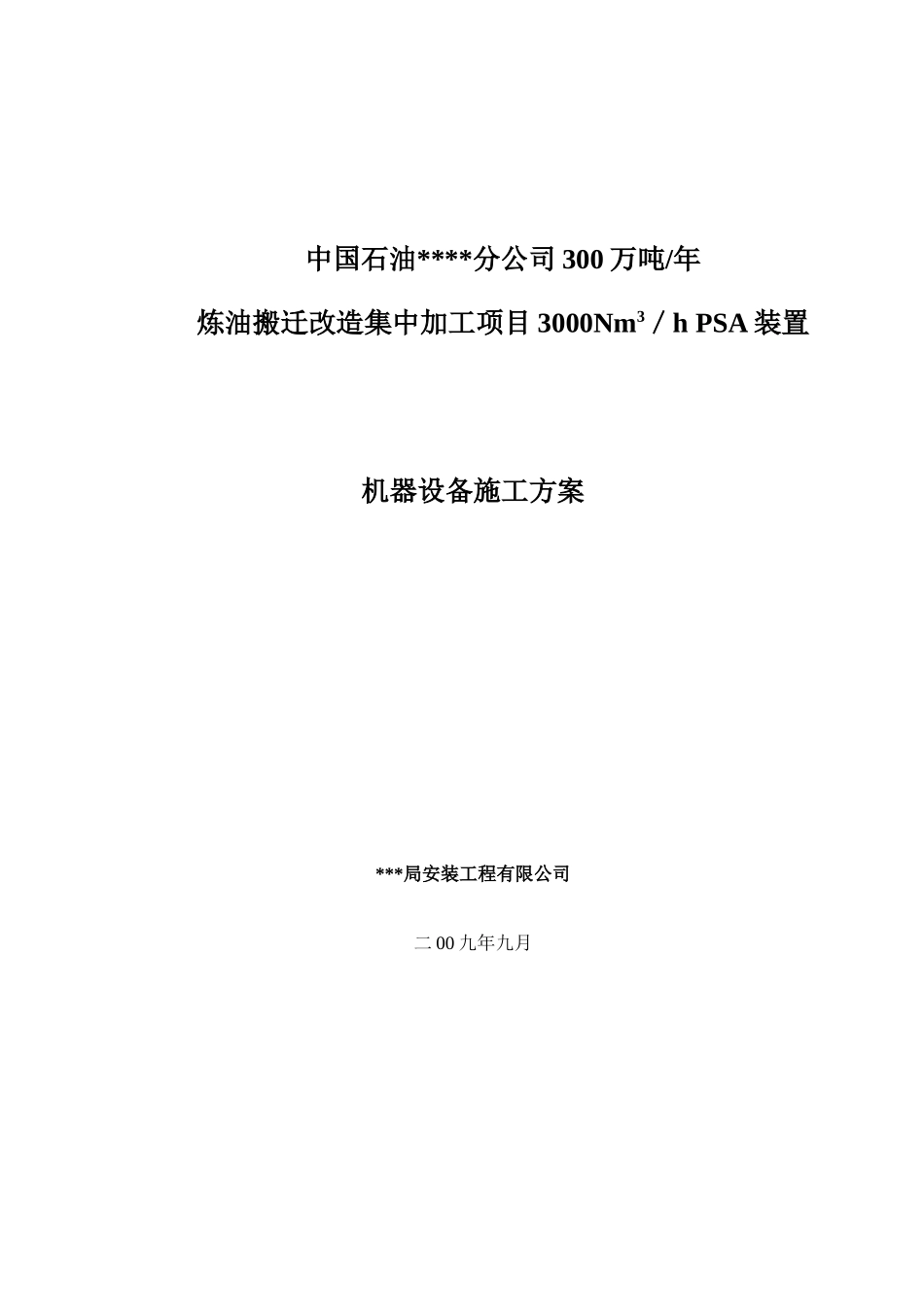

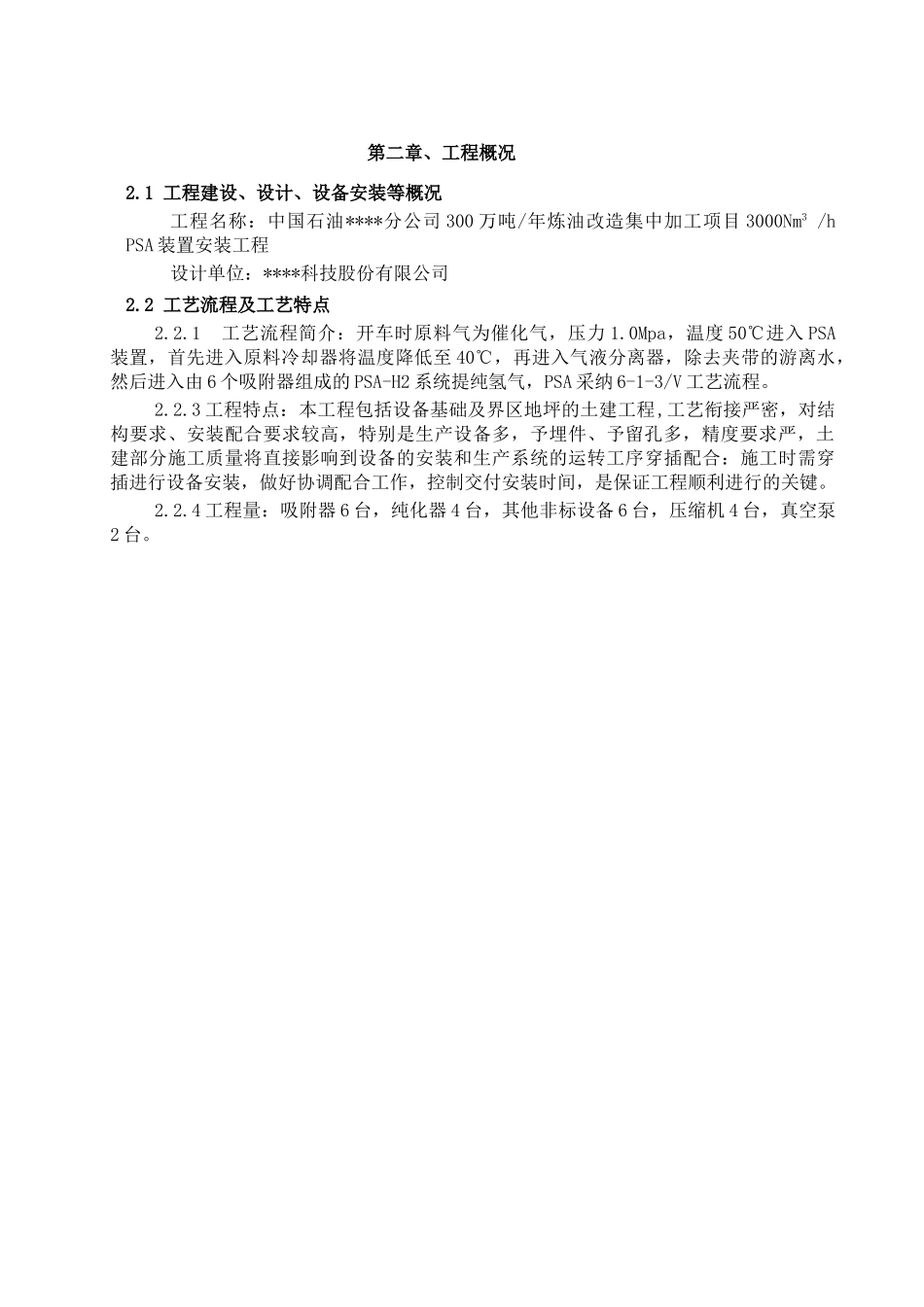

中国石油****分公司 300 万吨/年炼油搬迁改造集中加工项目 3000Nm3／h PSA 装置机器设备施工方案 ***局安装工程有限公司二 00 九年九月第一章、编制依据1.1 施工图纸施工图编号：0729出图日期：2025.31.2 设计国家或行业施工规程、法律规范、标准、图集《建筑机械使用安全技术规程》 JGJ33—2001《现场设备、工业管道焊接工程施工及验收法律规范》GB50236-98《石油化工设备安装工程质量评定标准件》SH3514-2001《石油化工工程施工及验收统一标准》SH/T3508-1996《施工现场临时用电安全技术法律规范》 JGJ46-2025《石油化工设备和管道涂料防腐蚀技术法律规范》SH3022-1999《石油化工建设工程施工过程技术文件规定》SH/T 3543-2025《施工现场机械设备检查技术规程》JGJ160-2025《石油化工设备和管道隔热技术法律规范》SH3010-1999《石油化工静设备安装工程施工技术规程》SH/T3542-2025《石油化工施工安全技术规程》SH3505-1999《石油化工换热设备施工及验收法律规范》SH3532-2025《大型设备吊装工程施工工艺标准》SH/T3515-2025《石油化工泵组施工及验收法律规范》SH/T3541-20251.3 质量体系标准的要求本工程根据 ISO9002 质量体系认证标准及***局安装公司企业编制的《质量体系标准》有关规定执行。第二章、工程概况2.1 工程建设、设计、设备安装等概况工程名称：中国石油****分公司 300 万吨/年炼油改造集中加工项目 3000Nm3 /h PSA 装置安装工程设计单位：****科技股份有限公司2.2 工艺流程及工艺特点2.2.1 工艺流程简介：开车时原料气为催化气，压力 1.0Mpa，温度 50℃进入 PSA装置，首先进入原料冷却器将温度降低至 40℃，再进入气液分离器，除去夹带的游离水，然后进入由 6 个吸附器组成的 PSA-H2 系统提纯氢气，PSA 采纳 6-1-3/V 工艺流程。2.2.3 工程特点：本工程包括设备基础及界区地坪的土建工程,工艺衔接严密，对结构要求、安装配合要求较高，特别是生产设备多，予埋件、予留孔多，精度要求严，土建部分施工质量将直接影响到设备的安装和生产系统的运转工序穿插配合：施工时需穿插进行设备安装，做好协调配合工作，控制交付安装时间，是保证工程顺利进行的关键。2.2.4 工程量：吸附器 6 台，纯化器 4 台，其他非标设备 6 台，压缩机 4 台，真空泵2 台。第三章 施工部署3.1 工程质量及工期目标质量目标：创 造 优 良 工 程：单位工程优良率 90％，合格率 100％。工期目标：2025 ...
