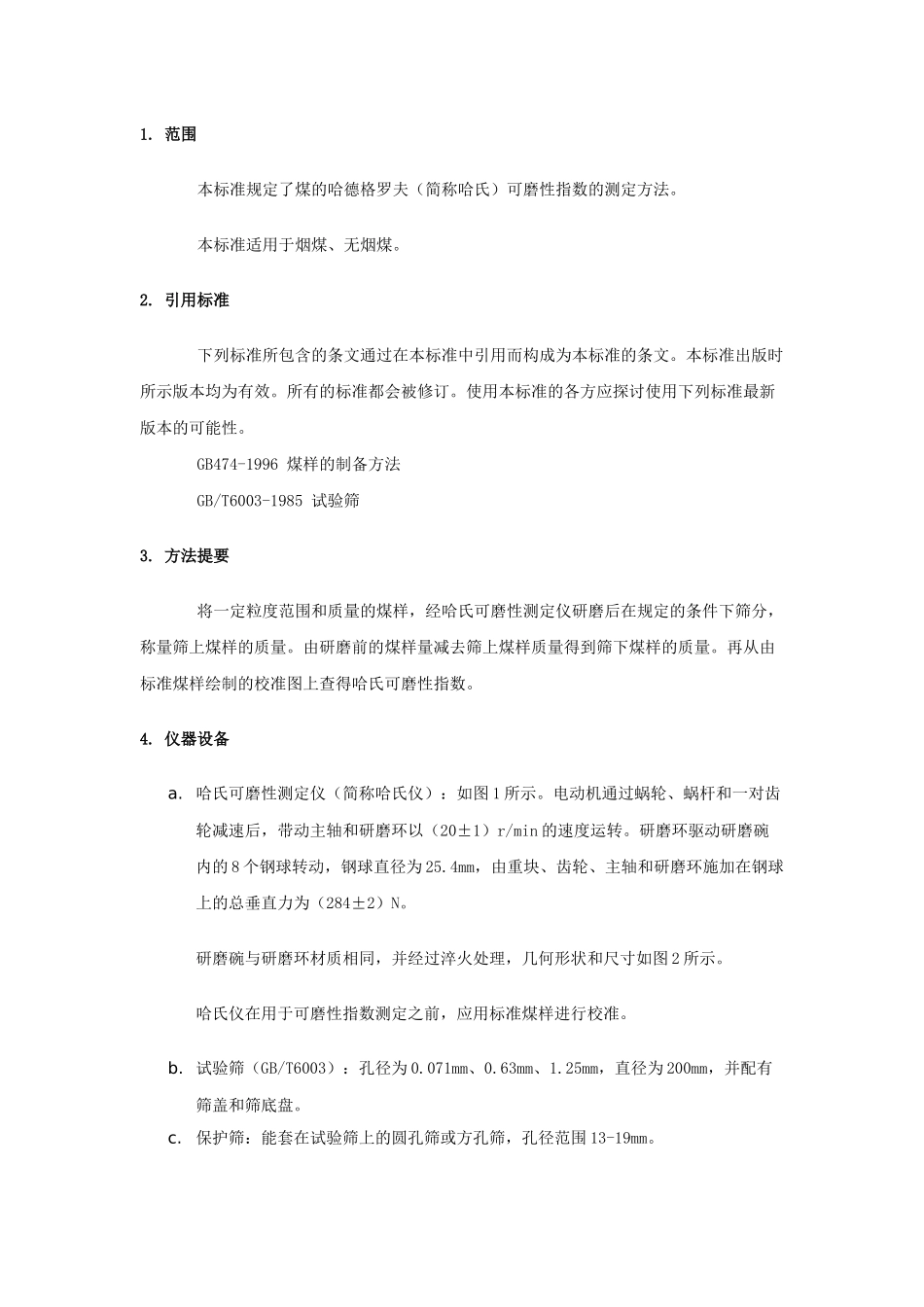

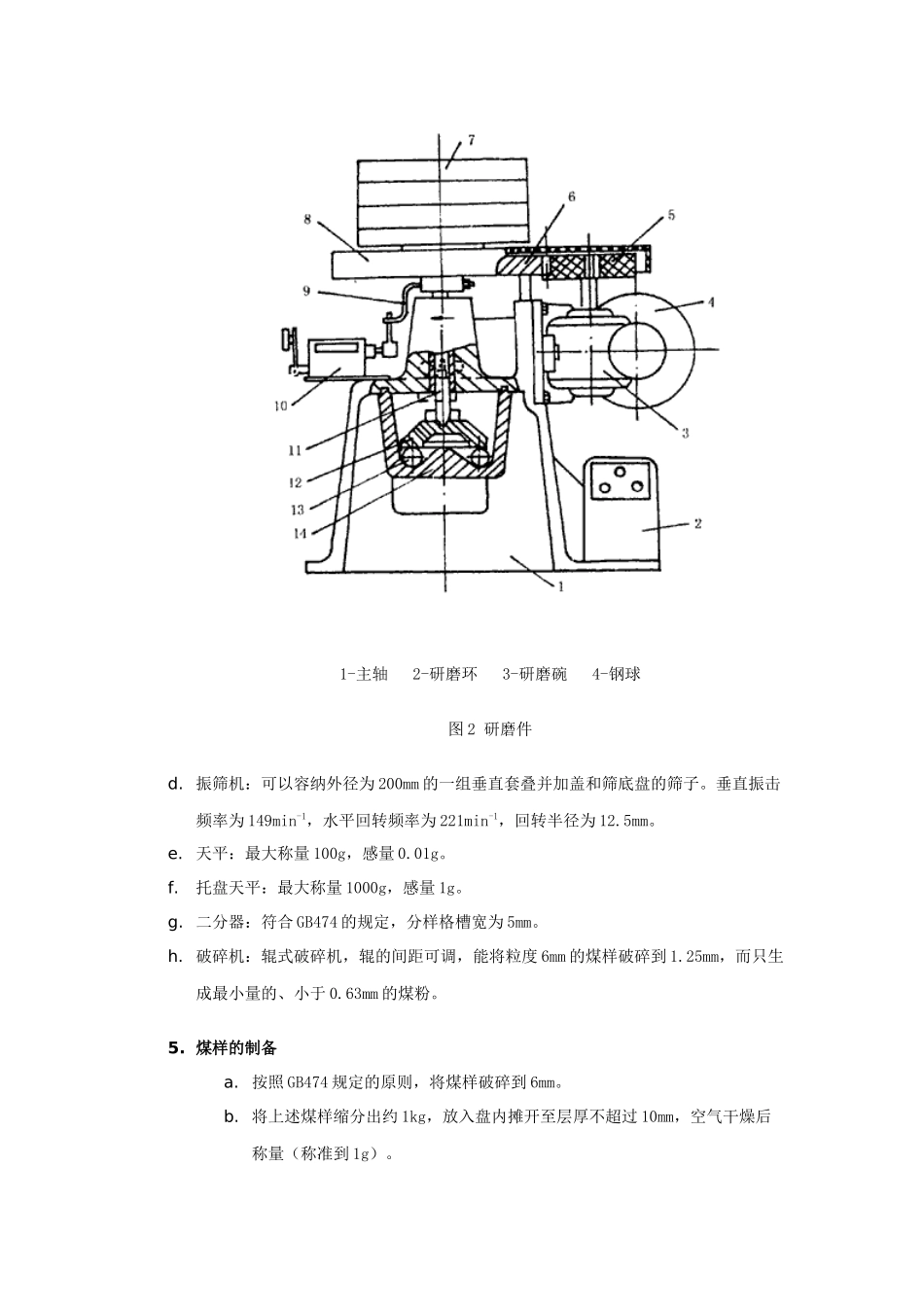

1. 范围 本标准规定了煤的哈德格罗夫（简称哈氏）可磨性指数的测定方法。 本标准适用于烟煤、无烟煤。2. 引用标准 下列标准所包含的条文通过在本标准中引用而构成为本标准的条文。本标准出版时所示版本均为有效。所有的标准都会被修订。使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB474-1996 煤样的制备方法 GB/T6003-1985 试验筛3. 方法提要 将一定粒度范围和质量的煤样，经哈氏可磨性测定仪研磨后在规定的条件下筛分，称量筛上煤样的质量。由研磨前的煤样量减去筛上煤样质量得到筛下煤样的质量。再从由标准煤样绘制的校准图上查得哈氏可磨性指数。4. 仪器设备 a. 哈氏可磨性测定仪（简称哈氏仪）：如图 1 所示。电动机通过蜗轮、蜗杆和一对齿轮减速后，带动主轴和研磨环以（20±1）r/min 的速度运转。研磨环驱动研磨碗内的 8 个钢球转动，钢球直径为 25.4mm，由重块、齿轮、主轴和研磨环施加在钢球上的总垂直力为（284±2）N。 研磨碗与研磨环材质相同，并经过淬火处理，几何形状和尺寸如图 2 所示。哈氏仪在用于可磨性指数测定之前，应用标准煤样进行校准。b. 试验筛（GB/T6003）：孔径为 0.071mm、0.63mm、1.25mm，直径为 200mm，并配有筛盖和筛底盘。 c.保护筛：能套在试验筛上的圆孔筛或方孔筛，孔径范围 13-19mm。 1-机座 2 电气控制盒 3-蜗轮盒 4 电动机 5 小齿轮 6 大齿轮 7-重块 8-护罩 9-拨杆 10-计数器 11-主轴 12-研磨环 13-钢球 14-研磨碗图 1 哈氏可磨性测定仪 1-主轴 2-研磨环 3-研磨碗 4-钢球图 2 研磨件d. 振筛机：可以容纳外径为 200mm 的一组垂直套叠并加盖和筛底盘的筛子。垂直振击频率为 149min-1，水平回转频率为 221min-1，回转半径为 12.5mm。 e. 天平：最大称量 100g，感量 0.01g。 f.托盘天平：最大称量 1000g，感量 1g。 g. 二分器：符合 GB474 的规定，分样格槽宽为 5mm。 h. 破碎机：辊式破碎机，辊的间距可调，能将粒度 6mm 的煤样破碎到 1.25mm，而只生成最小量的、小于 0.63mm 的煤粉。5. 煤样的制备 a. 按照 GB474 规定的原则，将煤样破碎到 6mm。 b. 将上述煤样缩分出约 1kg，放入盘内摊开至层厚不超过 10mm，空气干燥后称量（称准到 1g）。 c.用 1.25mm（4.2）的筛子，分批过筛上述煤样，每批约 200g，采用逐级破碎的方法，不断调节破碎机（4.8）的辊的间距，使其只能破碎较大的颗粒。不断破碎、...
