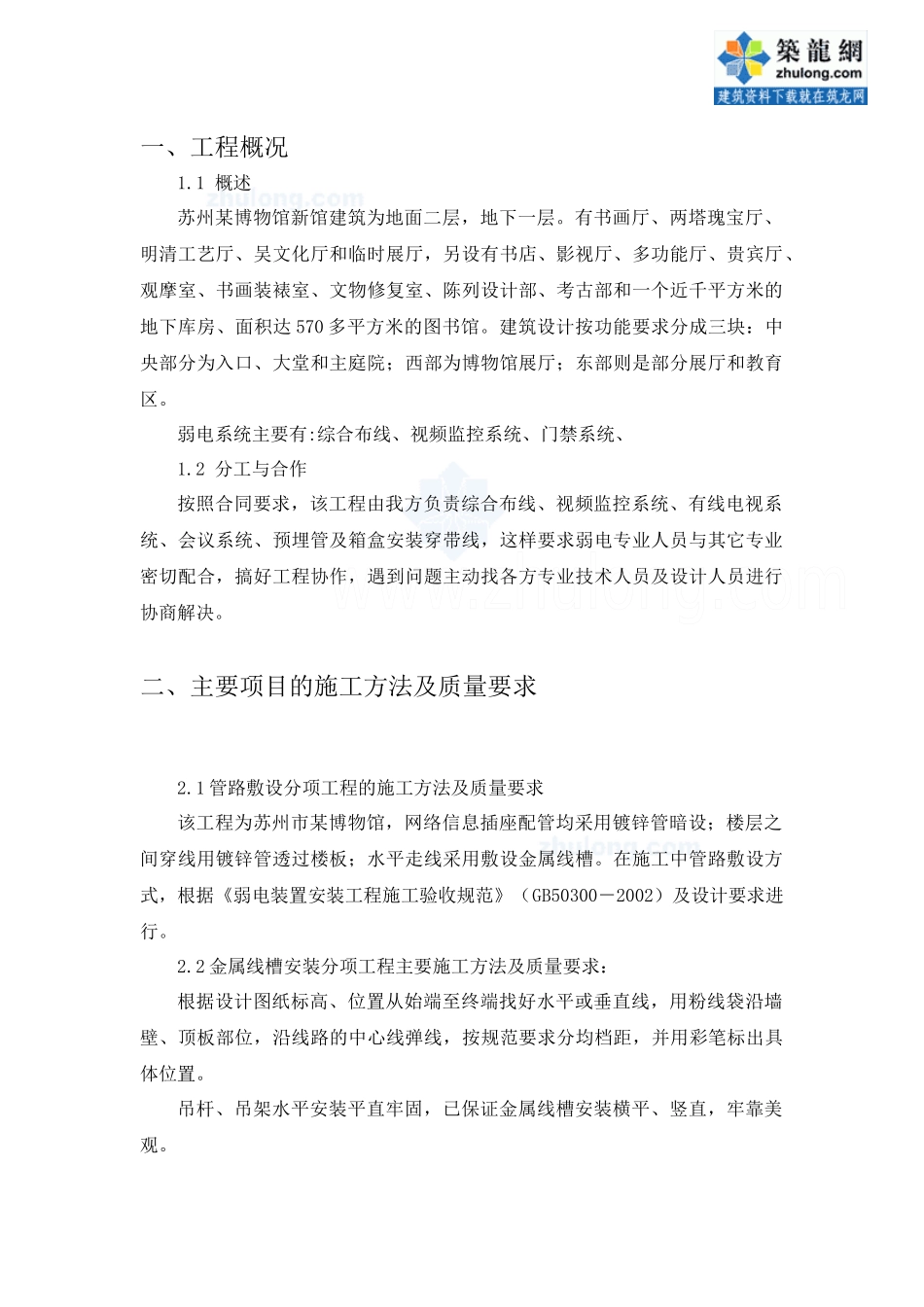

苏州市某博物馆弱电施工组织设计2005 年 6 月目 录一、工程概况...........................3二、主要项目的施工方法及质量要求.............3三、弱电安装工程施工工艺流程................4四、弱电安装工程施工组织部署................7五、弱电安装工程施工质量保证措施.............8六、安全保证措施：......................10七、弱电安装工程材料节约措施...............11一、工程概况1.1 概述苏州某博物馆新馆建筑为地面二层，地下一层。有书画厅、两塔瑰宝厅、明清工艺厅、吴文化厅和临时展厅，另设有书店、影视厅、多功能厅、贵宾厅、观摩室、书画装裱室、文物修复室、陈列设计部、考古部和一个近千平方米的地下库房、面积达 570 多平方米的图书馆。建筑设计按功能要求分成三块：中央部分为入口、大堂和主庭院；西部为博物馆展厅；东部则是部分展厅和教育区。弱电系统主要有:综合布线、视频监控系统、门禁系统、1.2 分工与合作按照合同要求，该工程由我方负责综合布线、视频监控系统、有线电视系统、会议系统、预埋管及箱盒安装穿带线，这样要求弱电专业人员与其它专业密切配合，搞好工程协作，遇到问题主动找各方专业技术人员及设计人员进行协商解决。二、主要项目的施工方法及质量要求2.1 管路敷设分项工程的施工方法及质量要求该工程为苏州市某博物馆，网络信息插座配管均采用镀锌管暗设；楼层之间穿线用镀锌管透过楼板；水平走线采用敷设金属线槽。在施工中管路敷设方式，根据《弱电装置安装工程施工验收规范》（GB50300－2002）及设计要求进行。2.2 金属线槽安装分项工程主要施工方法及质量要求：根据设计图纸标高、位置从始端至终端找好水平或垂直线，用粉线袋沿墙壁、顶板部位，沿线路的中心线弹线，按规范要求分均档距，并用彩笔标出具体位置。吊杆、吊架水平安装平直牢固，已保证金属线槽安装横平、竖直，牢靠美观。配合土建施工找好线槽穿墙预留洞位置、尺寸，且不允许将线槽与墙上的孔洞一起抹死。敷设在楼层之间走线管道处的金属线槽安装固定牢固且垂直度保证在允许范围以内。金属线槽的工艺要求、规格尺寸符合设计规范规定并且所有金属线槽均做可靠的接地连接。2.3 金属线槽配线分项工程主要施工方法及质量要求：线槽配线、导线规格、型号、颜色符合设计要求及规范规定。 线槽敷设导线前要对安装好的金属线槽清理并检查后按回路绑扎成束安装，以保证其绝缘良好，线芯无损伤，垂直线槽内导线有适当固定，导...
