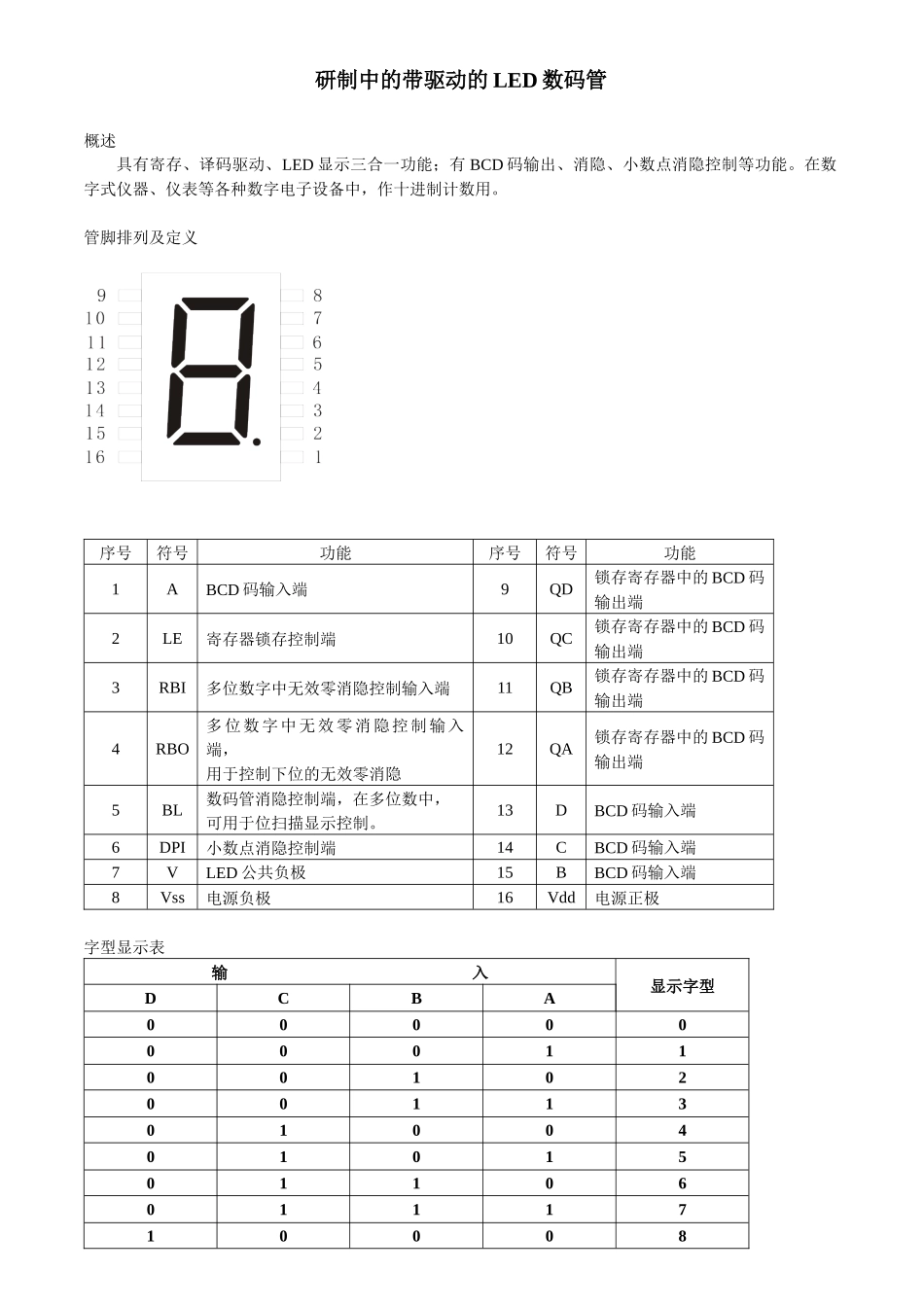

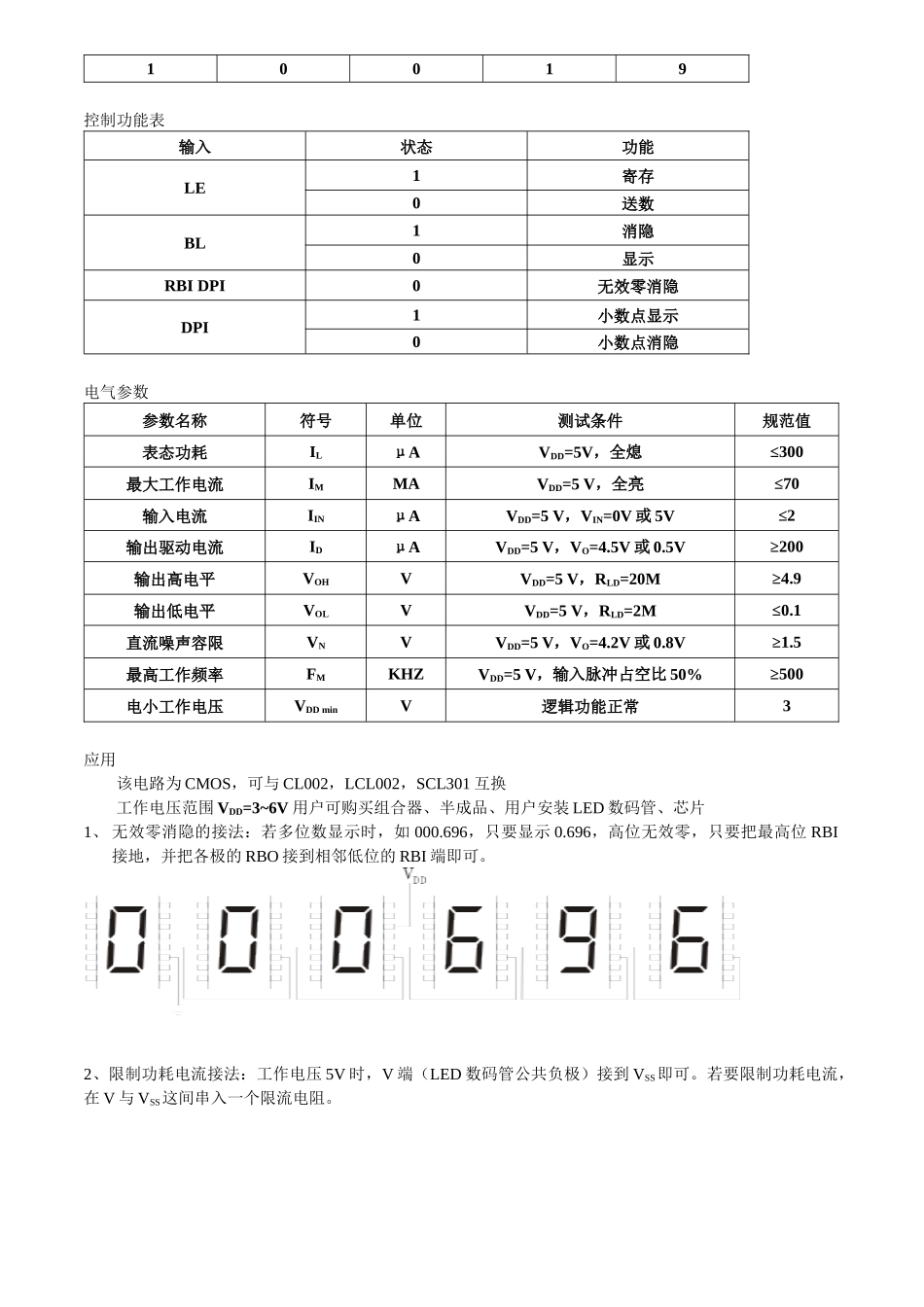

研制中的带驱动的 LED 数码管概述具有寄存、译码驱动、LED 显示三合一功能；有 BCD 码输出、消隐、小数点消隐控制等功能。在数字式仪器、仪表等各种数字电子设备中，作十进制计数用。管脚排列及定义序号符号功能序号符号功能1ABCD 码输入端9QD锁存寄存器中的 BCD 码输出端2LE寄存器锁存控制端10QC锁存寄存器中的 BCD 码输出端3RBI多位数字中无效零消隐控制输入端11QB锁存寄存器中的 BCD 码输出端4RBO多位数字中无效零消隐控制输入端，用于控制下位的无效零消隐12QA锁存寄存器中的 BCD 码输出端5BL数码管消隐控制端，在多位数中，可用于位扫描显示控制。13DBCD 码输入端6DPI小数点消隐控制端14CBCD 码输入端7VLED 公共负极15BBCD 码输入端8Vss电源负极16Vdd电源正极字型显示表输 入显示字型DCBA00000000110010200113010040101501106011171000810019控制功能表输入状态功能LE1寄存0送数BL1消隐0显示RBI DPI0无效零消隐DPI1小数点显示0小数点消隐电气参数参数名称符号单位测试条件规范值表态功耗ILμAVDD=5V，全熄≤300最大工作电流IMMAVDD=5 V，全亮≤70输入电流IINμAVDD=5 V，VIN=0V 或 5V≤2输出驱动电流IDμAVDD=5 V，VO=4.5V 或 0.5V≥200输出高电平VOHVVDD=5 V，RLD=20M≥4.9输出低电平VOLVVDD=5 V，RLD=2M≤0.1直流噪声容限VNVVDD=5 V，VO=4.2V 或 0.8V≥1.5最高工作频率FMKHZVDD=5 V，输入脉冲占空比 50%≥500电小工作电压VDD minV逻辑功能正常3应用该电路为 CMOS，可与 CL002，LCL002，SCL301 互换工作电压范围 VDD=3~6V 用户可购买组合器、半成品、用户安装 LED 数码管、芯片1、 无效零消隐的接法：若多位数显示时，如 000.696，只要显示 0.696，高位无效零，只要把最高位 RBI接地，并把各极的 RBO 接到相邻低位的 RBI 端即可。2、限制功耗电流接法：工作电压 5V 时，V 端（LED 数码管公共负极）接到 VSS即可。若要限制功耗电流，在 V 与 VSS这间串入一个限流电阻。
