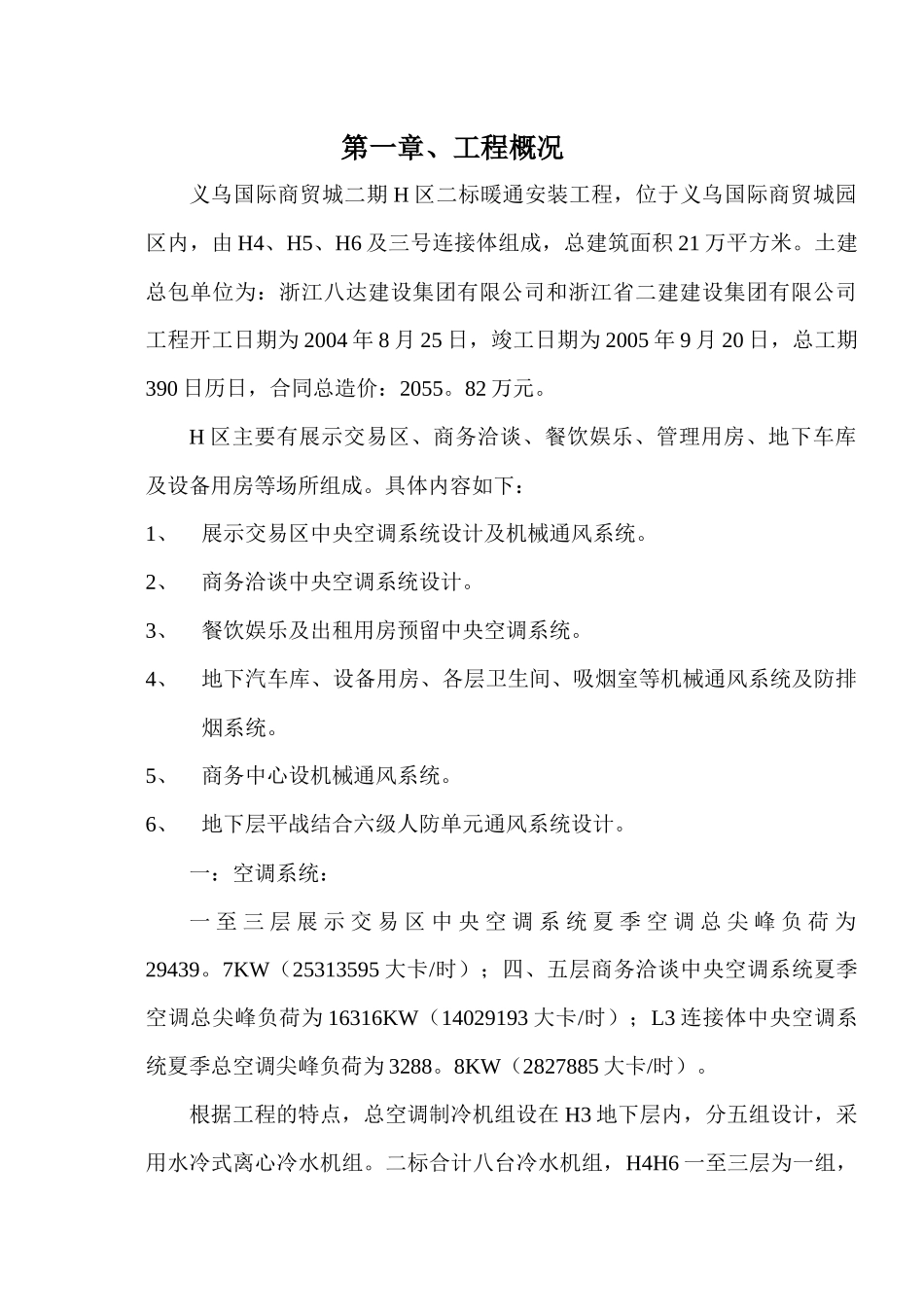

第一章、工程概况义乌国际商贸城二期 H 区二标暖通安装工程，位于义乌国际商贸城园区内，由 H4、H5、H6 及三号连接体组成，总建筑面积 21 万平方米。土建总包单位为：浙江八达建设集团有限公司和浙江省二建建设集团有限公司工程开工日期为 2004 年 8 月 25 日，竣工日期为 2005 年 9 月 20 日，总工期390 日历日，合同总造价：2055。82 万元。H 区主要有展示交易区、商务洽谈、餐饮娱乐、管理用房、地下车库及设备用房等场所组成。具体内容如下：1、展示交易区中央空调系统设计及机械通风系统。2、商务洽谈中央空调系统设计。3、餐饮娱乐及出租用房预留中央空调系统。4、地下汽车库、设备用房、各层卫生间、吸烟室等机械通风系统及防排烟系统。5、商务中心设机械通风系统。6、地下层平战结合六级人防单元通风系统设计。一：空调系统：一 至 三 层 展 示 交 易 区 中 央 空 调 系 统 夏 季 空 调 总 尖 峰 负 荷 为29439。7KW（25313595 大卡/时）；四、五层商务洽谈中央空调系统夏季空调总尖峰负荷为 16316KW（14029193 大卡/时）；L3 连接体中央空调系统夏季总空调尖峰负荷为 3288。8KW（2827885 大卡/时）。根据工程的特点，总空调制冷机组设在 H3 地下层内，分五组设计，采用水冷式离心冷水机组。二标合计八台冷水机组，H4H6 一至三层为一组，设置四台额定制冷量为 370 万大卡/时的离心式冷水机组；H4H5 四、五层为一组，设置二台额定制冷量为 370 万大卡/时的离心式冷水机组；L3 连接体单独采用二台额定制冷量为 140 万大卡/时的水冷螺杆式冷水机组。冷水机组蒸发器进出口水温为 12、7；冷凝器进出口水温为 32、37，制冷机采用 R134a 或 R123。空调循环水系统采用传统的一次泵定速变流量系统，采用异程管配置，在空气处理机组水侧采用自力式平衡阀，以解决系统管路的水力平衡，并将通过阀口的流量保持恒定。空调空气处理方式：交易、洽谈区由组装式变风量空气处理机组，采用一次回风方式实现，组装式变风量空气处理机组分别置于地下层及四、五层空气处理机房内。风管通过独立防火竖井穿越楼层，分别在吊项内敷设保温风管，项部散流器送风，每个商位设一个带风量调节阀的散流器，公共走道下部集中回风至空调机房。置于地下层的空气处理机房，新风管由双速送风机接入各空气处理机组，实现新风量按 30-60 立方米/时人的切换；置于五层的空气处理机房，新风管由屋顶预留施工...
