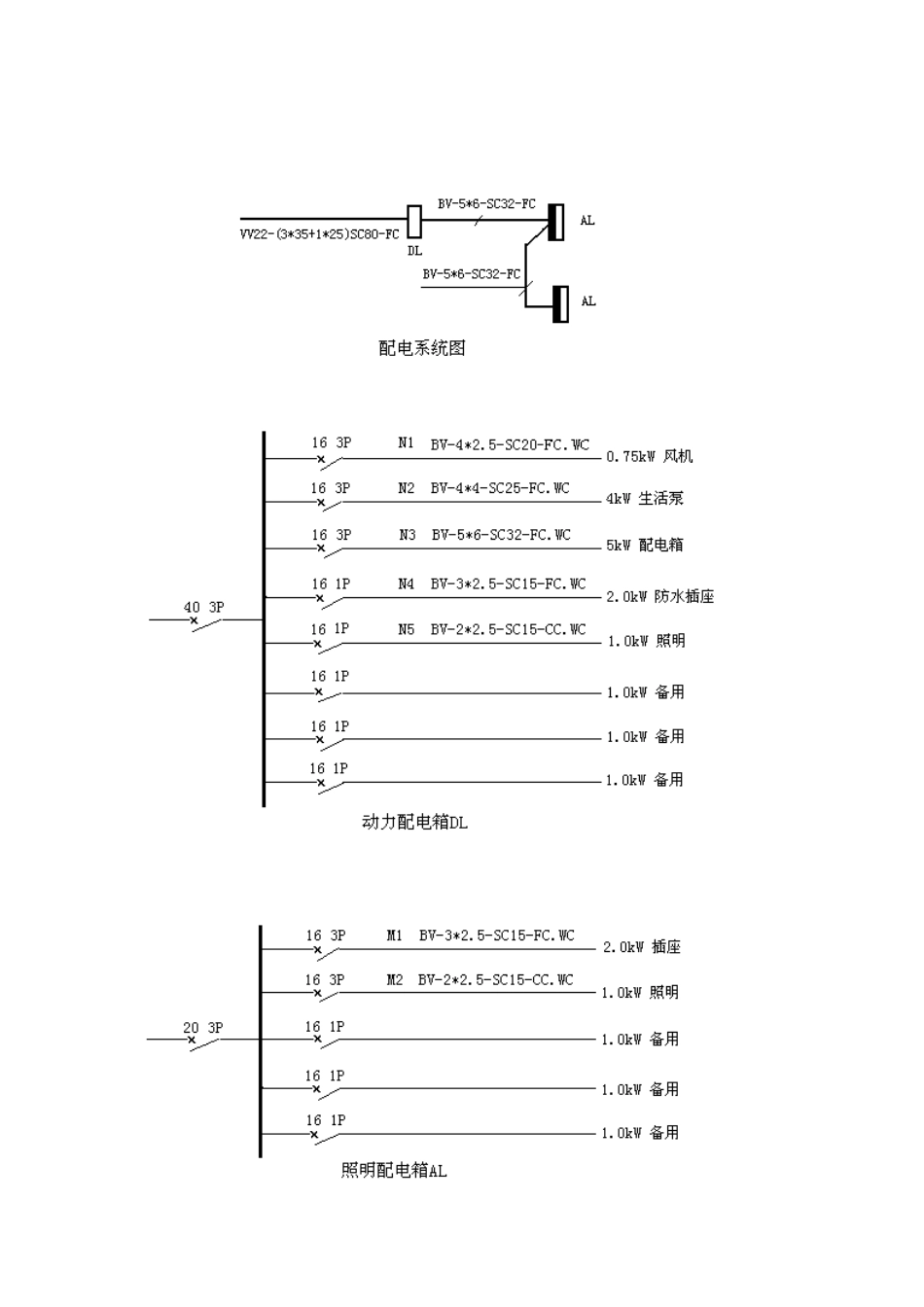

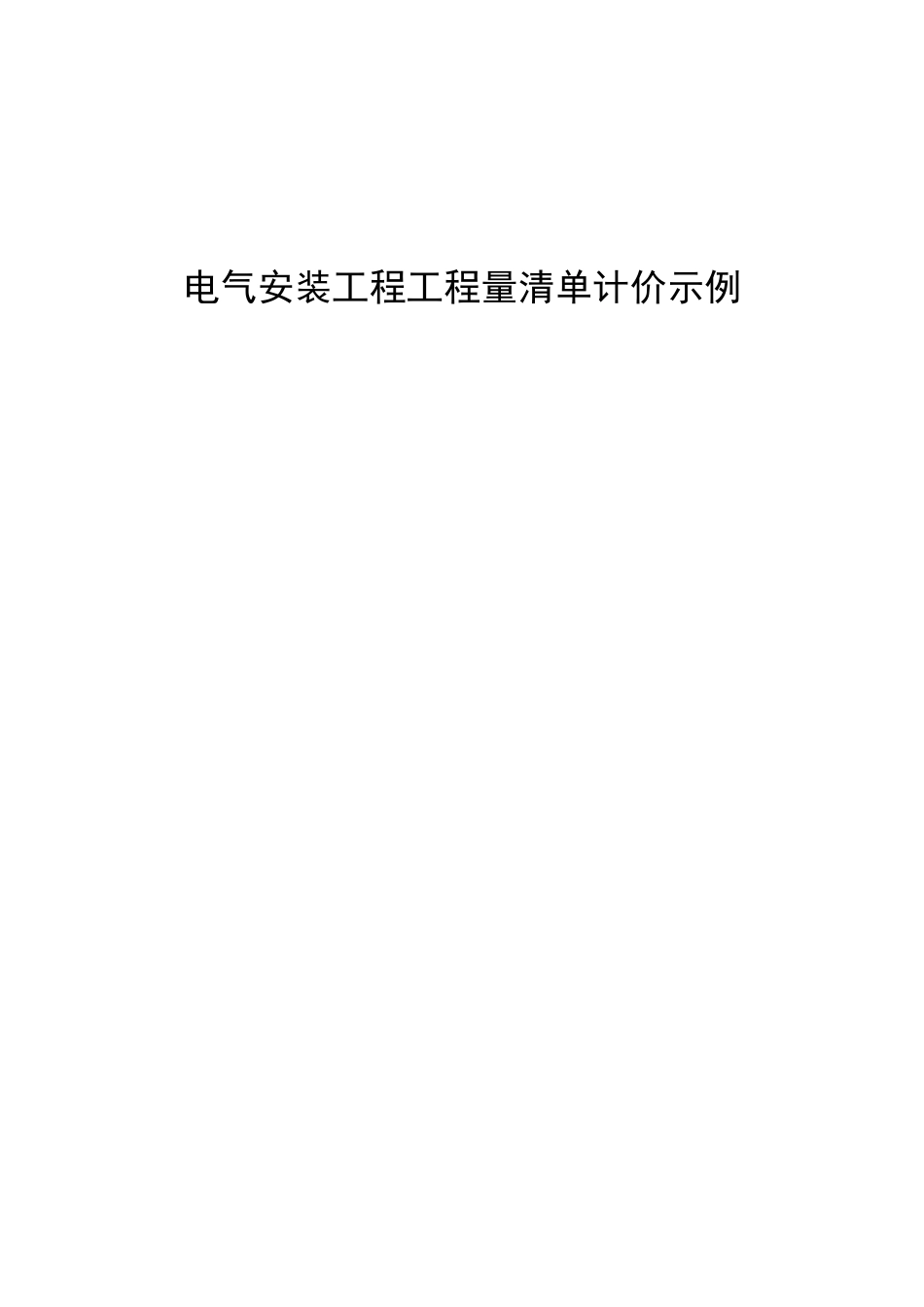

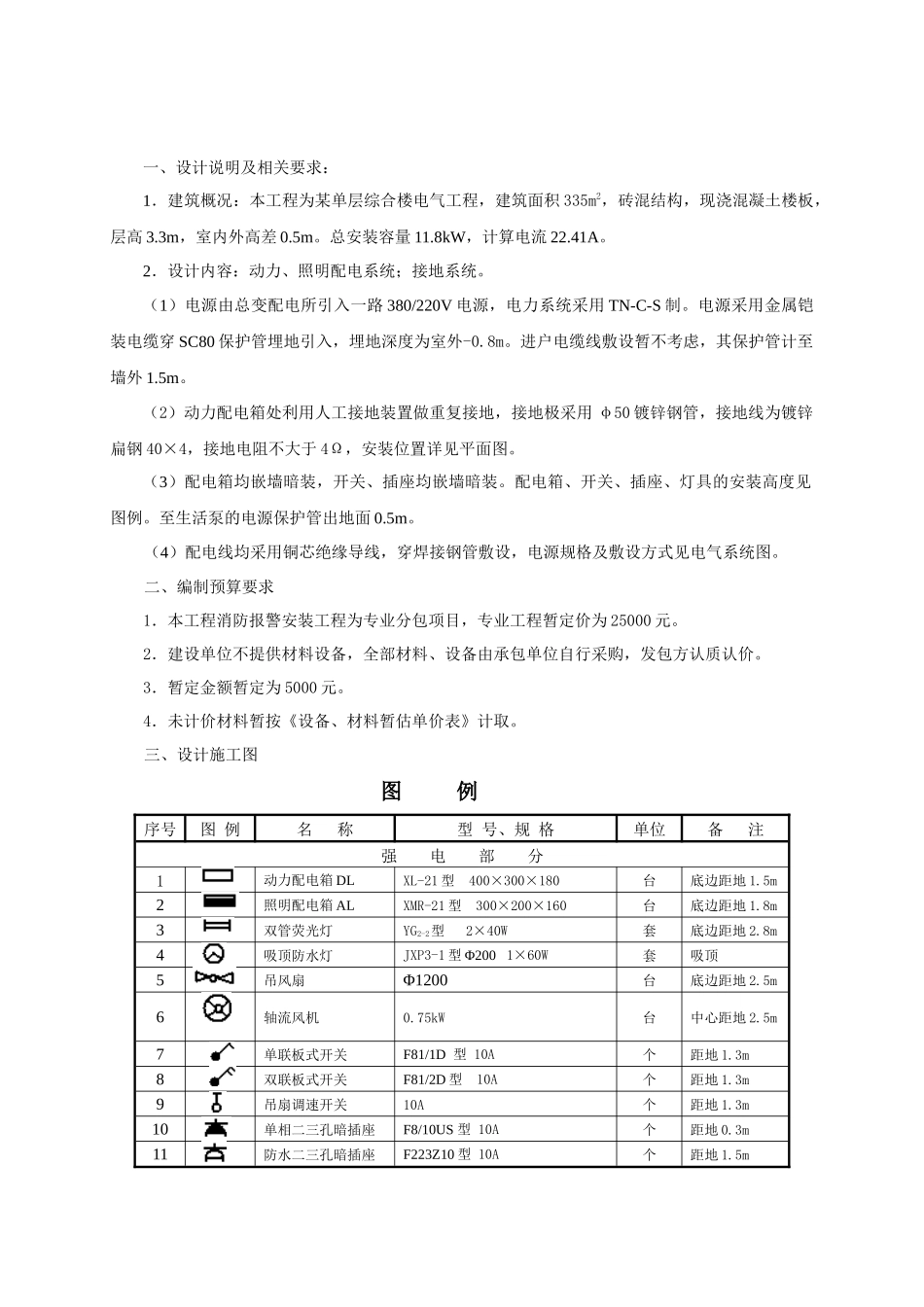

电气安装工程工程量清单计价示例一、设计说明及相关要求：1．建筑概况：本工程为某单层综合楼电气工程，建筑面积 335m2，砖混结构，现浇混凝土楼板，层高 3.3m，室内外高差 0.5m。总安装容量 11.8kW，计算电流 22.41A。2．设计内容：动力、照明配电系统；接地系统。（1）电源由总变配电所引入一路 380/220V 电源，电力系统采用 TN-C-S 制。电源采用金属铠装电缆穿 SC80 保护管埋地引入，埋地深度为室外-0.8m。进户电缆线敷设暂不考虑，其保护管计至墙外 1.5m。（2）动力配电箱处利用人工接地装置做重复接地，接地极采用 φ50 镀锌钢管，接地线为镀锌扁钢 40×4，接地电阻不大于 4Ω，安装位置详见平面图。（3）配电箱均嵌墙暗装，开关、插座均嵌墙暗装。配电箱、开关、插座、灯具的安装高度见图例。至生活泵的电源保护管出地面 0.5m。（4）配电线均采用铜芯绝缘导线，穿焊接钢管敷设，电源规格及敷设方式见电气系统图。二、编制预算要求1．本工程消防报警安装工程为专业分包项目，专业工程暂定价为 25000 元。2．建设单位不提供材料设备，全部材料、设备由承包单位自行采购，发包方认质认价。3．暂定金额暂定为 5000 元。4．未计价材料暂按《设备、材料暂估单价表》计取。三、设计施工图 图 例序号图 例名 称型 号、规 格单位备 注强 电 部 分1动力配电箱 DLXL-21 型 400×300×180台底边距地 1.5m2照明配电箱 ALXMR-21 型 300×200×160台底边距地 1.8m3双管荧光灯YG2-2型 2×40W套底边距地 2.8m4吸顶防水灯JXP3-1 型 Φ200 1×60W套吸顶5吊风扇Φ1200台底边距地 2.5m6轴流风机0.75kW台中心距地 2.5m7单联板式开关F81/1D 型 10A个距地 1.3m8双联板式开关F81/2D 型 10A个距地 1.3m9吊扇调速开关10A个距地 1.3m10单相二三孔暗插座F8/10US 型 10A个距地 0.3m11防水二三孔暗插座F223Z10 型 10A个距地 1.5m四、工程量统计1．了解施工设计说明通过仔细阅读设计说明，了解工程概况及设计内容和要求。（1）本工程为单层砖混建筑，层高 3.3m，室内外高差 0.5m。（2）进户电源采用电缆穿钢管（SC80）埋地引入，埋深室外-0.8m。（3）动力配电箱处设计有人工重复接地装置。（4）动力配电箱底边距地 1.5m，照明配电箱底边距地 1.8m，开关距地 1.3m，普通插座距地0.3m，防水插座距地 1.5m。2．识读系统图通过阅读系统图，主要了解配电系统的主要内容和回路分配情况，以及各回路导线的型号、规...
