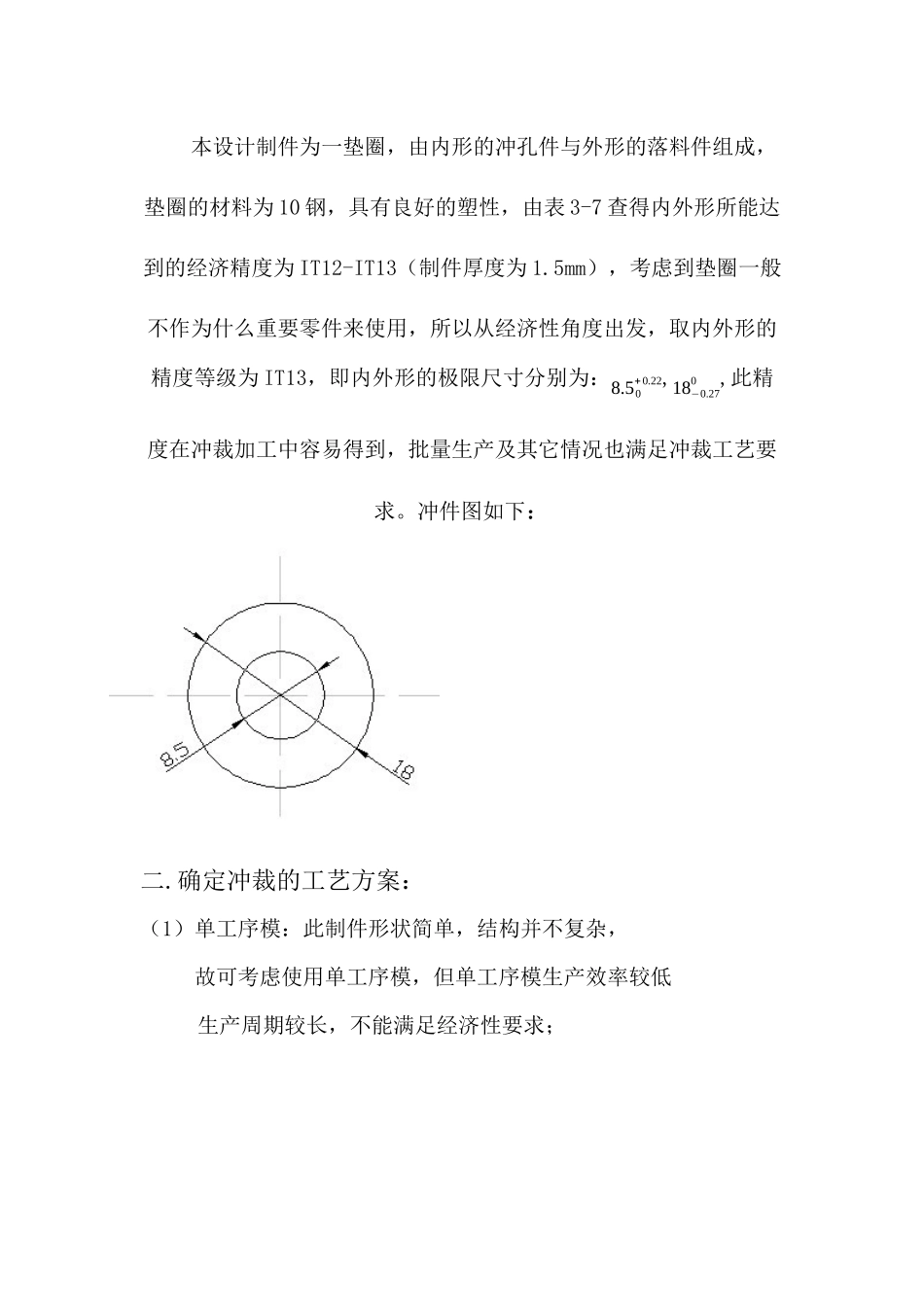

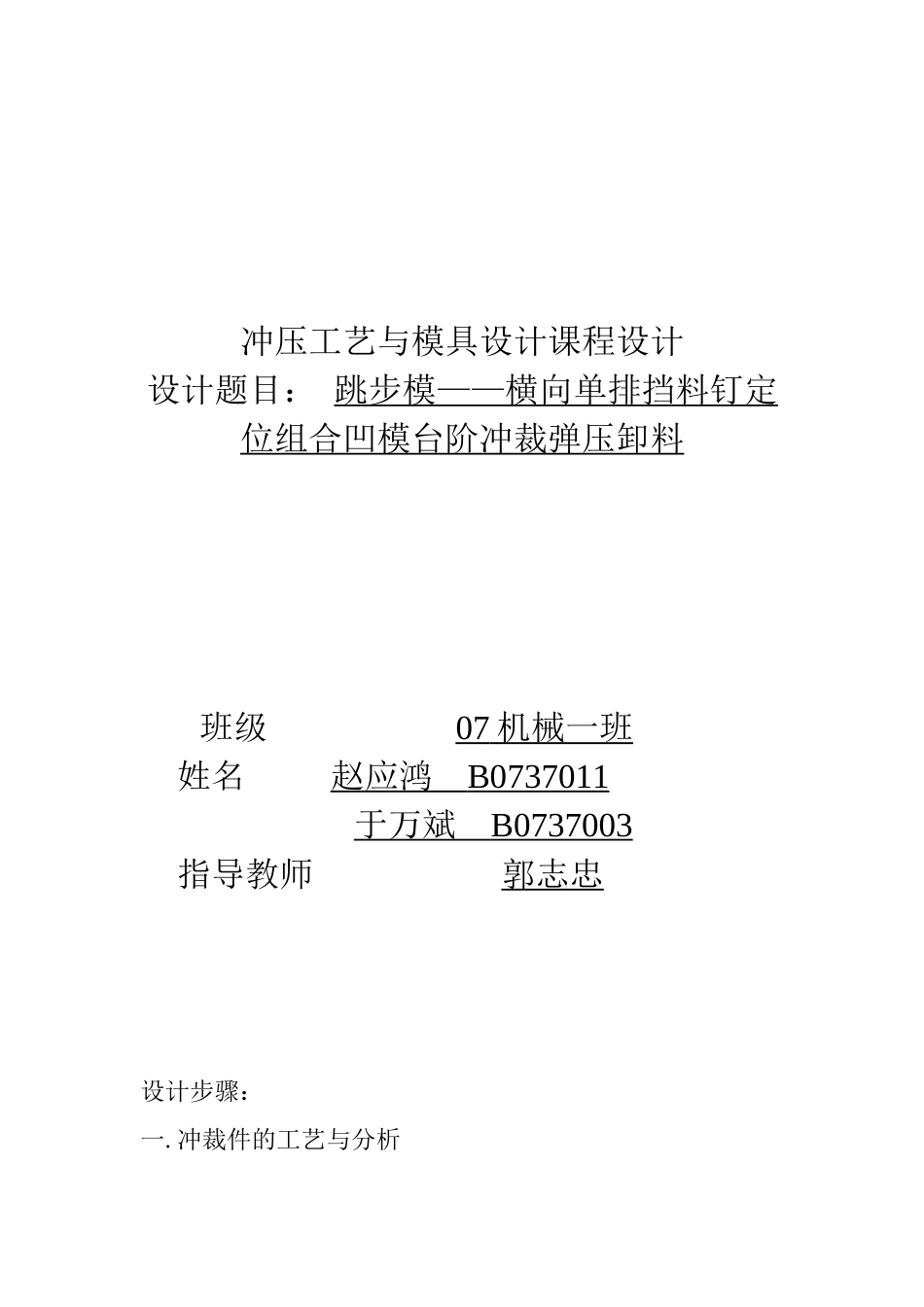

冲压工艺与模具设计课程设计设计题目: 跳步模——横向单排挡料钉定位组合凹模台阶冲裁弹压卸料 班级 07 机械一班 姓名 赵应鸿 B0737011 于万斌 B0737003 指导教师 郭志忠设计步骤:一.冲裁件的工艺与分析本设计制件为一垫圈,由内形的冲孔件与外形的落料件组成,垫圈的材料为 10 钢,具有良好的塑性,由表 3-7 查得内外形所能达到的经济精度为 IT12-IT13(制件厚度为 1.5mm),考虑到垫圈一般不作为什么重要零件来使用,所以从经济性角度出发,取内外形的精度等级为 IT13,即内外形的极限尺寸分别为:8.50+0.22,18−0.270,此精度在冲裁加工中容易得到,批量生产及其它情况也满足冲裁工艺要求。冲件图如下: 二.确定冲裁的工艺方案:(1)单工序模:此制件形状简单,结构并不复杂, 故可考虑使用单工序模,但单工序模生产效率较低生产周期较长,不能满足经济性要求;(2)连续模:由于制件精度要求并不是很高,使用连续模即可以保证,且连续模在一次冲压行程中可以同时对多道工序进行冲裁,明显提高了工作效率;(3)复合模:复合模冲裁的最大特点是冲裁所获得的制件精度高,并且效率高,但模具制造相对困难,对于此制件来说,由于制件要求并不是很高,所以使用复合模 难免有些不经济。综上所述:确定使用连续模进行冲裁,采用挡料钉定位和弹性卸料装置,结构简单,制造容易。三.有关排样的设计与计算(1)排样方案的确定;此条料为B×T=22×1.5,制件外形尺寸为∅18.,故采用单行直排。(2)由表 4.3 取搭边值a1=1.0,a=1.2,取进距 h=20mm.(3)计算冲裁效率:η= n× Ab×h =π ×D24×22×20 =57.80%(4)排样图如下图所示:四.冲裁力的计算:(1)落料力:F1=L×T ×σ b=π ×D ×1.5×400N=33912N(2)冲孔力:F2=L×T ×σ b=π ×d ×1.5×400 N=16014 N(3)顶件力:F顶=n×k 顶×F2=13452N(n= 201.5 =14)(4)卸料力:F 卸=K 卸*F1=0.04X33912=1356N(5)总压力:F合=F1+F2+F顶+F 卸=64734 N(6)确定模具压力中心:由于此垫圈为对称形状,所以制件的压力中心位于图形轮廓的几何中心处。五.确定模具刃口的几何尺寸:查表 4-4 得:ZMIN=0.132mm,Z MAX=0.240查表 4-5 得:冲孔凸模与落料凸模公差δ P=0.020mm,冲孔凹模与落料凹模公差δ d=0.020mm。查表 4-6 得:冲孔处与落料处的磨损系数都为χ=0.5,ta=δ P+δd=0.040mm,tf =ZMAX−Z MIN=0.108mm,tf>ta,所以冲孔采用分别制造的方法...
