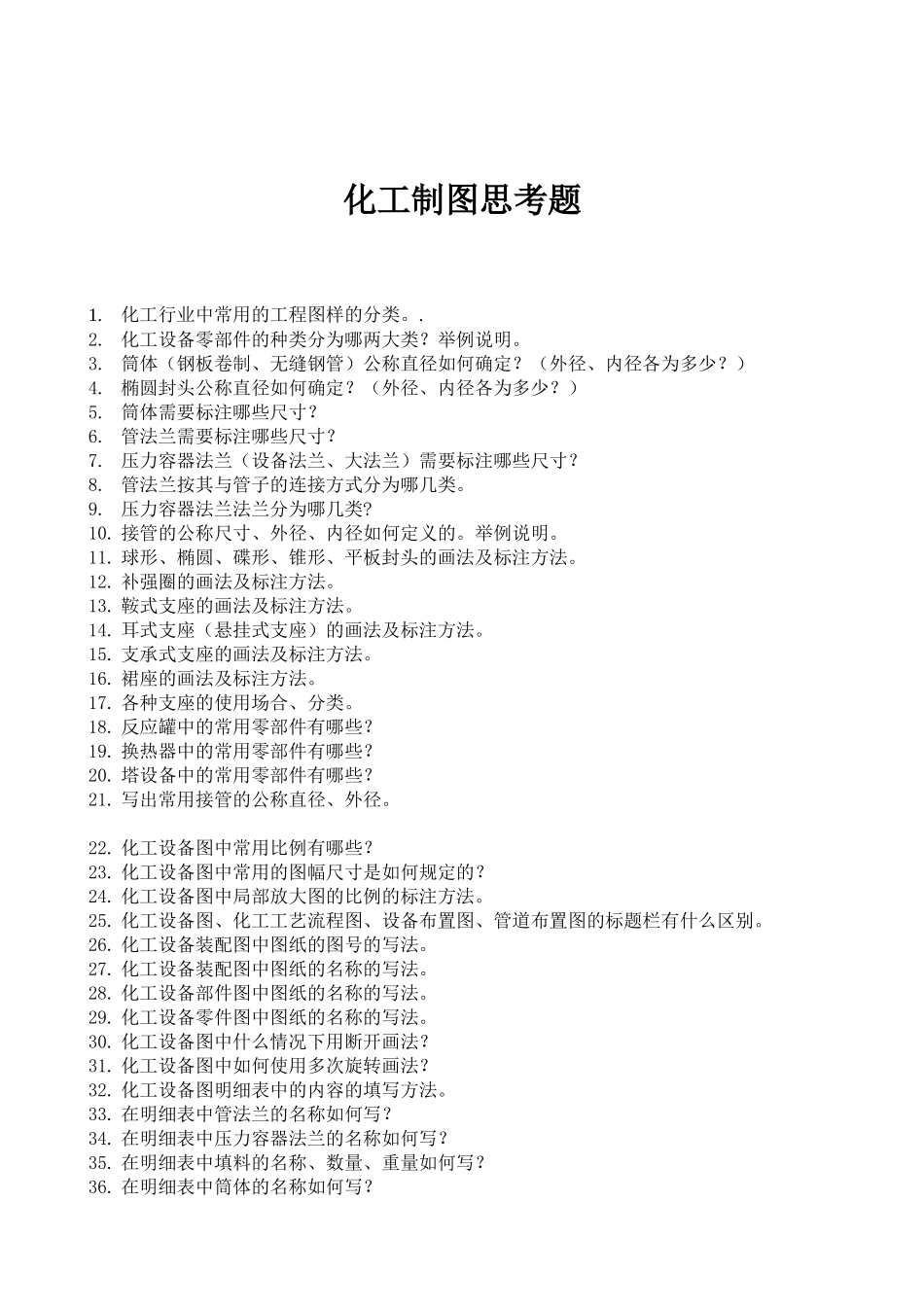

化工制图思考题1.化工行业中常用的工程图样的分类。.2. 化工设备零部件的种类分为哪两大类？举例说明。3. 筒体（钢板卷制、无缝钢管）公称直径如何确定？（外径、内径各为多少？）4. 椭圆封头公称直径如何确定？（外径、内径各为多少？）5. 筒体需要标注哪些尺寸？6. 管法兰需要标注哪些尺寸？7. 压力容器法兰（设备法兰、大法兰）需要标注哪些尺寸？8. 管法兰按其与管子的连接方式分为哪几类。9. 压力容器法兰法兰分为哪几类?10. 接管的公称尺寸、外径、内径如何定义的。举例说明。11. 球形、椭圆、碟形、锥形、平板封头的画法及标注方法。12. 补强圈的画法及标注方法。13. 鞍式支座的画法及标注方法。14. 耳式支座（悬挂式支座）的画法及标注方法。15. 支承式支座的画法及标注方法。16. 裙座的画法及标注方法。17. 各种支座的使用场合、分类。18. 反应罐中的常用零部件有哪些？19. 换热器中的常用零部件有哪些？20. 塔设备中的常用零部件有哪些？21. 写出常用接管的公称直径、外径。22. 化工设备图中常用比例有哪些？23. 化工设备图中常用的图幅尺寸是如何规定的？24. 化工设备图中局部放大图的比例的标注方法。25. 化工设备图、化工工艺流程图、设备布置图、管道布置图的标题栏有什么区别。26. 化工设备装配图中图纸的图号的写法。27. 化工设备装配图中图纸的名称的写法。28. 化工设备部件图中图纸的名称的写法。29. 化工设备零件图中图纸的名称的写法。30. 化工设备图中什么情况下用断开画法？31. 化工设备图中如何使用多次旋转画法？32. 化工设备图明细表中的内容的填写方法。33. 在明细表中管法兰的名称如何写？34. 在明细表中压力容器法兰的名称如何写？35. 在明细表中填料的名称、数量、重量如何写？36. 在明细表中筒体的名称如何写？37. 在明细表中椭圆封头的名称如何写？38. 在明细表中接管的名称如何写？39. 在明细表中液位计的名称如何写？40. 在明细表中重量（单重、总重）两栏如何填写？41. 管口表中裙座人孔、容器人孔如何填写？42. 管口表中丝堵孔如何填写？43. 管口表中各项名称以及填写方法。举例说明。44. 标题栏分为几种？45. 绘制化工设备图时，其图幅的选择有哪些的规定？46. 化工设备图样的标题栏又哪几种。47. 什么零部件必须另画零部件图？48. 化工设备图上需要标注的尺寸一般包括哪几大类？49. 化工设备图中的尺寸基准有哪些？50. 常用的化工设备图样有哪些？51. 化...
