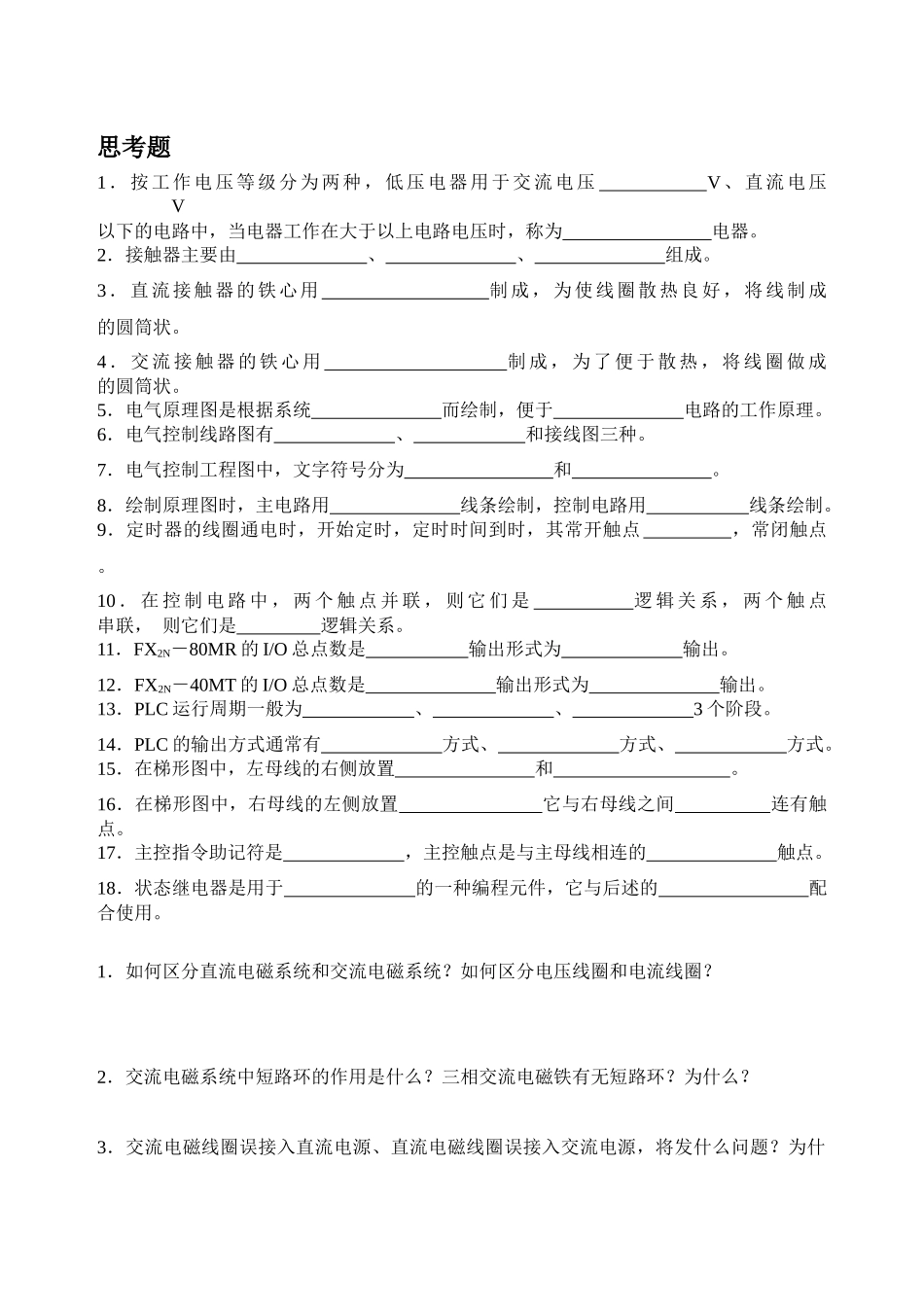

思考题1．按工作电压等级分为两种，低压电器用于交流电压 V、直流电压 V以下的电路中，当电器工作在大于以上电路电压时，称为 电器。2．接触器主要由 、 、 组成。3．直流接触器的铁心用 制成，为使线圈散热良好，将线制成 的圆筒状。4 ． 交 流 接 触 器 的 铁 心 用 制 成 ， 为 了 便 于 散 热 ， 将 线 圈 做 成 的圆筒状。5．电气原理图是根据系统 而绘制，便于 电路的工作原理。6．电气控制线路图有 、 和接线图三种。7．电气控制工程图中，文字符号分为 和 。8．绘制原理图时，主电路用 线条绘制，控制电路用 线条绘制。9．定时器的线圈通电时，开始定时，定时时间到时，其常开触点 ，常闭触点 。10 ． 在 控 制 电 路 中 ， 两 个 触 点 并 联 ， 则 它 们 是 逻 辑 关 系 ， 两 个 触 点 串联， 则它们是 逻辑关系。11．FX2N－80MR 的 I/O 总点数是 输出形式为 输出。12．FX2N－40MT 的 I/O 总点数是 输出形式为 输出。13．PLC 运行周期一般为 、 、 3 个阶段。14．PLC 的输出方式通常有 方式、 方式、 方式。15．在梯形图中，左母线的右侧放置 和 。16．在梯形图中，右母线的左侧放置 它与右母线之间 连有触点。17．主控指令助记符是 ，主控触点是与主母线相连的 触点。18．状态继电器是用于 的一种编程元件，它与后述的 配合使用。1．如何区分直流电磁系统和交流电磁系统？如何区分电压线圈和电流线圈？2．交流电磁系统中短路环的作用是什么？三相交流电磁铁有无短路环？为什么？3．交流电磁线圈误接入直流电源、直流电磁线圈误接入交流电源，将发什么问题？为什么？4．电弧是如何产生的？有哪些危害？直流电弧与交流电弧各有什么特点？低压电器中常用的灭弧方式有哪些？5．接触器的主要结构有哪些？交流接接触器和直流接触器如何区分？6．交流接触器在衔铁吸合时，线圈中会产生冲击电流，为什么？直流接触器会产生这种现象吗？为什么？7．中间继电器的作用是什么？中间继电器与接触器有何异同？8．在电动机的控制电路中，热继电器与熔断器各是什么作用？两者能否互相替换？为什么？9．什么是失压、欠压保护？采用什么电器元件来实现失压、欠压保护？10．电气系统图主要有哪几种？各有什么作用和特点？11．电气原理图中，电器元件的技术数据如何标注？12．点动、长动在控制电路上的区别是什么？试用按钮、转换开关、中间继电器...
