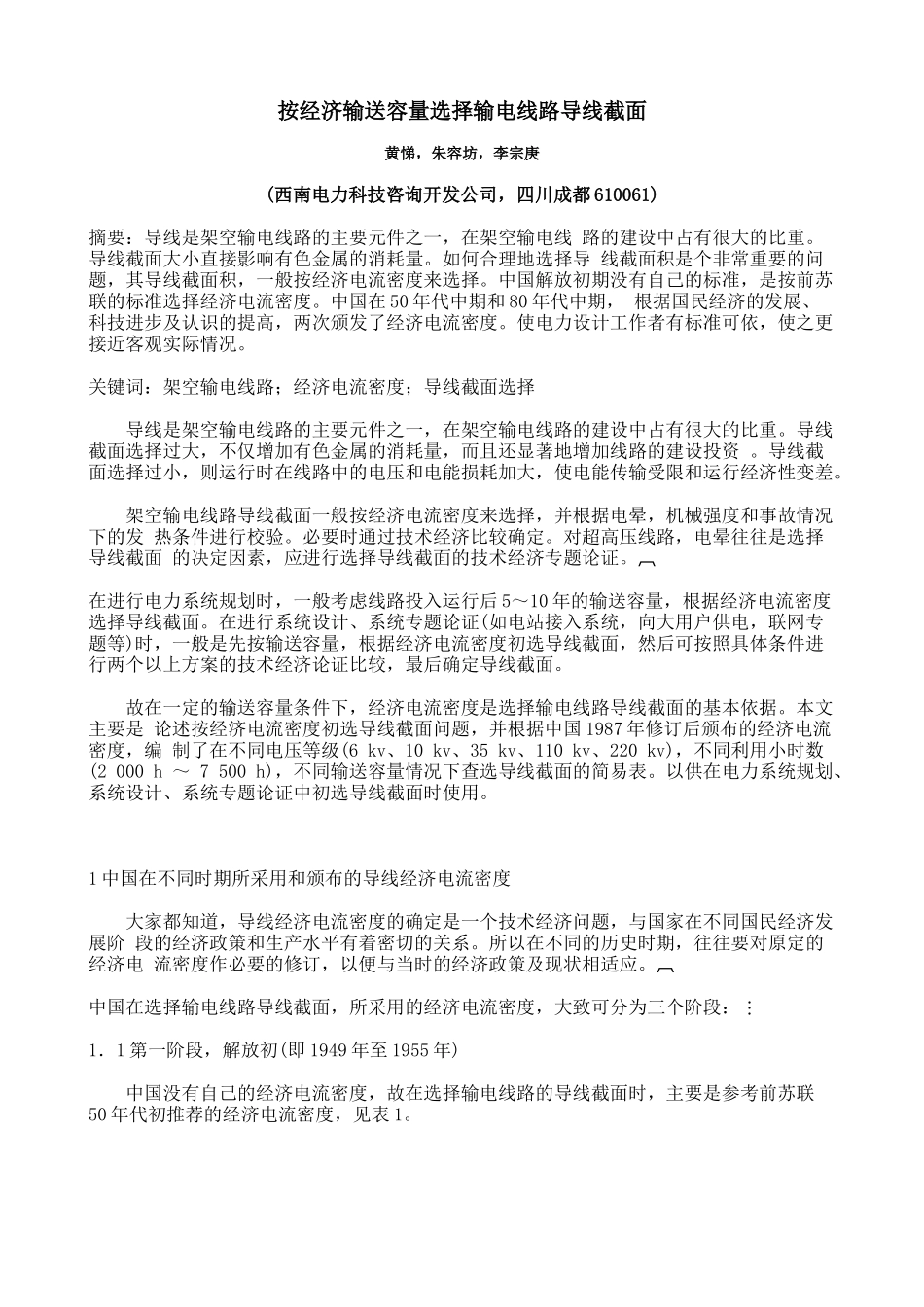

按经济输送容量选择输电线路导线截面黄悌,朱容坊,李宗庚(西南电力科技咨询开发公司,四川成都 610061)摘要:导线是架空输电线路的主要元件之一,在架空输电线 路的建设中占有很大的比重。导线截面大小直接影响有色金属的消耗量。如何合理地选择导 线截面积是个非常重要的问题,其导线截面积,一般按经济电流密度来选择。中国解放初期没有自己的标准,是按前苏联的标准选择经济电流密度。中国在 50 年代中期和 80 年代中期, 根据国民经济的发展、科技进步及认识的提高,两次颁发了经济电流密度。使电力设计工作者有标准可依,使之更接近客观实际情况。关键词:架空输电线路;经济电流密度;导线截面选择导线是架空输电线路的主要元件之一,在架空输电线路的建设中占有很大的比重。导线截面选择过大,不仅增加有色金属的消耗量,而且还显著地增加线路的建设投资 。导线截面选择过小,则运行时在线路中的电压和电能损耗加大,使电能传输受限和运行经济性变差。架空输电线路导线截面一般按经济电流密度来选择,并根据电晕,机械强度和事故情况下的发 热条件进行校验。必要时通过技术经济比较确定。对超高压线路,电晕往往是选择导线截面 的决定因素,应进行选择导线截面的技术经济专题论证。在进行电力系统规划时,一般考虑线路投入运行后 5~10 年的输送容量,根据经济电流密度 选择导线截面。在进行系统设计、系统专题论证(如电站接入系统,向大用户供电,联网专 题等)时,一般是先按输送容量,根据经济电流密度初选导线截面,然后可按照具体条件进行两个以上方案的技术经济论证比较,最后确定导线截面。故在一定的输送容量条件下,经济电流密度是选择输电线路导线截面的基本依据。本文主要是 论述按经济电流密度初选导线截面问题,并根据中国 1987 年修订后颁布的经济电流密度,编 制了在不同电压等级(6 kv、10 kv、35 kv、110 kv、220 kv),不同利用小时数(2 000 h ~ 7 500 h),不同输送容量情况下查选导线截面的简易表。以供在电力系统规划、系统设计、系统专题论证中初选导线截面时使用。 1 中国在不同时期所采用和颁布的导线经济电流密度大家都知道,导线经济电流密度的确定是一个技术经济问题,与国家在不同国民经济发展阶 段的经济政策和生产水平有着密切的关系。所以在不同的历史时期,往往要对原定的经济电 流密度作必要的修订,以便与当时的经济政策及现状相适应。中国在选择输电线路导线截面,...
