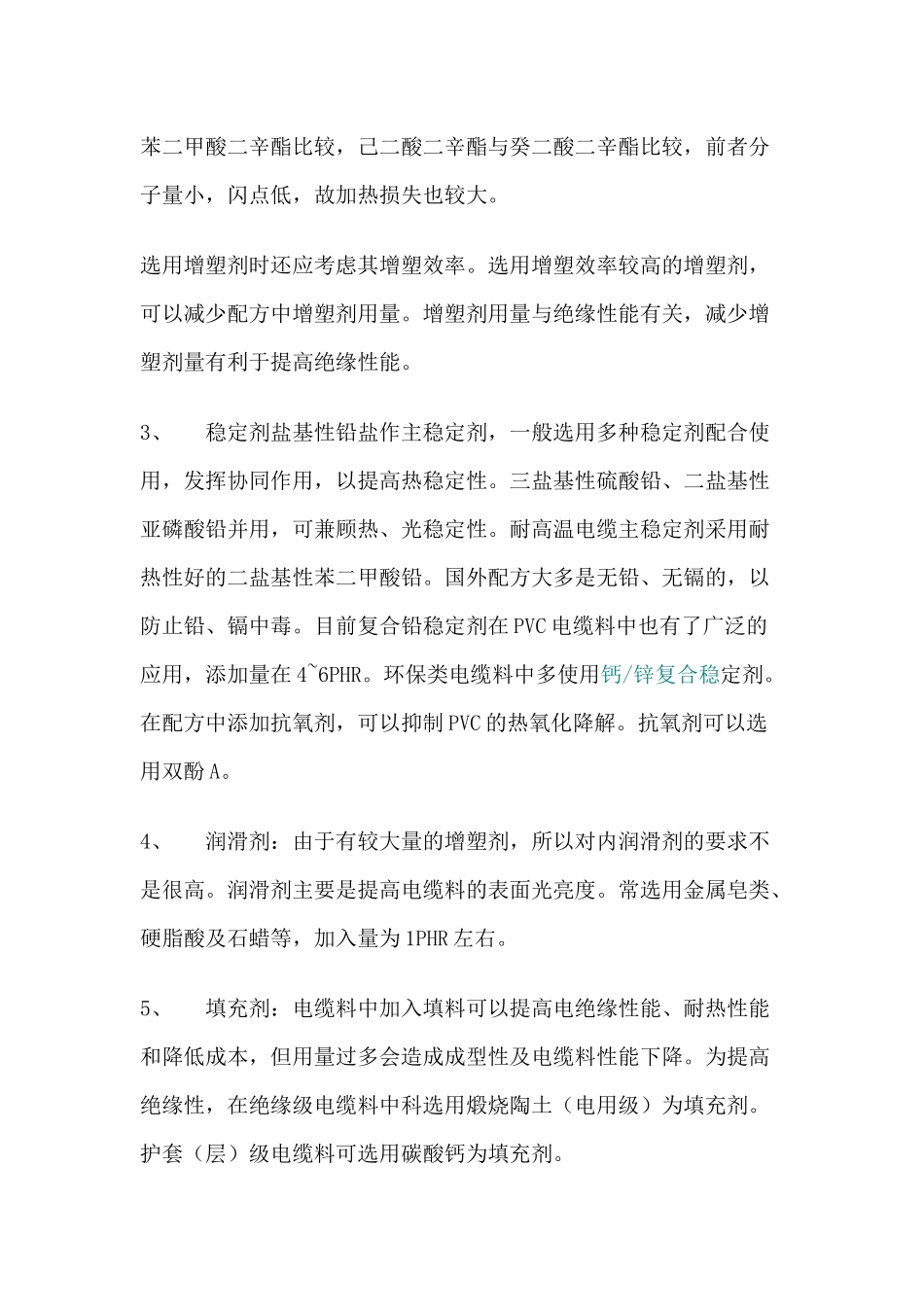

PVC 电缆料配方设计及实例PVC 电缆料是由聚氯乙烯树脂、稳定剂、增塑剂、填充剂、润滑剂、抗氧剂、着色剂等组成。PVC 电缆料的耐电压和绝缘电阻比较高，但介电常数和介电损耗较大。因此，一般主要用作低压（≤1KV）和中高压（6~10KV）电缆的绝缘层。PVC 塑料由于具有难燃、耐油、耐电晕、耐化学腐蚀和良好的耐水性能，因此还广泛用作电线电缆的护层材料。利用添加特种性能助剂或改性剂，可以分别制造出耐热型（105℃）、耐寒型、耐油型、难燃型、特软型和无毒型的 PVC电缆料，以满足特殊电线电缆产品的需要。电缆料在 PVC 配方中属于性能要求较高的品种，特别是电绝缘性、耐低温性和耐老化性等都有一定要求。配方设计时必须考虑这些特殊的要求。PVC 电缆料可分为护层级和绝缘级两种。护层级要求耐热性好，而绝缘级则要求绝缘性好。各组分选择的要点如下：1、 PVC 树脂：要求分子量高，而且吸收增塑剂容易，因此选用悬浮法疏松型 PVC 树脂。另外，还应选用纯度高的、杂质少的、鱼眼少的低型号树脂，一般选用 SG-1 或 SG-2，目前一些厂家也有选择SG-5 型的树脂的，但原则上不提倡。目前由于 1、2 型树脂偏少，所以很多电缆料采用的是 SG-3 型 PVC 树脂。高级电绝缘材料应选用SG-1 型树脂，一般电绝缘材料可选用 SG-2、3 型。耐热级要求高的电缆料，更要选用 SG-1 型。2、 增塑剂：增塑剂含量一般在 50PHR 左右，最高高达 60PHR。通常选用耐热性和电绝缘性较好的品种，如 DOP，为改善耐寒性可添加 DOS、DOA，为提高耐热性可添加偏苯三酸三辛酯。几种增塑剂复合使用往往效果好，实际电缆料配方中一般增塑剂都是复合使用的。电绝缘性高的电缆料，主增塑剂可选用磷酸酯，通用级则可选用苯二酸酯作主增塑剂。氯化石蜡可提高电绝缘性。脂肪酸酯、环氧增塑剂都可改善电缆料的耐低温性能，且后者耐气候性也很好。增塑剂的耐挥发性能和耐热性是决定电缆料的耐高温性能的关键。对于耐温 70℃的电缆料，可使用邻苯二甲酸二异癸酯（DIDP）或邻苯二甲酸二异壬酯（DINP）等增塑剂。对于耐温 90℃的电缆料，应使用邻苯二甲酸双十一酯、邻苯二甲酸双十三酯。耐高温 105℃的电缆料，则应选用具有更高耐热性的增塑剂，如偏苯三酸三辛酯（TOTM）。增塑剂的酸值对电缆料的电绝缘性、耐热性有影响，应选择酸值较小的增塑剂。增塑剂的分子量、闪点对电缆料的加热损失有影响，应选择闪点较高、分子量较大的增塑剂，如邻苯二甲酸二丁酯与...
