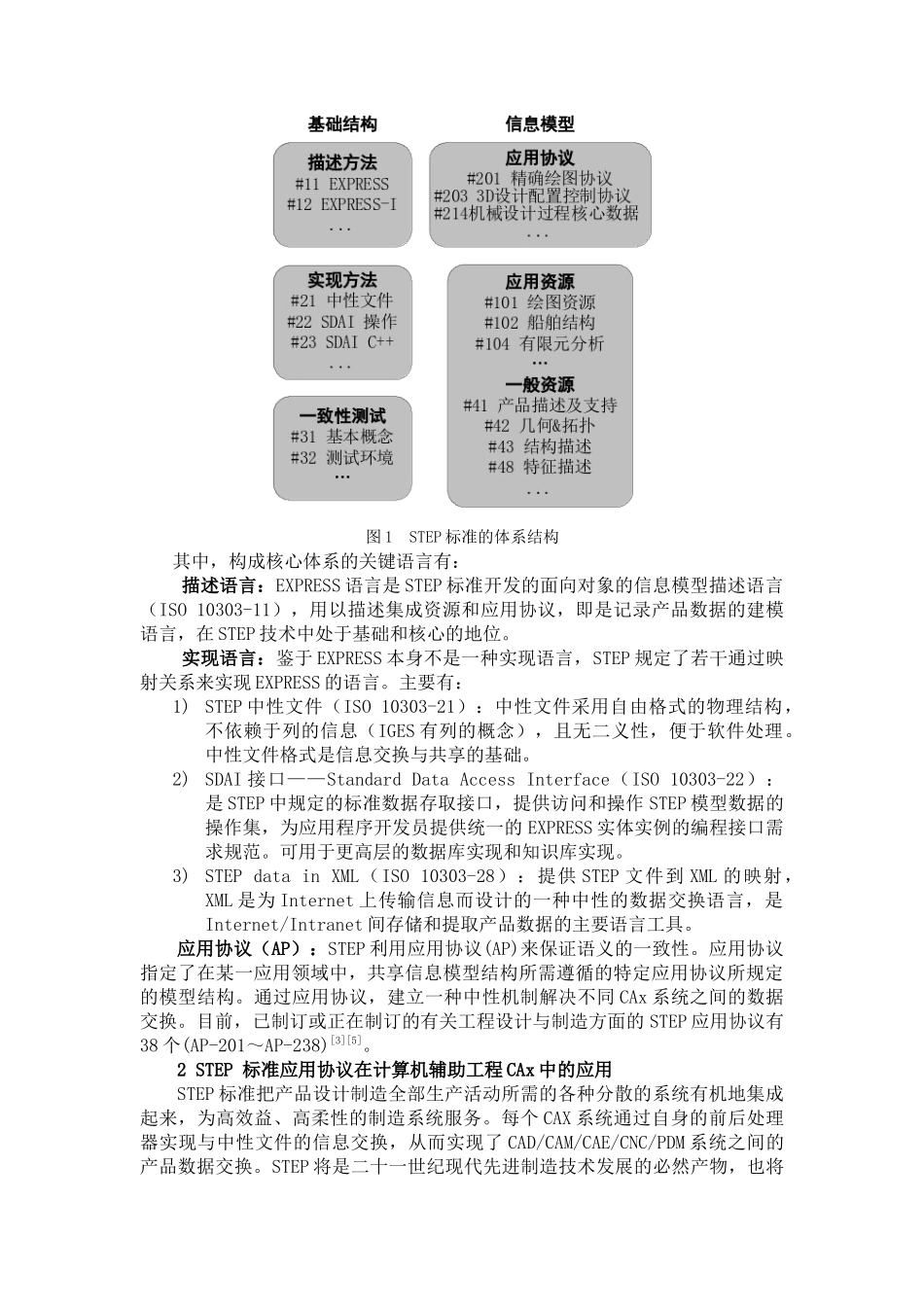

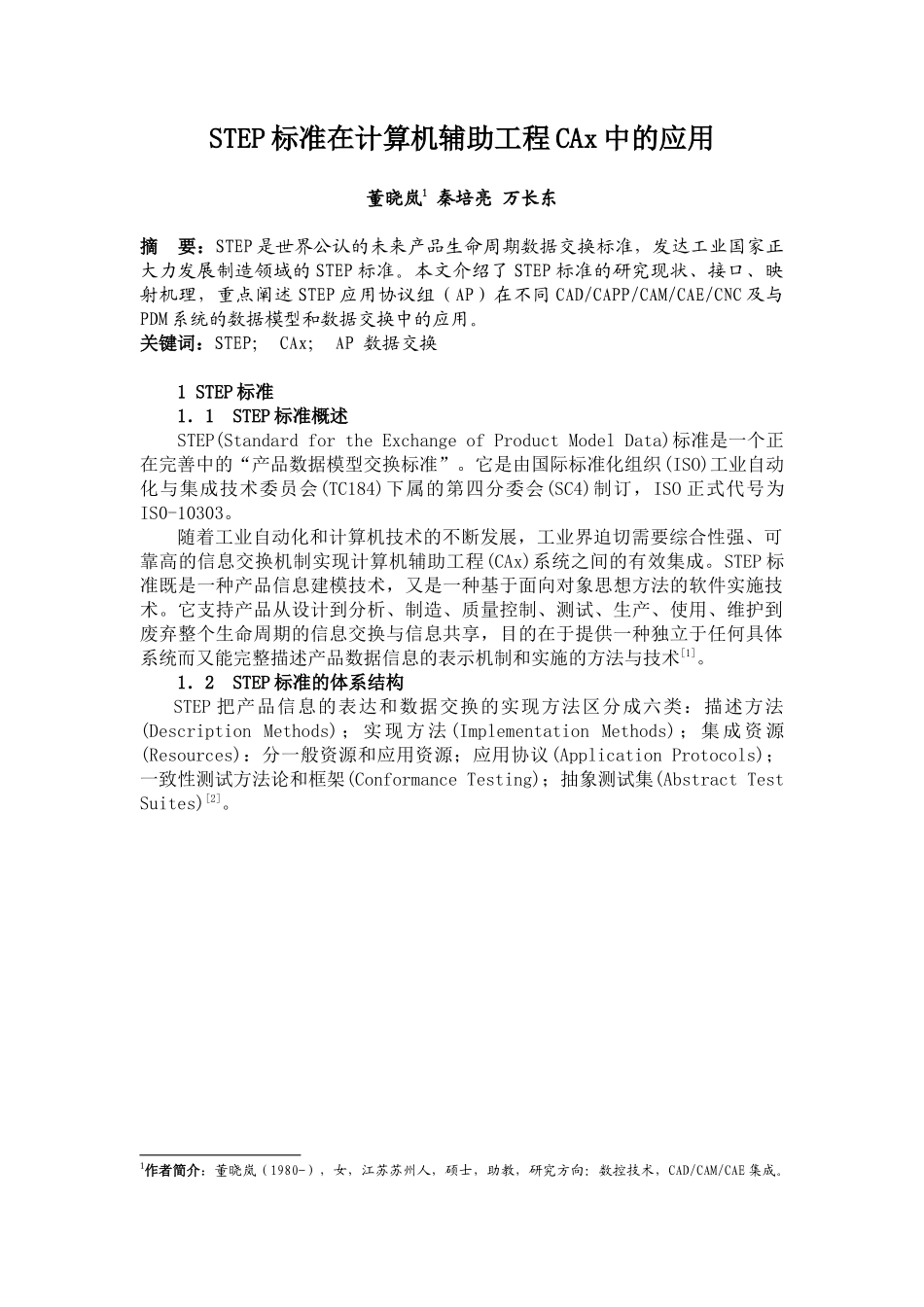

STEP 标准在计算机辅助工程 CAx 中的应用董晓岚1 秦培亮 万长东摘 要：STEP 是世界公认的未来产品生命周期数据交换标准，发达工业国家正大力发展制造领域的 STEP 标准。本文介绍了 STEP 标准的研究现状、接口、映射机理，重点阐述 STEP 应用协议组（AP）在不同 CAD/CAPP/CAM/CAE/CNC 及与PDM 系统的数据模型和数据交换中的应用。关键词：STEP； CAx； AP 数据交换1 STEP 标准1．1 STEP 标准概述 STEP(Standard for the Exchange of Product Model Data)标准是一个正在完善中的“产品数据模型交换标准”。它是由国际标准化组织(ISO)工业自动化与集成技术委员会(TC184)下属的第四分委会(SC4)制订，ISO 正式代号为IS0-10303。随着工业自动化和计算机技术的不断发展，工业界迫切需要综合性强、可靠高的信息交换机制实现计算机辅助工程(CAx)系统之间的有效集成。STEP 标准既是一种产品信息建模技术，又是一种基于面向对象思想方法的软件实施技术。它支持产品从设计到分析、制造、质量控制、测试、生产、使用、维护到废弃整个生命周期的信息交换与信息共享，目的在于提供一种独立于任何具体系统而又能完整描述产品数据信息的表示机制和实施的方法与技术[1]。1．2 STEP 标准的体系结构STEP 把产品信息的表达和数据交换的实现方法区分成六类：描述方法(Description Methods) ； 实 现 方 法 (Implementation Methods) ； 集 成 资 源(Resources)：分一般资源和应用资源；应用协议(Application Protocols)；一致性测试方法论和框架(Conformance Testing)；抽象测试集(Abstract Test Suites)[2]。1作者简介：董晓岚（1980-），女，江苏苏州人，硕士，助教，研究方向：数控技术，CAD/CAM/CAE 集成。图 1 STEP 标准的体系结构其中，构成核心体系的关键语言有：描述语言：EXPRESS 语言是 STEP 标准开发的面向对象的信息模型描述语言（ISO 10303-11），用以描述集成资源和应用协议，即是记录产品数据的建模语言，在 STEP 技术中处于基础和核心的地位。实现语言：鉴于 EXPRESS 本身不是一种实现语言，STEP 规定了若干通过映射关系来实现 EXPRESS 的语言。主要有：1) STEP 中性文件（ISO 10303-21）：中性文件采用自由格式的物理结构，不依赖于列的信息（IGES 有列的概念），且无二义性，便于软件处理。中性文件格式是信息交换与共享的基础。2) SDAI 接口——Standard Data Access I...
