第一章电气工程1变压器的安装1

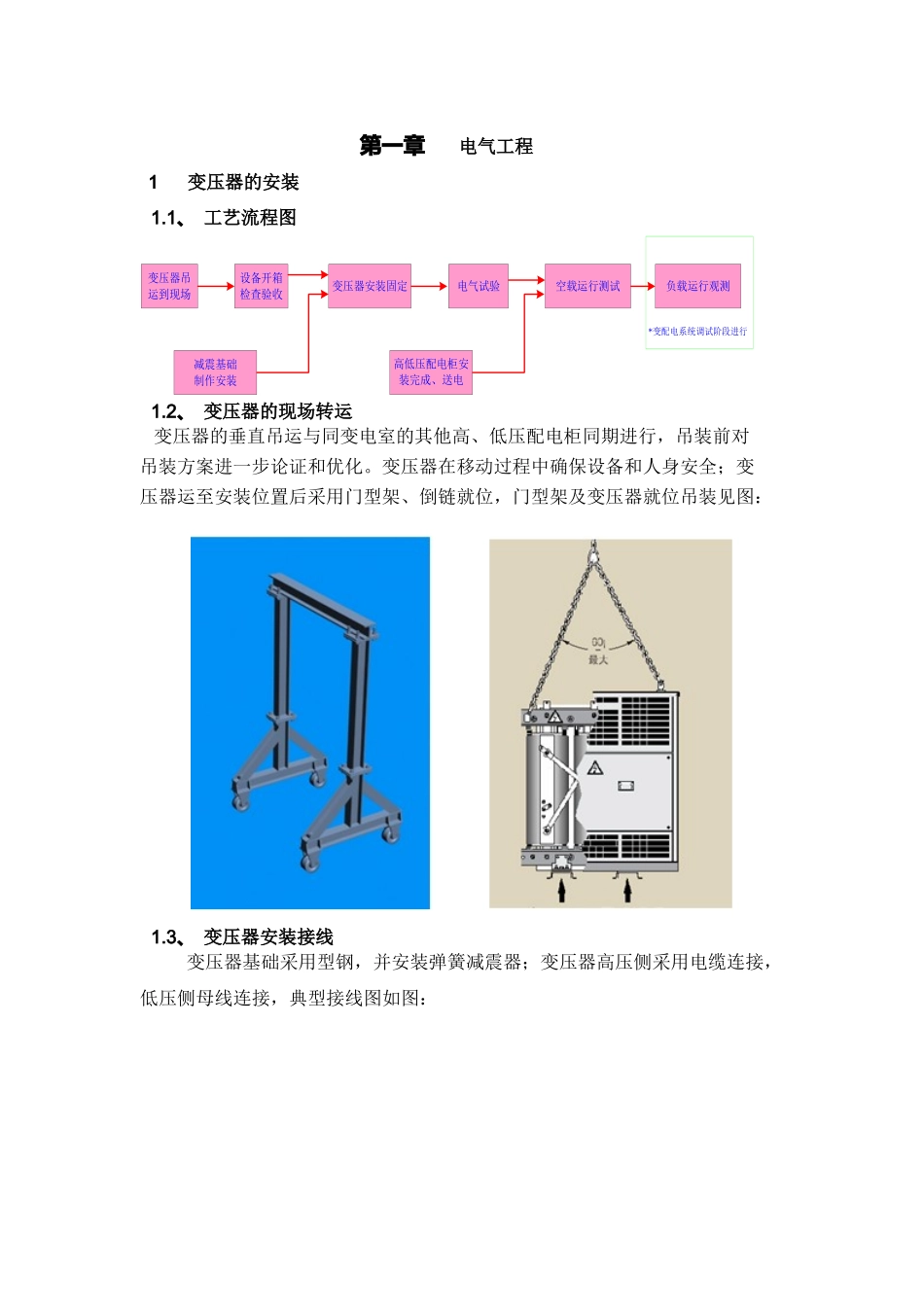

1、 工艺流程图1
2、 变压器的现场转运变压器的垂直吊运与同变电室的其他高、低压配电柜同期进行，吊装前对吊装方案进一步论证和优化
变压器在移动过程中确保设备和人身安全；变压器运至安装位置后采用门型架、倒链就位，门型架及变压器就位吊装见图：1

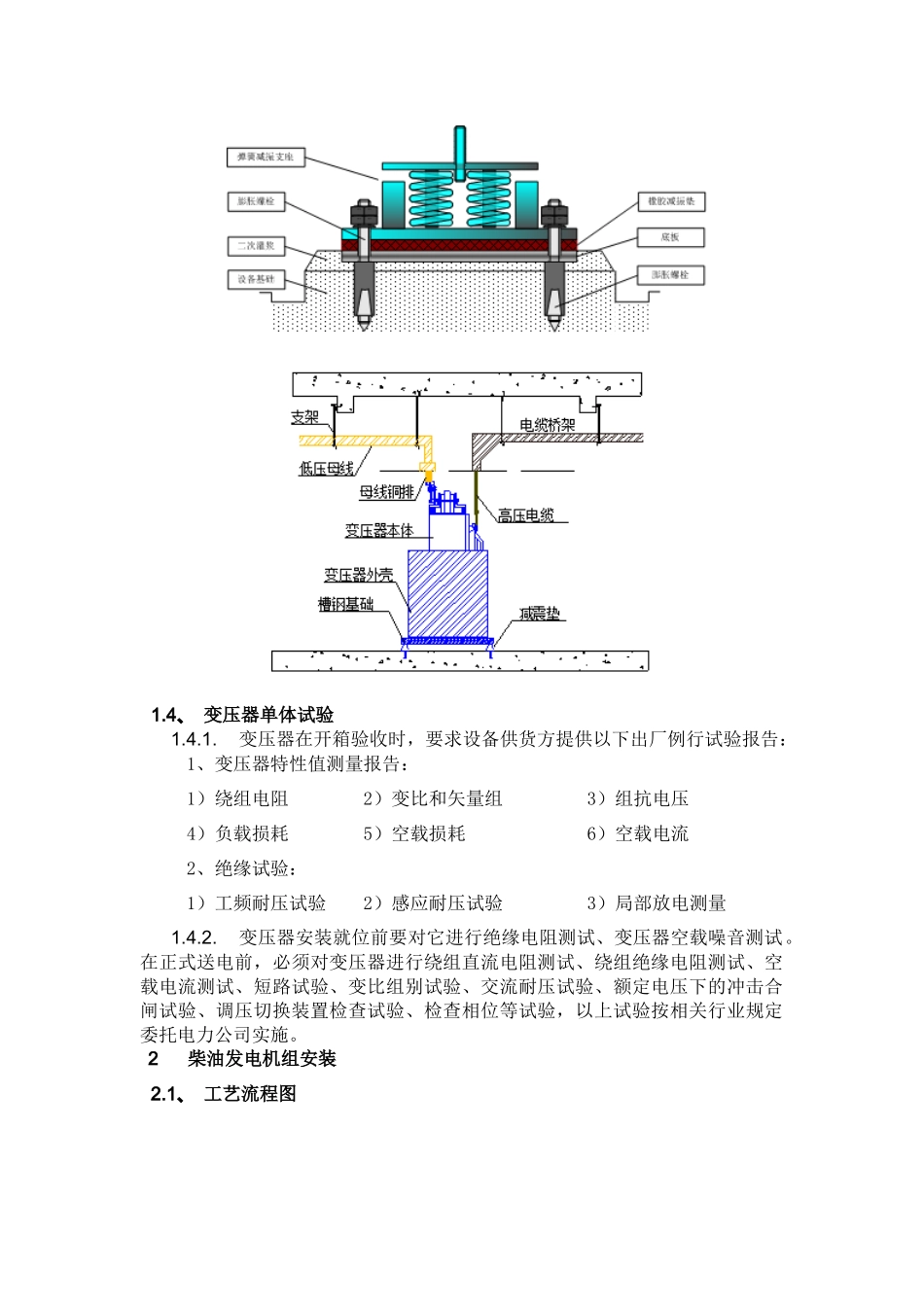

3、 变压器安装接线变压器基础采用型钢，并安装弹簧减震器；变压器高压侧采用电缆连接，低压侧母线连接，典型接线图如图：设备开箱检查验收变压器吊运到现场变压器安装固定电气试验减震基础制作安装空载运行测试高低压配电柜安装完成、送电负载运行观测*变配电系统调试阶段进行1
4、 变压器单体试验1
变压器在开箱验收时，要求设备供货方提供以下出厂例行试验报告：1、变压器特性值测量报告：1）绕组电阻 2）变比和矢量组 3）组抗电压4）负载损耗 5）空载损耗 6）空载电流2、绝缘试验：1）工频耐压试验 2）感应耐压试验 3）局部放电测量1
变压器安装就位前要对它进行绝缘电阻测试、变压器空载噪音测试
在正式送电前，必须对变压器进行绕组直流电阻测试、绕组绝缘电阻测试、空载电流测试、短路试验、变比组别试验、交流耐压试验、额定电压下的冲击合闸试验、调压切换装置检查试验、检查相位等试验，以上试验按相关行业规定委托电力公司实施
2柴油发电机组安装2
1、 工艺流程图基础验收设备开箱检查发电机组安装发电机配电柜安装电气线路敷设及测试发电机配电柜发电机组空载发电机组自动投入试验、负载燃油冲注供油系统试压、冲洗油箱、油管安装排烟系统管路安装尾气处理装置安装消声器安装2
2、 柴油发电机组的现场转运2
机组在楼板上的水平运输过程中，应将机组下铺的方木及滚杠加长，使单位面积受力减少，另外为更加保证安全，应考虑在楼板底加可靠的楼板支撑，见图：2
柴油发电机组的水平度不应超过 0
05/1000，机组连接螺栓拧紧后
