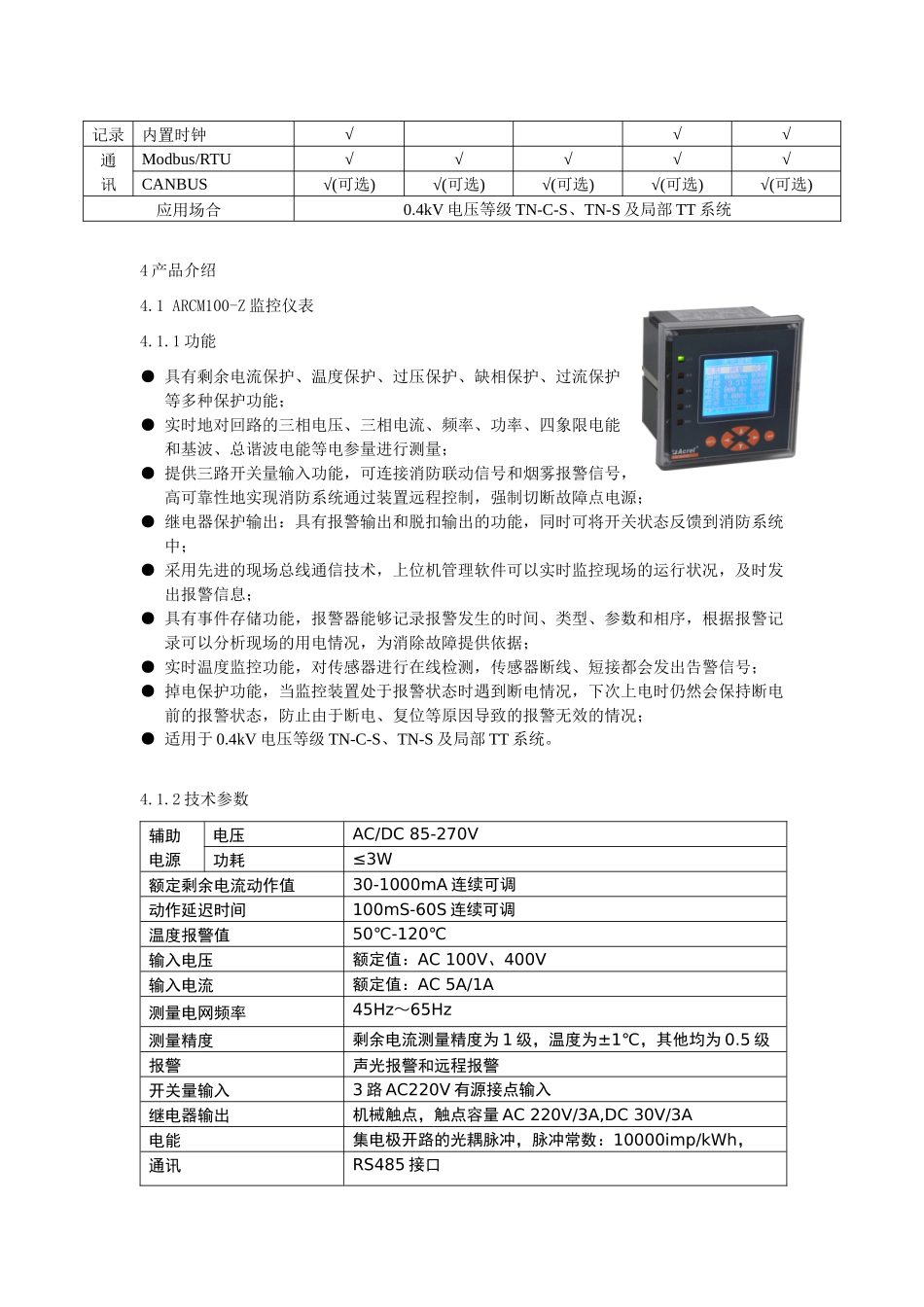

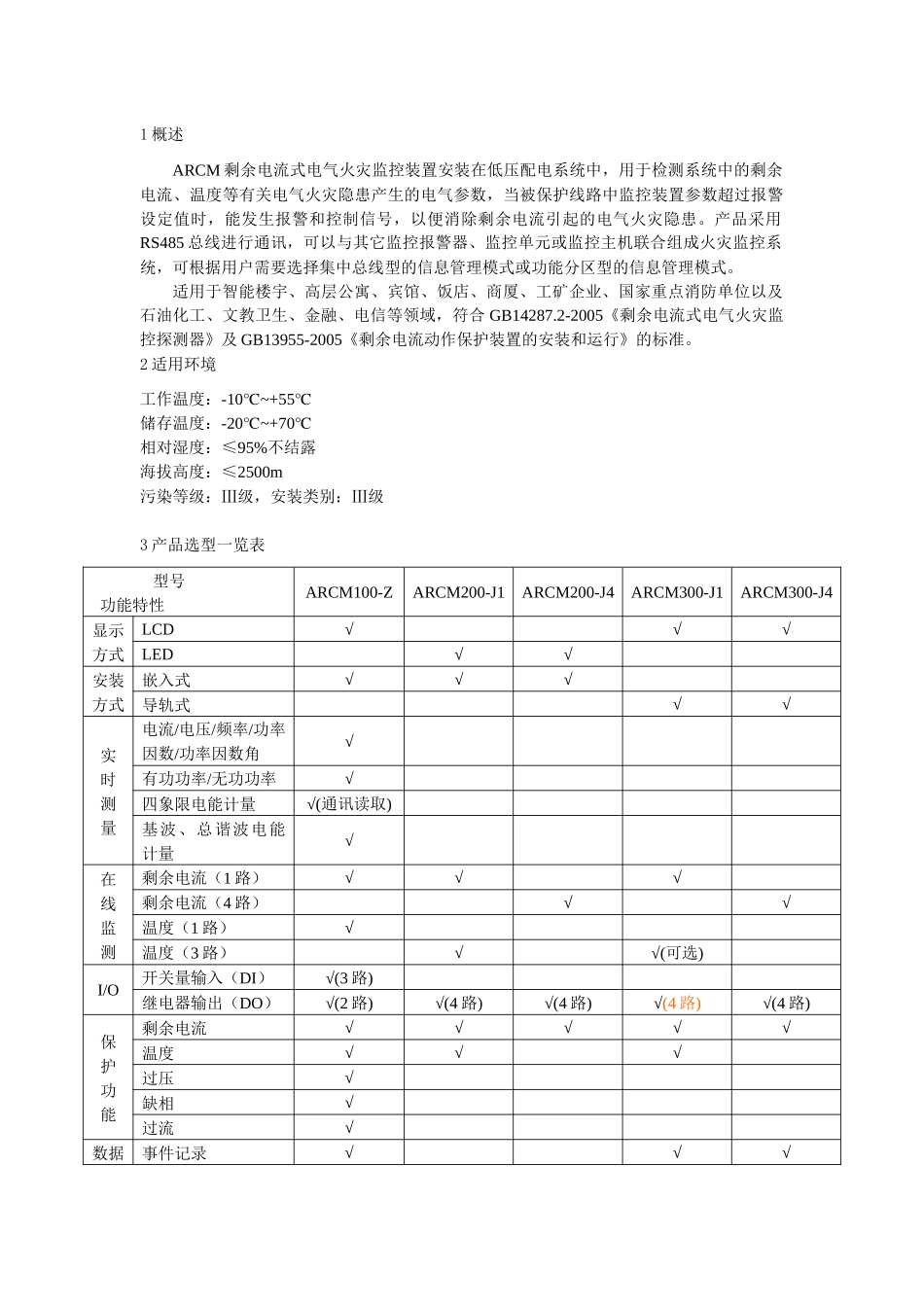

ARCM 剩余电流式电气火灾监控装置及系统选型手册ARCM 剩余电流式电气火灾监控装置及系统上海安科瑞电气股份有限公司1 概述ARCM 剩余电流式电气火灾监控装置安装在低压配电系统中，用于检测系统中的剩余电流、温度等有关电气火灾隐患产生的电气参数，当被保护线路中监控装置参数超过报警设定值时，能发生报警和控制信号，以便消除剩余电流引起的电气火灾隐患。产品采用RS485 总线进行通讯，可以与其它监控报警器、监控单元或监控主机联合组成火灾监控系统，可根据用户需要选择集中总线型的信息管理模式或功能分区型的信息管理模式。适用于智能楼宇、高层公寓、宾馆、饭店、商厦、工矿企业、国家重点消防单位以及石油化工、文教卫生、金融、电信等领域，符合 GB14287.2-2005《剩余电流式电气火灾监控探测器》及 GB13955-2005《剩余电流动作保护装置的安装和运行》的标准。2 适用环境工作温度：-10~+55℃℃储存温度：-20~+70℃℃相对湿度：≤95%不结露海拔高度：≤2500m污染等级：Ⅲ级，安装类别：Ⅲ级3 产品选型一览表 型号功能特性ARCM100-ZARCM200-J1ARCM200-J4ARCM300-J1ARCM300-J4显示方式LCD√√√LED√√安装方式嵌入式√√√导轨式√√实时测量电流/电压/频率/功率因数/功率因数角√有功功率/无功功率√四象限电能计量√(通讯读取)基波、总谐波电能计量√在线监测剩余电流（1 路）√√√剩余电流（4 路）√√温度（1 路）√温度（3 路）√√(可选)I/O开关量输入（DI）√(3 路)继电器输出（DO）√(2 路)√(4 路)√(4 路)√(4 路)√(4 路)保护功能剩余电流√√√√√温度√√√过压√缺相√过流√数据事件记录√√√记录内置时钟√√√通讯Modbus/RTU√√√√√CANBUS√(可选)√(可选)√(可选)√(可选)√(可选)应用场合0.4kV 电压等级 TN-C-S、TN-S 及局部 TT 系统4 产品介绍4.1 ARCM100-Z 监控仪表4.1.1 功能● 具有剩余电流保护、温度保护、过压保护、缺相保护、过流保护等多种保护功能；● 实时地对回路的三相电压、三相电流、频率、功率、四象限电能和基波、总谐波电能等电参量进行测量；● 提供三路开关量输入功能，可连接消防联动信号和烟雾报警信号，高可靠性地实现消防系统通过装置远程控制，强制切断故障点电源；● 继电器保护输出：具有报警输出和脱扣输出的功能，同时可将开关状态反馈到消防系统中；● 采用先进的现场总线通信技术，上位机管理软件可以实时监控现场的运行状况，及时发出报警信息...
