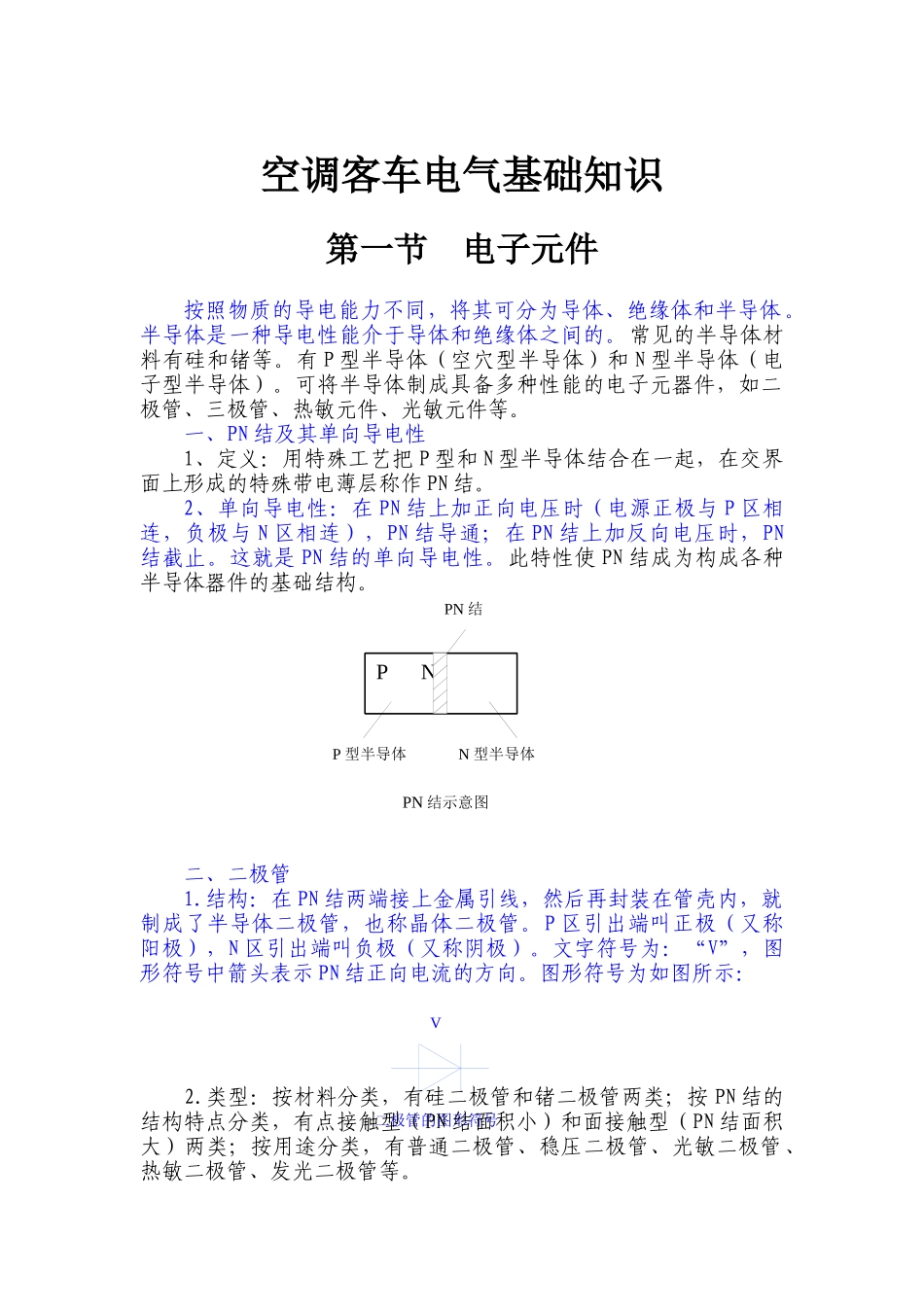

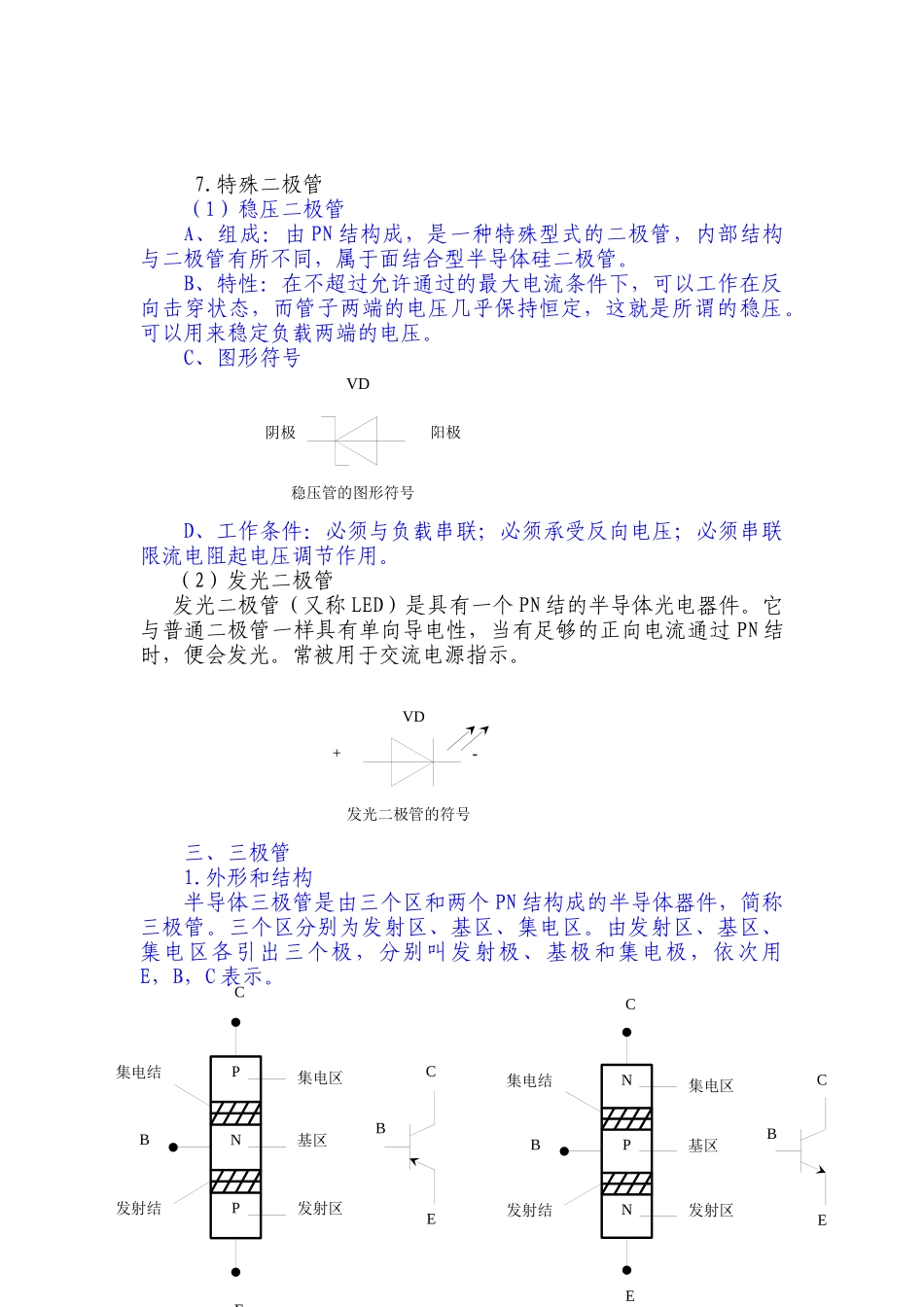

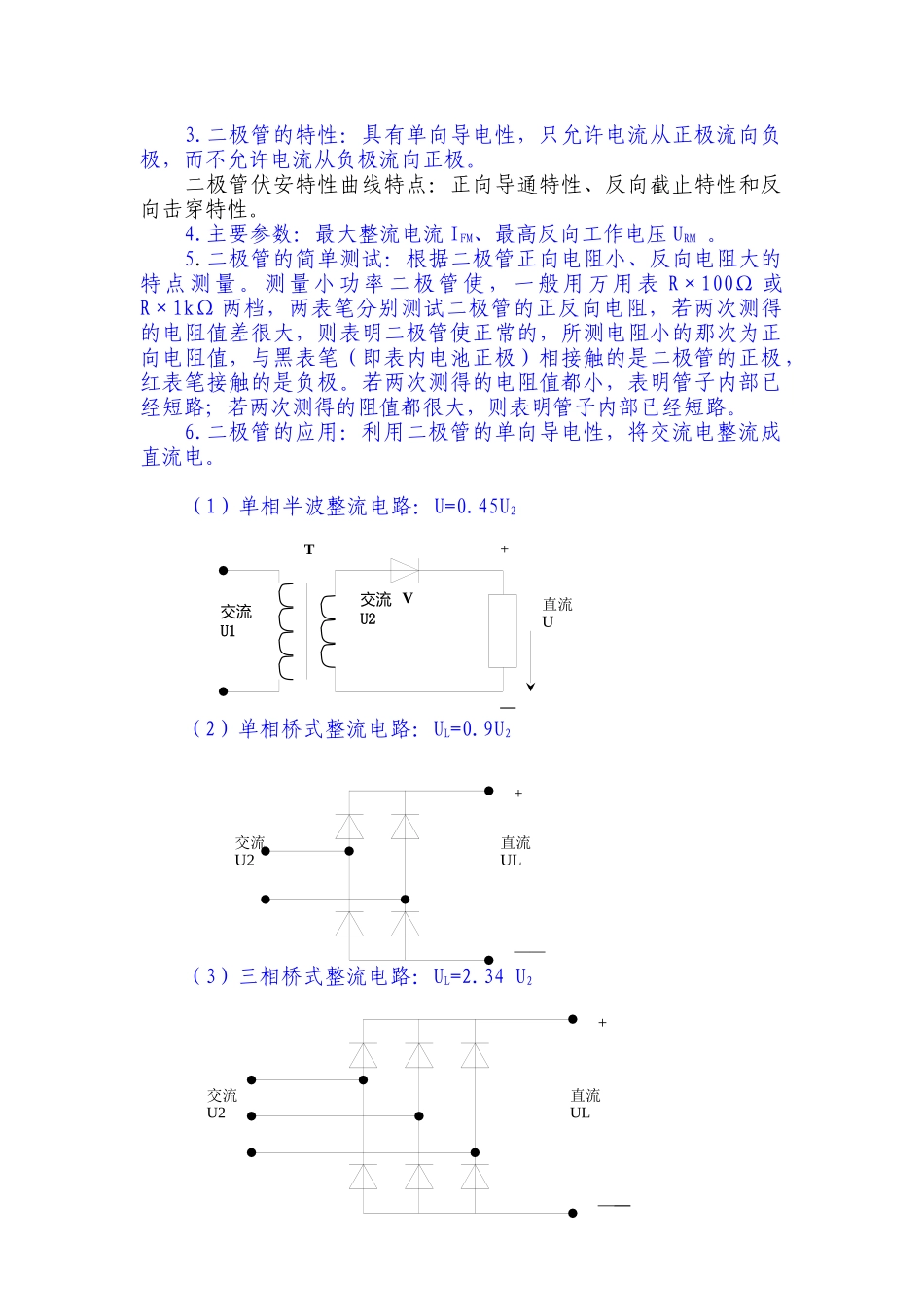

P N P 型半导体N 型半导体PN 结PN 结示意图V 二极管的图形符号空调客车电气基础知识第一节 电子元件按照物质的导电能力不同，将其可分为导体、绝缘体和半导体。半导体是一种导电性能介于导体和绝缘体之间的。常见的半导体材料有硅和锗等。有 P 型半导体（空穴型半导体）和 N 型半导体（电子型半导体）。可将半导体制成具备多种性能的电子元器件，如二极管、三极管、热敏元件、光敏元件等。一、PN 结及其单向导电性1、定义：用特殊工艺把 P 型和 N 型半导体结合在一起，在交界面上形成的特殊带电薄层称作 PN 结。2、单向导电性：在 PN 结上加正向电压时（电源正极与 P 区相连，负极与 N 区相连），PN 结导通；在 PN 结上加反向电压时，PN结截止。这就是 PN 结的单向导电性。此特性使 PN 结成为构成各种半导体器件的基础结构。二、二极管1.结构：在 PN 结两端接上金属引线，然后再封装在管壳内，就制成了半导体二极管，也称晶体二极管。P 区引出端叫正极（又称阳极），N 区引出端叫负极（又称阴极）。文字符号为：“V”，图形符号中箭头表示 PN 结正向电流的方向。图形符号为如图所示：2.类型：按材料分类，有硅二极管和锗二极管两类；按 PN 结的结构特点分类，有点接触型（PN 结面积小）和面接触型（PN 结面积大）两类；按用途分类，有普通二极管、稳压二极管、光敏二极管、热敏二极管、发光二极管等。交流U2+—交流U1VT直流U交流U2+——直流UL+——交流U2直流UL3.二极管的特性：具有单向导电性，只允许电流从正极流向负极，而不允许电流从负极流向正极。二极管伏安特性曲线特点：正向导通特性、反向截止特性和反向击穿特性。4.主要参数：最大整流电流 IFM、最高反向工作电压 URM 。5.二极管的简单测试：根据二极管正向电阻小、反向电阻大的特点测量。测量小功率二极管使，一般用万用表 R×100Ω 或R×1kΩ 两档，两表笔分别测试二极管的正反向电阻，若两次测得的电阻值差很大，则表明二极管使正常的，所测电阻小的那次为正向电阻值，与黑表笔（即表内电池正极）相接触的是二极管的正极，红表笔接触的是负极。若两次测得的电阻值都小，表明管子内部已经短路；若两次测得的阻值都很大，则表明管子内部已经短路。6.二极管的应用：利用二极管的单向导电性，将交流电整流成直流电。（1）单相半波整流电路：U=0.45U2（2）单相桥式整流电路：UL=0.9U2（3）三相桥式整流电路：UL=2.34 U2稳压管的图形符号...
