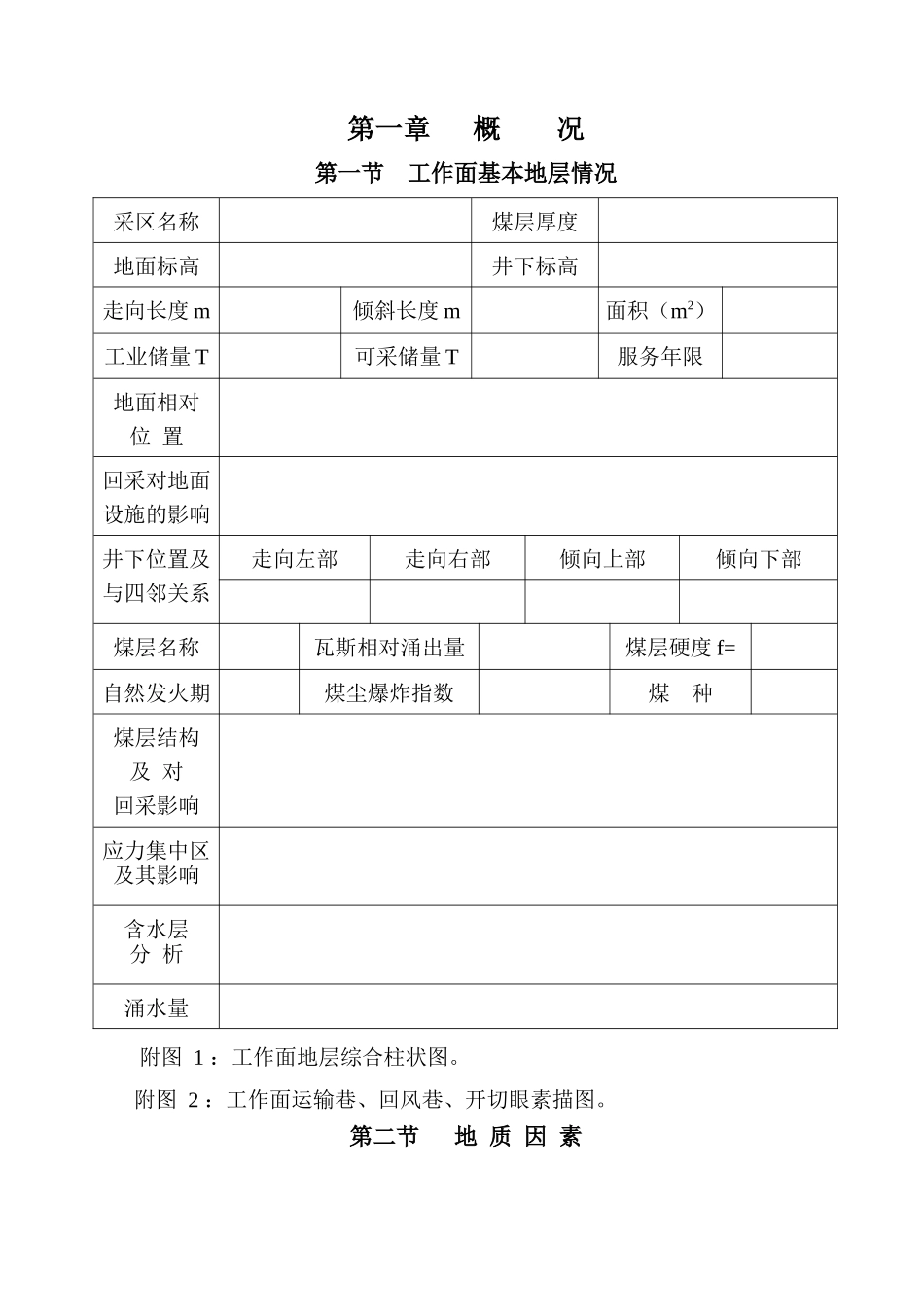

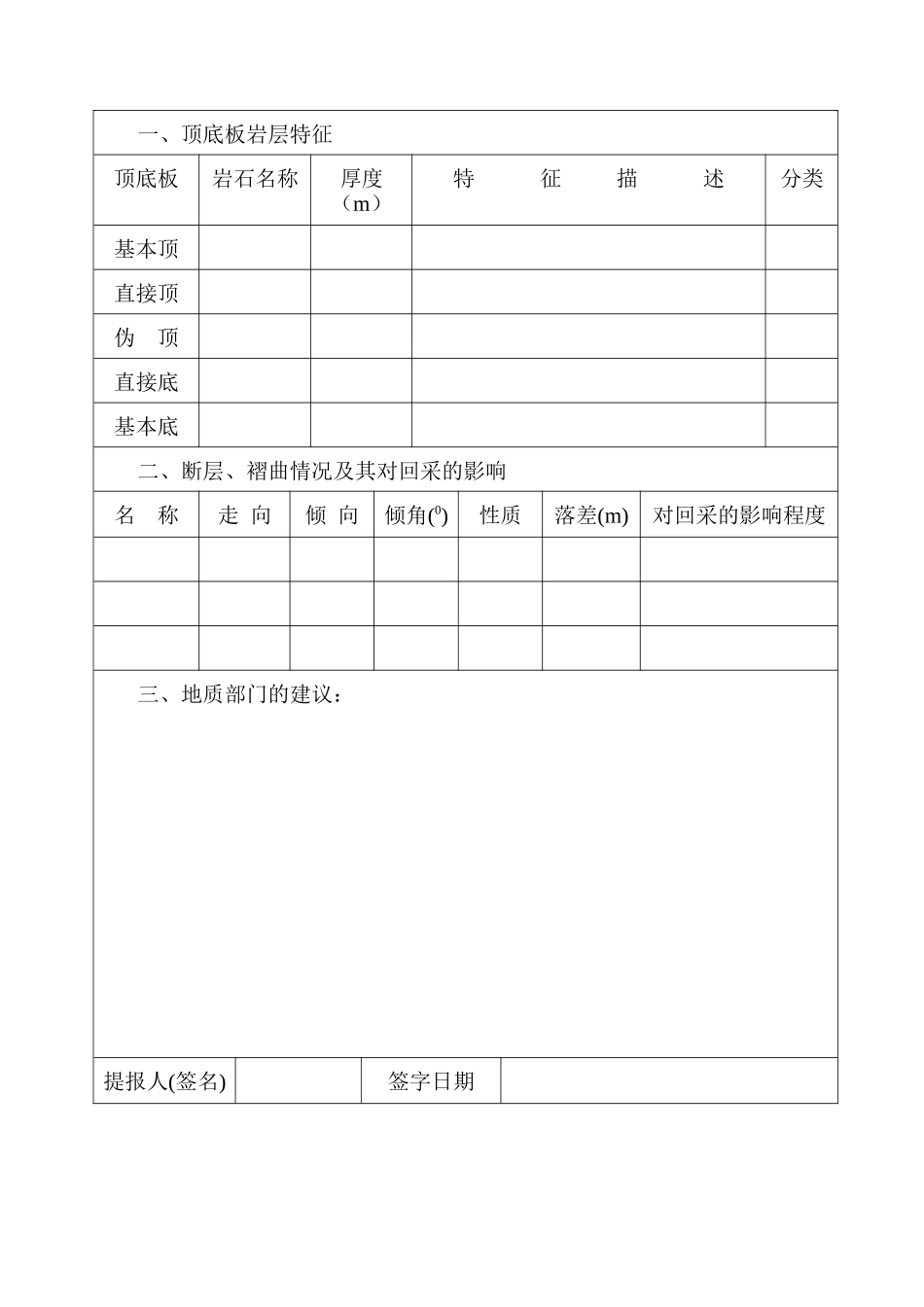

第一章 概 况第一节 工作面基本地层情况采区名称煤层厚度地面标高井下标高走向长度 m倾斜长度 m面积（m2）工业储量 T可采储量 T服务年限地面相对位 置回采对地面设施的影响井下位置及与四邻关系走向左部走向右部倾向上部倾向下部煤层名称瓦斯相对涌出量煤层硬度 f= 自然发火期煤尘爆炸指数煤 种煤层结构及 对回采影响应力集中区及其影响含水层 分 析涌水量附图 1 ：工作面地层综合柱状图。 附图 2 ：工作面运输巷、回风巷、开切眼素描图。第二节 地 质 因 素一、顶底板岩层特征顶底板岩石名称厚度（m）特 征 描 述分类基本顶直接顶伪 顶直接底基本底二、断层、褶曲情况及其对回采的影响 名 称走 向倾 向倾角(0)性质落差(m)对回采的影响程度三、地质部门的建议：提报人(签名)签字日期 第二章 采 煤 方 法采煤方法落煤方式滚筒式采煤机组顶板控制采 高作业方法循环进度第一节 巷 道 布 置一、采区巷道布置概况（包括溜煤眼、硐室及其他巷道）附图 3：工作面工程平面、剖面图（井上下对照、巷道布置） 二、工作面巷道描述巷道名称项 目基 本 描 述轨道巷支护形式巷道净断面巷道用途运输巷支护形式巷道净断面巷道用途开切眼支护形式巷道净断面安装情况第二节 采 煤 工 艺一、 采煤工艺（工艺流程及说明）二、采煤方法 1、采煤机进刀方式 （见附图 4） 2、采煤机正常截割及牵引方式3、各工序与采煤机的安全距离三、工作面正规循环生产能力 W = LShrc =（ × × × × ）T = T式中 : W----工作面正规循环生产能力, T ； L----工作面长度, m ； S----工作面循环进度，m ； h----工作面采高 m ； r----煤的容重，T/m3 ； c---回采率， % 。附图 4 : 采煤机进刀方式示意图第三节 设 备 配 置一、工作面液压支架见下表 6： 表 6-1支 架 型 号合 格 证 号支 架 高 度 m中 心 距 ㎜支 架 宽 度 m初 撑 力 KN工 作 阻 力 KN支护强度 Mpa支 架 重 量 T推溜力/拉架力 KN泵 站 压 力 Mpa对底板平均比压 Mpa二、工作面过度支架三、工作面端头支架 四、工作面采煤机见下表 6： 表 6-2采 煤 机 型 号机 身 长 度 m采 高 m滚 筒 直 径 m截 深 m牵 引 速 度 m/min最大牵引力 KN总 装 机 功 率 KW牵 引 形 式截 割 功 率 KW冷 却 形 式喷 雾 形 式五、工作面刮板运输机见下表 6： 表 ...
