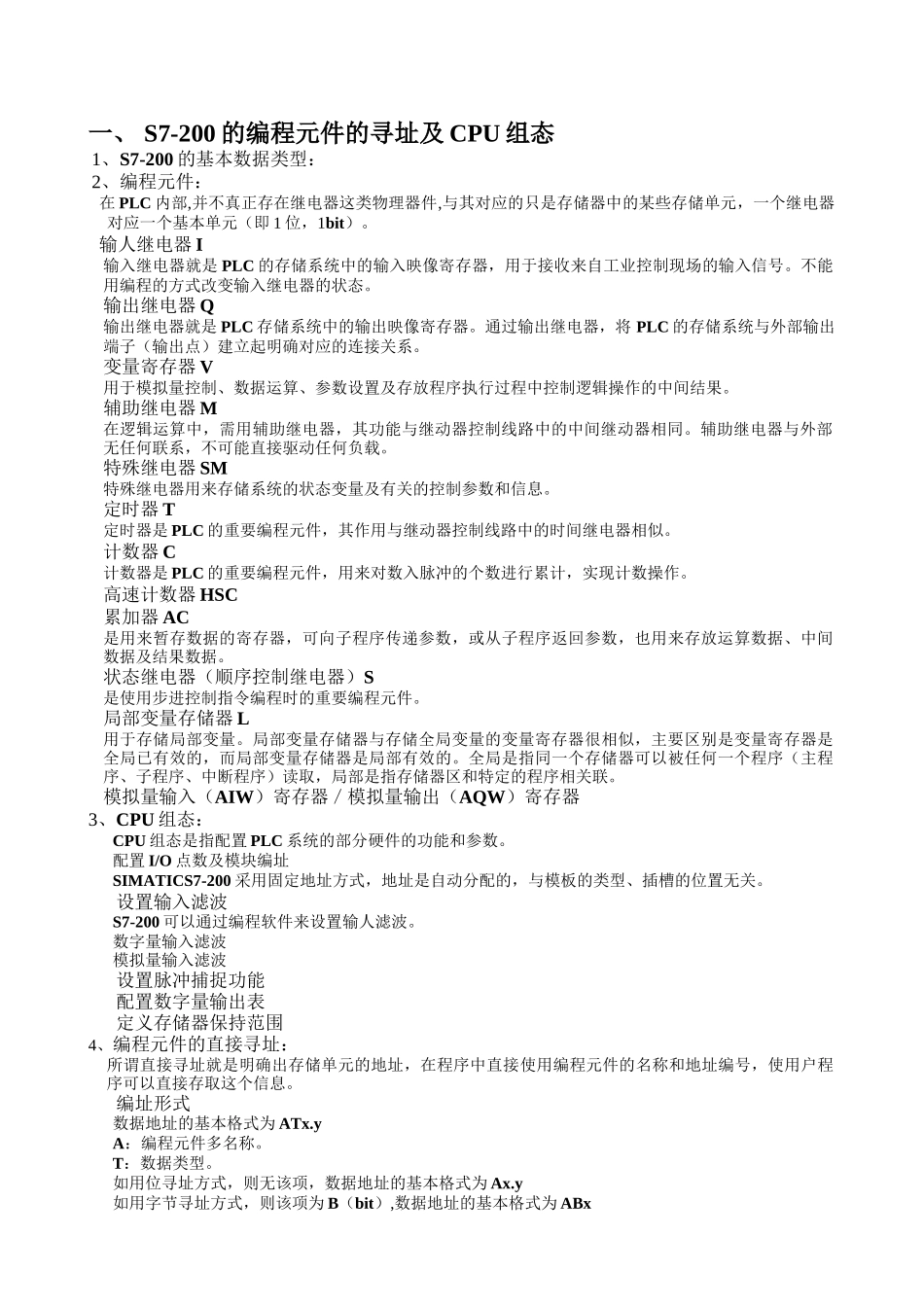

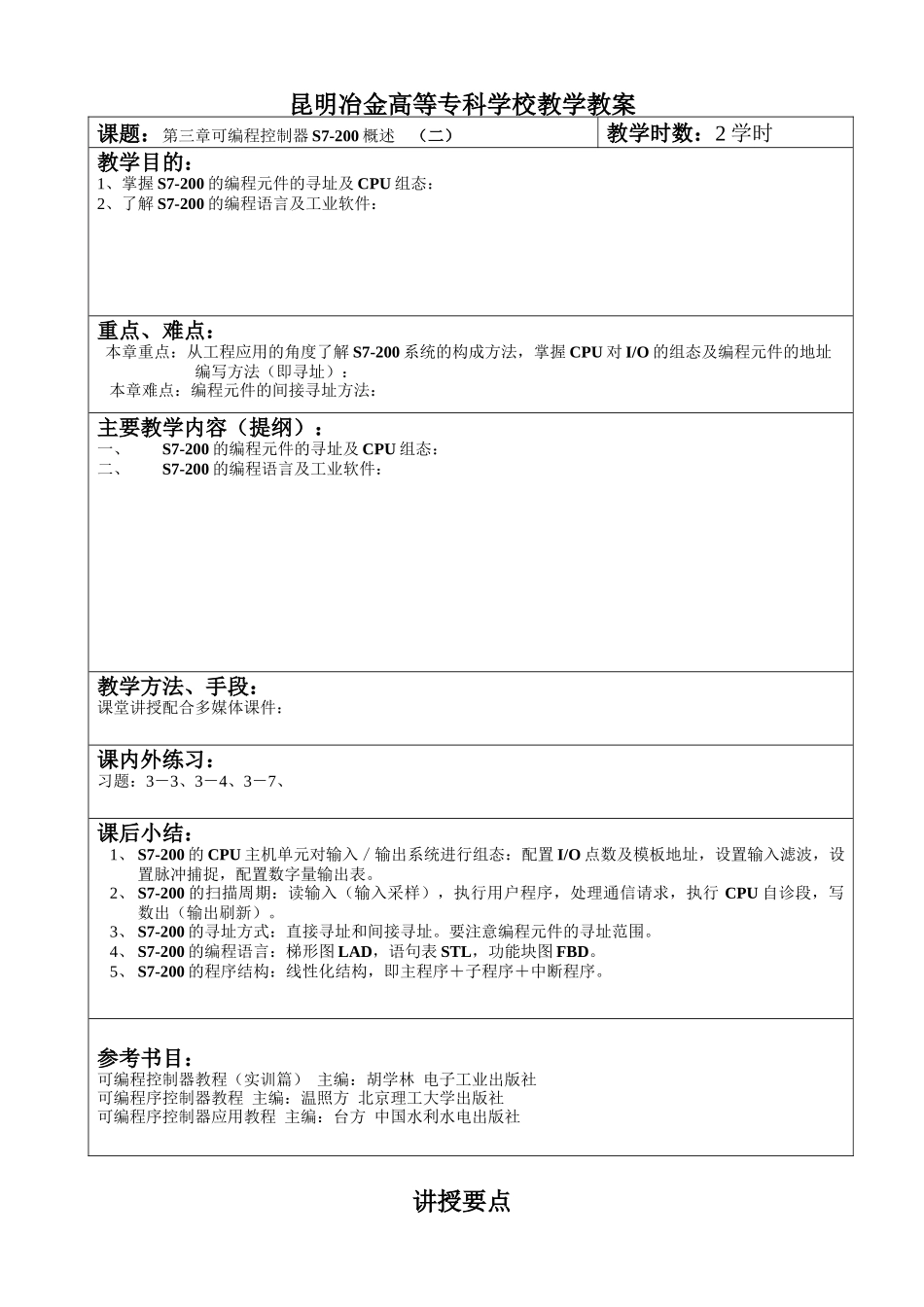

昆明冶金高等专科学校教学教案课题：第三章可编程控制器 S7-200 概述 （二）教学时数：2 学时教学目的：1、掌握 S7-200 的编程元件的寻址及 CPU 组态：2、了解 S7-200 的编程语言及工业软件：重点、难点： 本章重点：从工程应用的角度了解 S7-200 系统的构成方法，掌握 CPU 对 I/O 的组态及编程元件的地址编写方法（即寻址）： 本章难点：编程元件的间接寻址方法：主要教学内容（提纲）：一、S7-200 的编程元件的寻址及 CPU 组态：二、S7-200 的编程语言及工业软件：教学方法、手段：课堂讲授配合多媒体课件：课内外练习：习题：3－3、3－4、3－7、课后小结：1、 S7-200 的 CPU 主机单元对输入／输出系统进行组态：配置 I/O 点数及模板地址，设置输入滤波，设置脉冲捕捉，配置数字量输出表。2、 S7-200 的扫描周期：读输入（输入采样），执行用户程序，处理通信请求，执行 CPU 自诊段，写数出（输出刷新）。3、 S7-200 的寻址方式：直接寻址和间接寻址。要注意编程元件的寻址范围。4、 S7-200 的编程语言：梯形图 LAD，语句表 STL，功能块图 FBD。5、 S7-200 的程序结构：线性化结构，即主程序＋子程序＋中断程序。参考书目：可编程控制器教程（实训篇） 主编：胡学林 电子工业出版社可编程序控制器教程 主编：温照方 北京理工大学出版社可编程序控制器应用教程 主编：台方 中国水利水电出版社讲授要点一、 S7-200 的编程元件的寻址及 CPU 组态1、S7-200 的基本数据类型： 2、编程元件： 在 PLC 内部,并不真正存在继电器这类物理器件,与其对应的只是存储器中的某些存储单元，一个继电器对应一个基本单元（即 1 位，1bit）。 输人继电器 I输入继电器就是 PLC 的存储系统中的输入映像寄存器，用于接收来自工业控制现场的输入信号。不能用编程的方式改变输入继电器的状态。输出继电器 Q输出继电器就是 PLC 存储系统中的输出映像寄存器。通过输出继电器，将 PLC 的存储系统与外部输出端子（输出点）建立起明确对应的连接关系。变量寄存器 V用于模拟量控制、数据运算、参数设置及存放程序执行过程中控制逻辑操作的中间结果。辅助继电器 M在逻辑运算中，需用辅助继电器，其功能与继动器控制线路中的中间继动器相同。辅助继电器与外部无任何联系，不可能直接驱动任何负载。特殊继电器 SM特殊继电器用来存储系统的状态变量及有关的控制参数和信息。定时器 T定时器是 PLC 的重要...
