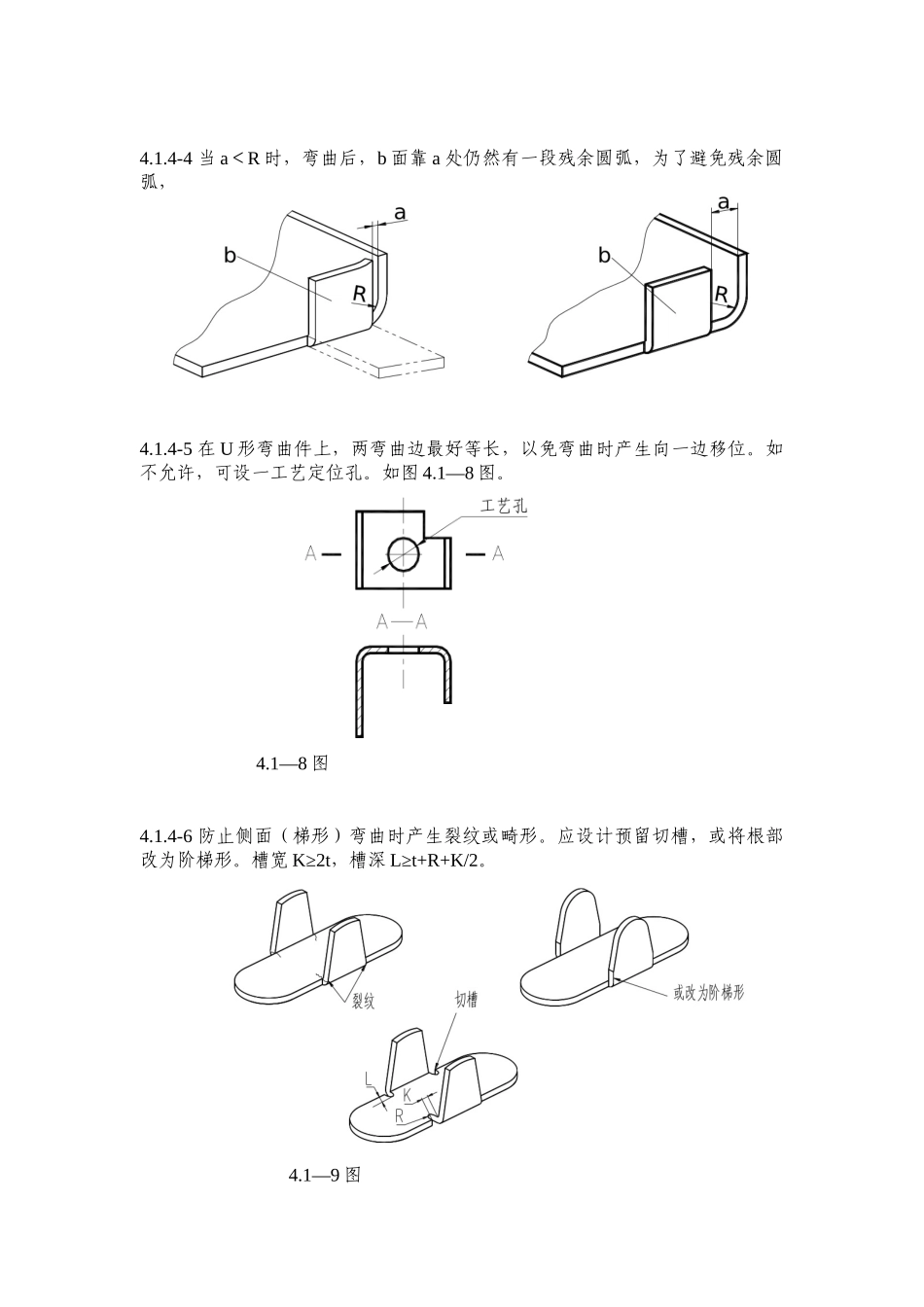

第四章板金件和塑料件的制造工艺性在设计产品零件时，必须考虑到容易制造的问题。尽量想一些方法既能使加工容易，又能使材料节约，还能使强度增加，又不出废品。为此设计人员应该注意以下制造方面事项。 第一节 板金件的工艺性4.1板金件的工艺性是指零件在冲切、弯曲、拉伸加工中的难易程度。良好的工艺应保证材料消耗少，工序数目少，模具结构简单，使用寿命高，产品质量稳定。在一般情况下，对板金件工艺性影响最大的是材料的性能、零件的几何形状、尺寸和精度要求。4.1.1 冲切件的构型原则冲切件的形状应尽量简单，尽量避免冲切件上的过长的悬臂狭槽。如 4.1-1 图： 对一般钢 A≥1.5t 对合金钢 A≥2t 对黄铜、铝 A≥1.2t t—材料厚度。4.1.2 冲切弃料最少以减少料的浪费 如 4。1—2b 图，稍稍更改设计，就会得到更多的零件，将大大节约材料。4.1.3冲孔件的构型原则最小边距和孔间距。零件上冲孔设计应考虑留有合适的孔边距和孔间距以免冲裂。最小孔边距和孔间距见 4.1—1 表。4.1.3-1 最小冲孔直径或方孔的最小边长 冲孔时，应受到冲头强度的限制，冲孔的尺寸不能太小，否则容易损坏冲头。最小冲孔直径及最小边长见 4.1—2 表。 4.1—2 表 t—材料厚度 4.1.3-2 冲切缺口原则 冲切缺口应尽量避免尖角，如 4.1—3a 图所示。尖角形式容易减短模具使用寿命，且尖角处容易产生裂纹。应改为如 4.1—3b 图所示。 R≥0.5t (t─材料厚度) 4.1—3a 图 4.1—3b 图4.1.4弯曲件的结构原则4.1.4-1 板件最小弯曲半径板件弯曲时，若弯曲处的圆角过小，则外表面容易产生裂纹。若弯曲圆角过大，因受到回弹的影响，弯曲件的精度不易保证。为此规定最小弯曲半径。见 4.1-3 表。 4.1—3 表材 料最小弯曲半径（R）冷轧板、电镀锌板、镀锌板 R≥2t黄 铜 板 R≥1t铝 合 金 板 R≥1.2t4.1.4-2 弯曲的直边高度不宜过小，否则不易成形足够的弯矩，很难得到形状准确的零件。其值 h≥R+2t 方可。见 4.1—5 图。 4.1─5 图 4.1─6 图4.1.4-3 弯曲边冲孔时，孔边到弯曲半径 R 中心的距离 L 不得过小，以免弯曲成型后会使孔变形。其值 L≥2t 方可。见 4.1—6 图。4.1.4-4 当 a＜R 时，弯曲后，b 面靠 a 处仍然有一段残余圆弧，为了避免残余圆弧，必须使 a≥R。 4．1—7 图4.1.4-5 在 U 形弯曲件上，两弯曲边最好等长，以免弯曲时产生向一边移位。如不允许，可设一工艺定位孔。如图 4.1—8 ...
