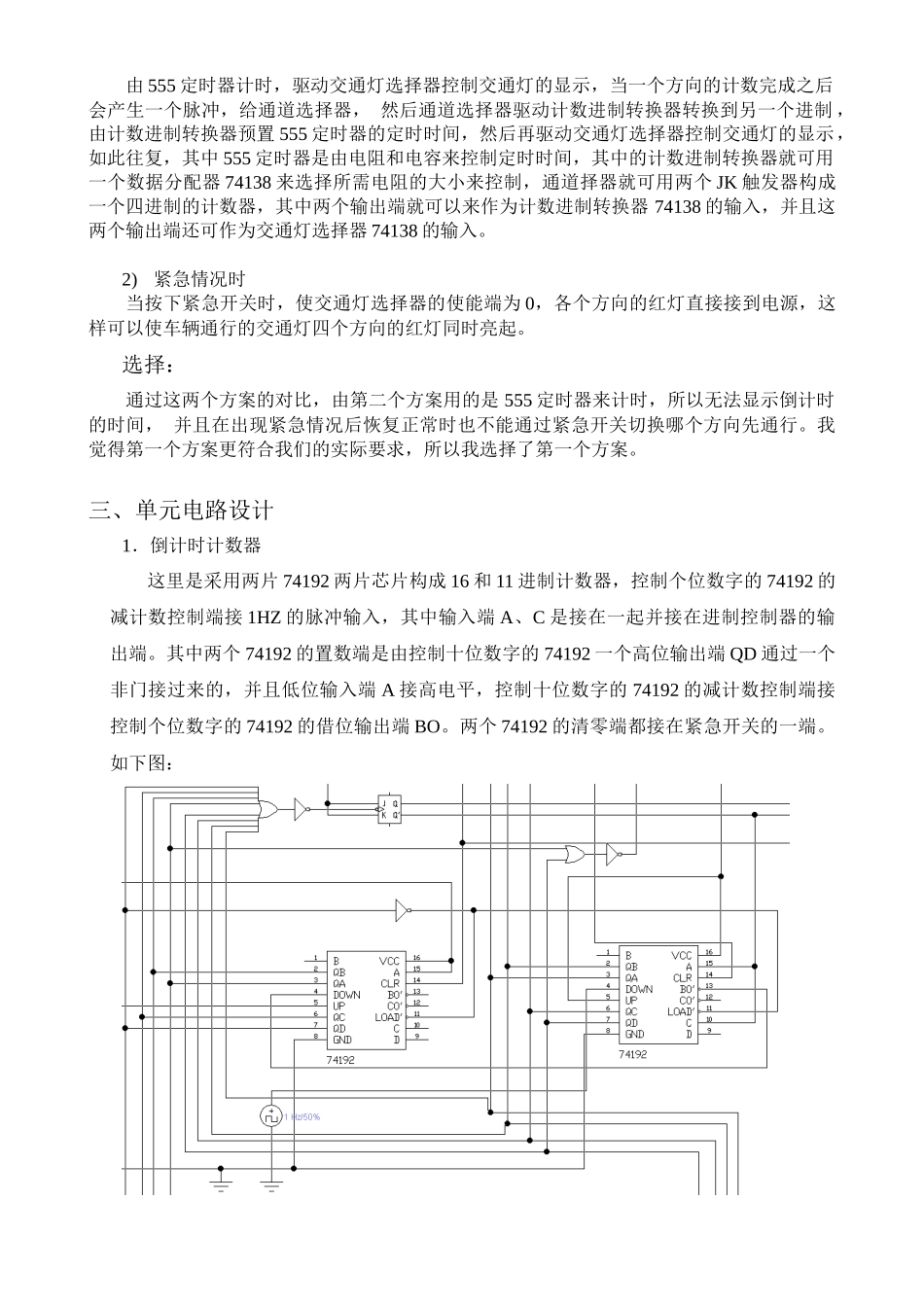

简易交通灯控制逻辑电路设计一、设计任务与要求1．东西方向绿灯亮，南北方向红灯亮，时间 15s。2．东西方向与南北方向黄灯亮，时间 5s。3．南北方向绿灯亮，东西方向红灯亮，时间 l0s。4．如果发生紧急事件，可以手动控制四个方向红灯全亮。二、方案设计与论证根据设计任务与要求，我们可以知道这个交通灯的设计是分主次干道的，两个方面的时间是不同的，东西方向通行 15s，南北方向 10s，这就要求我们要有两个计数器，根据我自己的经验，东西方向通行 15s 完，倒计时数字显示器会显示到 0，然后切换到南北方向通行10s 完之后， 倒计时数字显示器也会显示到 0 之后然后切换到东西方向，这样如此循环，这样的话我们就要设计一个 16 进制和一个 11 进制的计数器，根据我们所学和知识，可以用两片 74192 芯片来构成对应进制的计数器，由于是 15 和 10 之间循环切换，我们可以用利用 JK触发器的翻转功能来实现两种进制计数器之间的切换；当然还有每个方向倒计时只有 5s 时，黄灯闪，一直到 0 为止，由于黄灯是当两个计数器倒计时到 5 时开始闪，我们就可以在这时发出一个脉冲然后一直保持到 0，或者是接收 0~5 这段时间的脉冲都可以控黄灯只在到了这段时间才亮；还有就是一个紧急开关，我们可以控制在出现紧急情况时使用清零端使之清零 ，并且红灯直接接到电源，使之一直处于亮的状态。方案一： 交通灯控制原理图：倒 计 时计数器计数进制转换器黄灯控制器交通显示灯时间显示 器紧急开关秒脉冲源555 定时 器计数进制转换器交通显示灯紧急开关交通灯选择器通道选择器 图 11) 正常运行时首先倒计时预置数，通过秒脉冲源给倒计数器发送秒脉冲，倒计时器开始倒计时，驱动时间显示器显示，并且交通灯也正常运行，当倒计时器计到 5s 时，我们当然同时可以在时间显示器上看到，这时倒计时器驱动黄灯控制器，使正在亮绿灯方向的黄灯闪烁，当倒计时器计到 0 时，驱动计数进制转换器，使倒计时器预置为另一个进制，并同时控制和改变交通灯的显示，其实就是计数进制转换器既可以完成进制转换，也同时充当了交通灯的转换功能 。如此往复循环。2) 紧急情况时当按下紧急开关时，倒计时器一直处于清零状态，车辆通行的交通灯四个方向的红灯同时亮起。并且在出现紧急情况后恢复正常时通过紧急开关可以切换哪个方向先通行。方案二：交通灯控制原理图： 图 21)正常运行时由 555 定时器计时，驱动交通灯选择器控制交...
