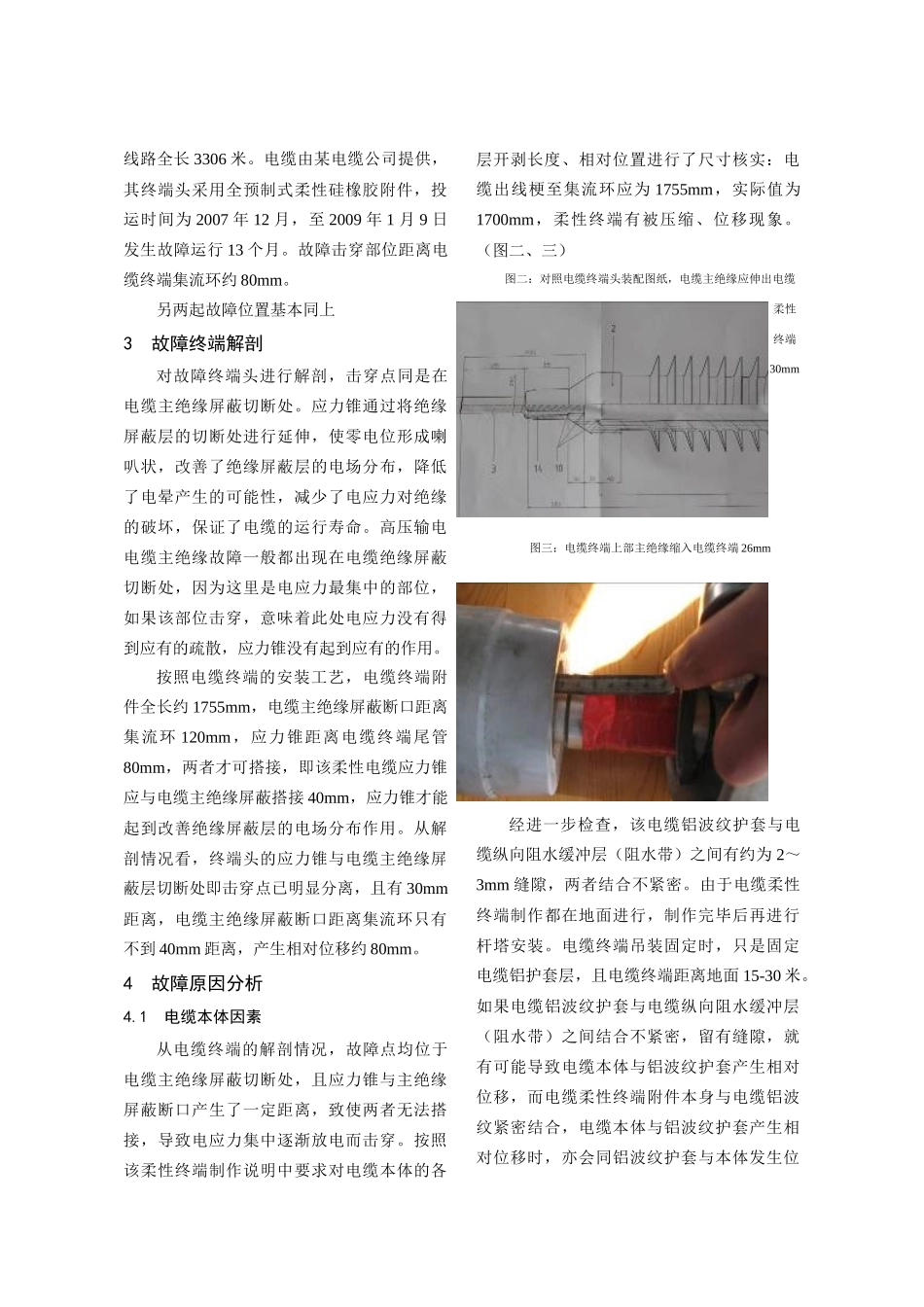

高压柔性电缆终端使用出现问题及对策崔立勇 姜涛 李少勇 孙占功济南供电公司 济南市经四路 623 号 250012摘要:济南供电公司在 2008 年 1 月至 2009 年 1 月连续发生四起 110KV 电缆柔性终端击穿故障,本文对故障的原因进行了详细的分析和总结,并提出了整改方案和预防措施。关键词:柔性电缆终端 应力锥 位移 故障 电场 对策1 引言柔性电缆终端做为解决高压交联电缆传统终端结构复杂、安装不便、运行中泄漏进潮等诸多缺点的更新换代产品,运行可靠且无需维护,是高压交联电缆的理想附件,其主要优点有:无油、无气、无瓷、无可燃可爆介质;无泄漏、无噪声、无任何环境污染;免维护、免充气换油,适用于无人执守变电站;体积小、重量轻、便于运输安装施工;设计电场均匀、材质性能、闪络电压高;局部放电量优于国际标准,且随运行时间增加而衰减;介质损耗因数小且介质绝缘热稳定性好;动热稳定和机械耐受特性优于国家标准;适用于多种运行环境,高原、湿热、寒冷、沿海污秽地区均可选用等。济南供电公司自 2001 年以来,推广使用高压柔性电缆终端,至今已使用 60 余套。近年来,城市电缆化改造工程迅速膨胀,柔性电缆终端随之大量增加。通过几年的运行,由于高压电缆及终端设计选型、安装工艺等环节出现问题,导致近一年来电缆柔性终端连续发生四起故障,给电缆的安全运行敲响了警钟。2008 年 1 月 23 日济南供电公司 110KV 美匡线和 2009 年 1 月 9 日 110KV 隆南线等四条线路相继发生柔性电缆终端单相击穿故障,一年的时间里,不同线路的四条电缆发生同样的故障,这其中是否存在一些必然的联系。为此对故障电缆终端进行了解剖,组织专家进行了深入的分析,找出了故障原因,研究解决该问题的最佳方案。2 故障电缆基本情况举例110KV 美匡线电缆型号为 ZR-YJLW03,线路全长 1841 米。电缆由某电缆公司提供,其终端头采用全预制式柔性硅橡胶附件,投运时间为 2007 年 8 月 23 日,至 2008 年 1 月23 日发生故障运行不足半年时间。故障击穿部 位距 离集 流环 约83mm。(如图一)图一:110KV 美匡线 C 相故障点110KV 隆南线电缆型号为 ZR-YJLW03,线路全长 3306 米。电缆由某电缆公司提供,其终端头采用全预制式柔性硅橡胶附件,投运时间为 2007 年 12 月,至 2009 年 1 月 9 日发生故障运行 13 个月。故障击穿部位距离电缆终端集流环约 80mm。另两起故障位置基本同上...
