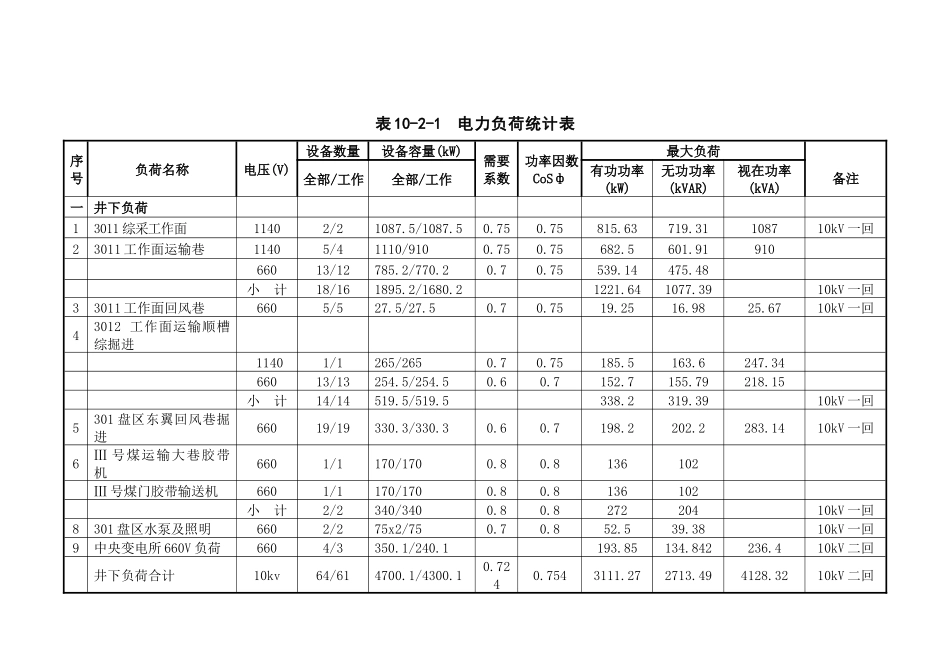

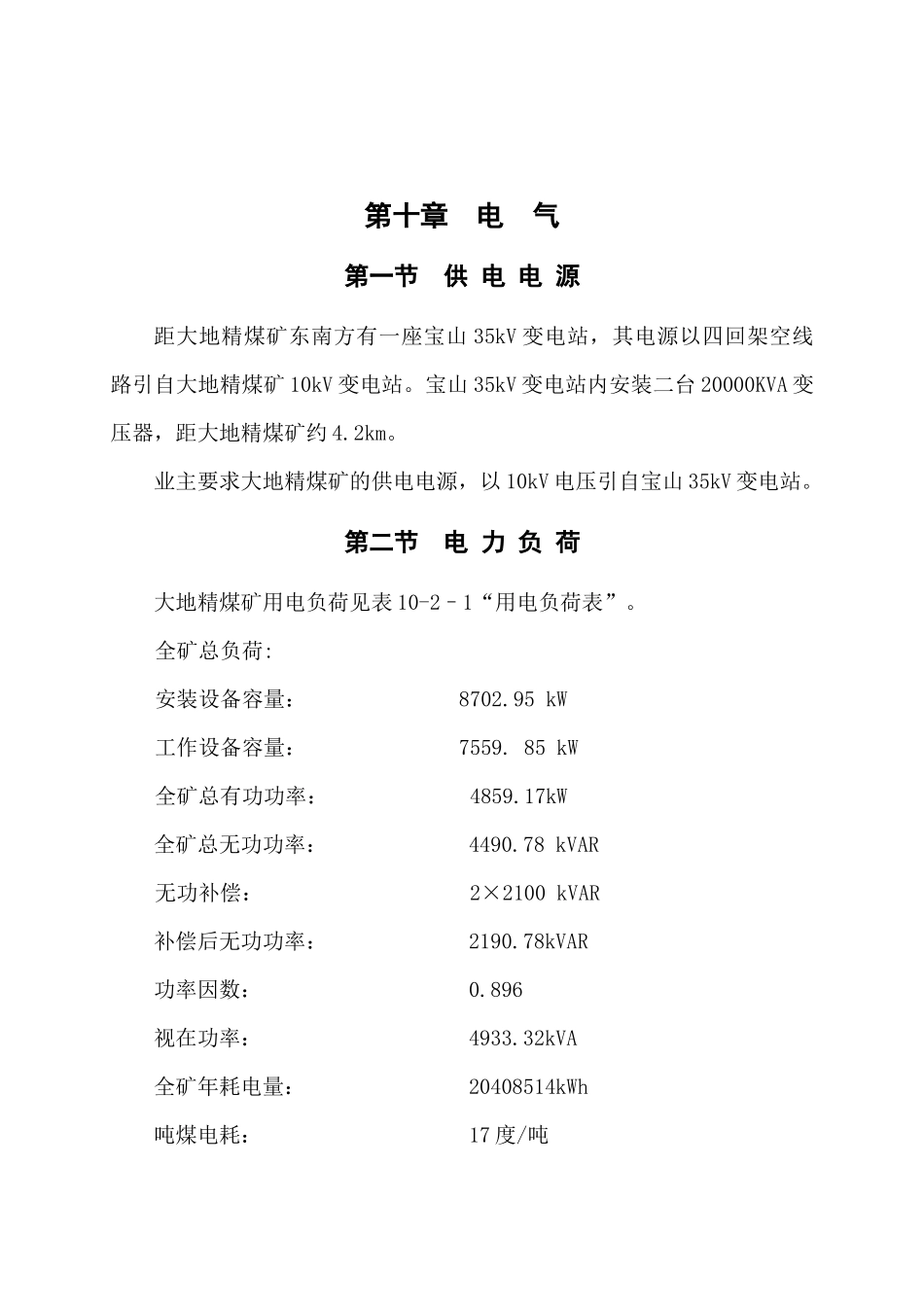

第十章 电 气第一节 供 电 电 源距大地精煤矿东南方有一座宝山 35kV 变电站，其电源以四回架空线路引自大地精煤矿 10kV 变电站。宝山 35kV 变电站内安装二台 20000KVA 变压器，距大地精煤矿约 4.2km。 业主要求大地精煤矿的供电电源，以 10kV 电压引自宝山 35kV 变电站。第二节 电 力 负 荷大地精煤矿用电负荷见表 10-2–1“用电负荷表”。全矿总负荷:安装设备容量： 8702.95 kW工作设备容量： 7559. 85 kW全矿总有功功率： 4859.17kW全矿总无功功率： 4490.78 kVAR无功补偿： 2×2100 kVAR补偿后无功功率： 2190.78kVAR功率因数： 0.896视在功率： 4933.32kVA全矿年耗电量： 20408514kWh吨煤电耗： 17 度/吨表 10-2-1 电力负荷统计表序号负荷名称电压(V)设备数量设备容量(kW)需要系数功率因数CoSф最大负荷备注全部/工作全部/工作有功功率(kW)无功功率(kVAR)视在功率(kVA)一 井下负荷13011 综采工作面11402/21087.5/1087.50.750.75815.63719.31108710kV 一回23011 工作面运输巷11405/41110/9100.750.75682.5601.9191066013/12785.2/770.20.70.75539.14475.48小 计18/161895.2/1680.21221.641077.3910kV 一回33011 工作面回风巷6605/527.5/27.50.70.7519.2516.9825.6710kV 一回43012 工作面运输顺槽综掘进11401/1265/2650.70.75185.5163.6247.3466013/13254.5/254.50.60.7152.7155.79218.15小 计14/14519.5/519.5338.2319.3910kV 一回5301 盘区东翼回风巷掘进66019/19330.3/330.30.60.7198.2202.2283.1410kV 一回6Ⅲ 号煤运输大巷胶带机6601/1170/1700.80.8136102Ⅲ 号煤门胶带输送机6601/1170/1700.80.8136102小 计2/2340/3400.80.827220410kV 一回8301 盘区水泵及照明6602/275x2/750.70.852.539.3810kV 一回9中央变电所 660V 负荷6604/3350.1/240.1193.85134.842236.410kV 二回井下负荷合计10kv64/614700.1/4300.10.7240.7543111.272713.494128.3210kV 二回续表 10-2-1 电力负荷统计表序号负荷名称电压(V)设备数量设备容量(kW)需要系数功率因数CoSф最大负荷备注全部/工作全部/工作有功功率(kW)无功功率(kVAR)视在功率(kVA)二 通风机房负荷4/31275/6450.780.85503.1311.79591.8810kV 二回三 工业场地负荷1主井驱动机、生产系统主井驱动机房、原煤仓上10/10612.25/612.250.750.75459.19404.97生产系统配电室56/561077.55/1077.550.650.7700.41714.56小 计10Kv66/661689....
