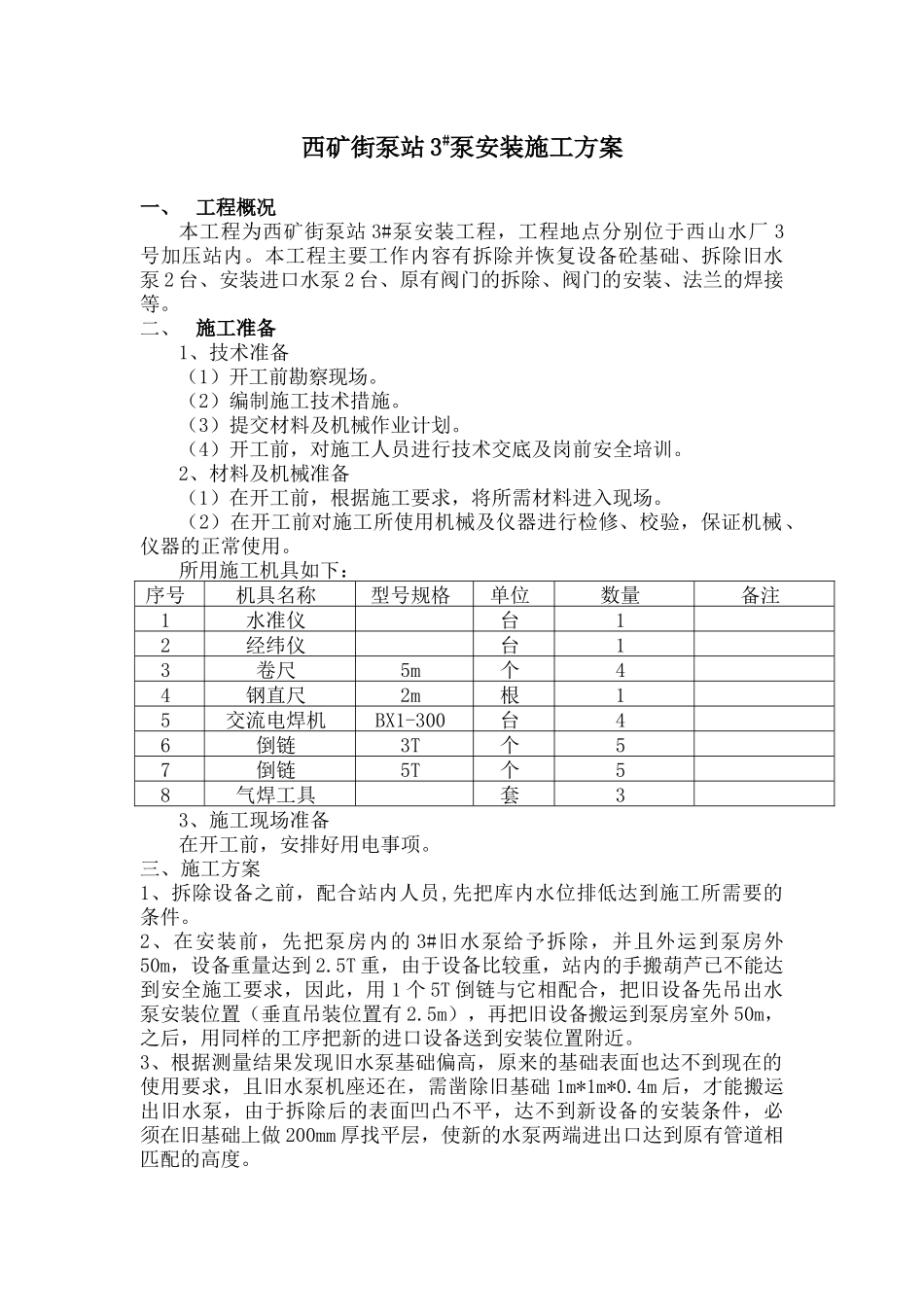

西矿街泵站 3#泵安装施工方案一、 工程概况本工程为西矿街泵站 3#泵安装工程，工程地点分别位于西山水厂 3号加压站内。本工程主要工作内容有拆除并恢复设备砼基础、拆除旧水泵 2 台、安装进口水泵 2 台、原有阀门的拆除、阀门的安装、法兰的焊接等。二、 施工准备1、技术准备（1）开工前勘察现场。（2）编制施工技术措施。（3）提交材料及机械作业计划。（4）开工前，对施工人员进行技术交底及岗前安全培训。2、材料及机械准备（1）在开工前，根据施工要求，将所需材料进入现场。（2）在开工前对施工所使用机械及仪器进行检修、校验，保证机械、仪器的正常使用。所用施工机具如下：序号机具名称型号规格单位数量备注1水准仪台12经纬仪台13卷尺5m个44钢直尺2m根15交流电焊机BX1-300台46倒链3T个57倒链5T个58气焊工具套33、施工现场准备在开工前，安排好用电事项。三、施工方案1、拆除设备之前，配合站内人员,先把库内水位排低达到施工所需要的条件。2、在安装前，先把泵房内的 3#旧水泵给予拆除，并且外运到泵房外50m，设备重量达到 2.5T 重，由于设备比较重，站内的手搬葫芦已不能达到安全施工要求，因此，用 1 个 5T 倒链与它相配合，把旧设备先吊出水泵安装位置（垂直吊装位置有 2.5m），再把旧设备搬运到泵房室外 50m，之后，用同样的工序把新的进口设备送到安装位置附近。3、根据测量结果发现旧水泵基础偏高，原来的基础表面也达不到现在的使用要求，且旧水泵机座还在，需凿除旧基础 1m*1m*0.4m 后，才能搬运出旧水泵，由于拆除后的表面凹凸不平，达不到新设备的安装条件，必须在旧基础上做 200mm 厚找平层，使新的水泵两端进出口达到原有管道相匹配的高度。4、在新做砼基础凝固时间里，把原有的蝶阀 DN300 的 2 个、止回阀DN300 的 2 个、伸缩器 DN300 的 3 个、法兰 DN300 的 2 付，进行拆除，并把新的进口的同规格同数量的阀门、伸缩器安装到位。5、拆除原有异径管 DN300*150 的 1 个，DN300*200 的 1 个，更换旧法兰DN300 的 1 付，之后焊接新的偏心异径管（同规格、同数量）。水泵进出口端的法兰和原来的不一样，现在需要新安装 DN150 法兰 1 片，DN200 法兰 1 片与之配套使用。6、基础达到要求后，把新的水泵再安装到位置上。7、以上工程量均为安装 1 台的工作量，现在安装这样的设备为 2 台。8、新安装配电柜 1 台。9、西矿街泵房更换了 DN65 截止阀 3 个、DN80 止回...
