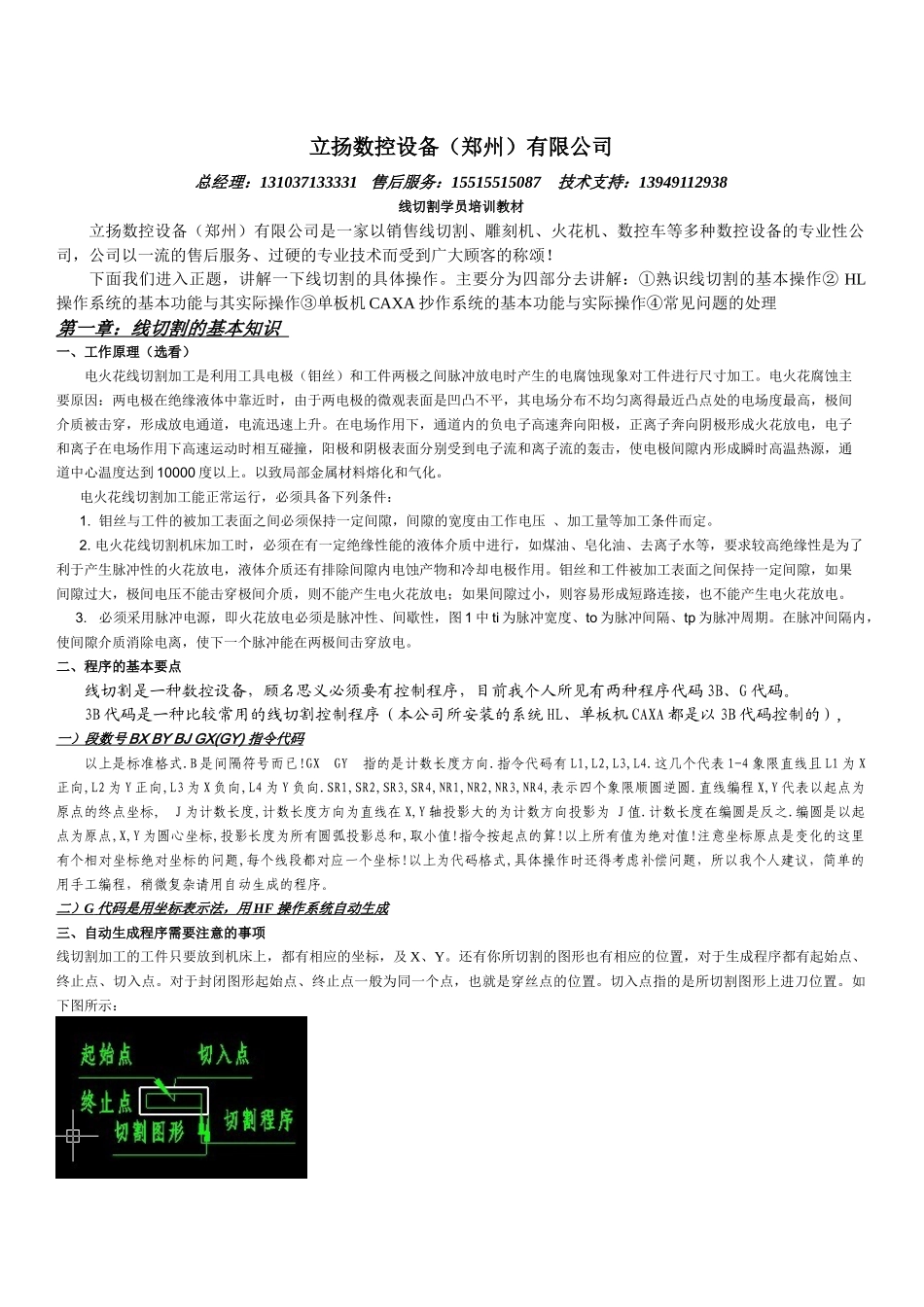

立扬数控设备（郑州）有限公司总经理：131037133331 售后服务：15515515087 技术支持：13949112938线切割学员培训教材立扬数控设备（郑州）有限公司是一家以销售线切割、雕刻机、火花机、数控车等多种数控设备的专业性公司，公司以一流的售后服务、过硬的专业技术而受到广大顾客的称颂！下面我们进入正题，讲解一下线切割的具体操作。主要分为四部分去讲解：①熟识线切割的基本操作② HL操作系统的基本功能与其实际操作③单板机 CAXA 抄作系统的基本功能与实际操作④常见问题的处理第一章：线切割的基本知识 一、工作原理（选看）电火花线切割加工是利用工具电极（钼丝）和工件两极之间脉冲放电时产生的电腐蚀现象对工件进行尺寸加工。电火花腐蚀主要原因：两电极在绝缘液体中靠近时，由于两电极的微观表面是凹凸不平，其电场分布不均匀离得最近凸点处的电场度最高，极间介质被击穿，形成放电通道，电流迅速上升。在电场作用下，通道内的负电子高速奔向阳极，正离子奔向阴极形成火花放电，电子和离子在电场作用下高速运动时相互碰撞，阳极和阴极表面分别受到电子流和离子流的轰击，使电极间隙内形成瞬时高温热源，通道中心温度达到 10000 度以上。以致局部金属材料熔化和气化。 电火花线切割加工能正常运行，必须具备下列条件： 1. 钼丝与工件的被加工表面之间必须保持一定间隙，间隙的宽度由工作电压 、加工量等加工条件而定。 2. 电火花线切割机床加工时，必须在有一定绝缘性能的液体介质中进行，如煤油、皂化油、去离子水等，要求较高绝缘性是为了利于产生脉冲性的火花放电，液体介质还有排除间隙内电蚀产物和冷却电极作用。钼丝和工件被加工表面之间保持一定间隙，如果间隙过大，极间电压不能击穿极间介质，则不能产生电火花放电；如果间隙过小，则容易形成短路连接，也不能产生电火花放电。 3. 必须采用脉冲电源，即火花放电必须是脉冲性、间歇性，图 1 中 ti 为脉冲宽度、to 为脉冲间隔、tp 为脉冲周期。在脉冲间隔内，使间隙介质消除电离，使下一个脉冲能在两极间击穿放电。 二、程序的基本要点线切割是一种数控设备，顾名思义必须要有控制程序，目前我个人所见有两种程序代码 3B、G 代码。3B 代码是一种比较常用的线切割控制程序（本公司所安装的系统 HL、单板机 CAXA 都是以 3B 代码控制的）,一）段数号 BX BY BJ GX(GY) 指令代码 以上是标准格式.B 是间隔符号而已!GX GY 指的是计数长度方向.指...
