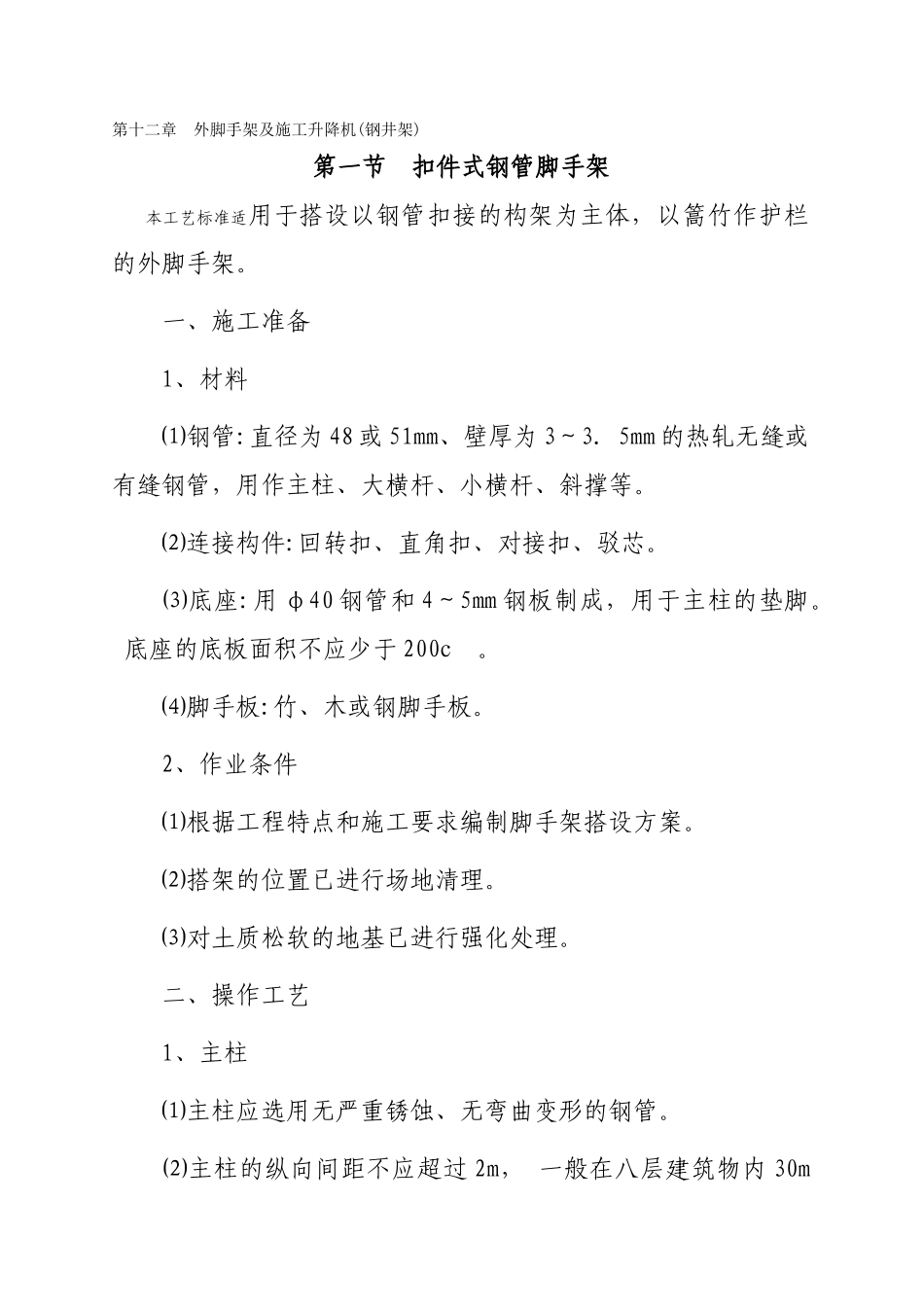

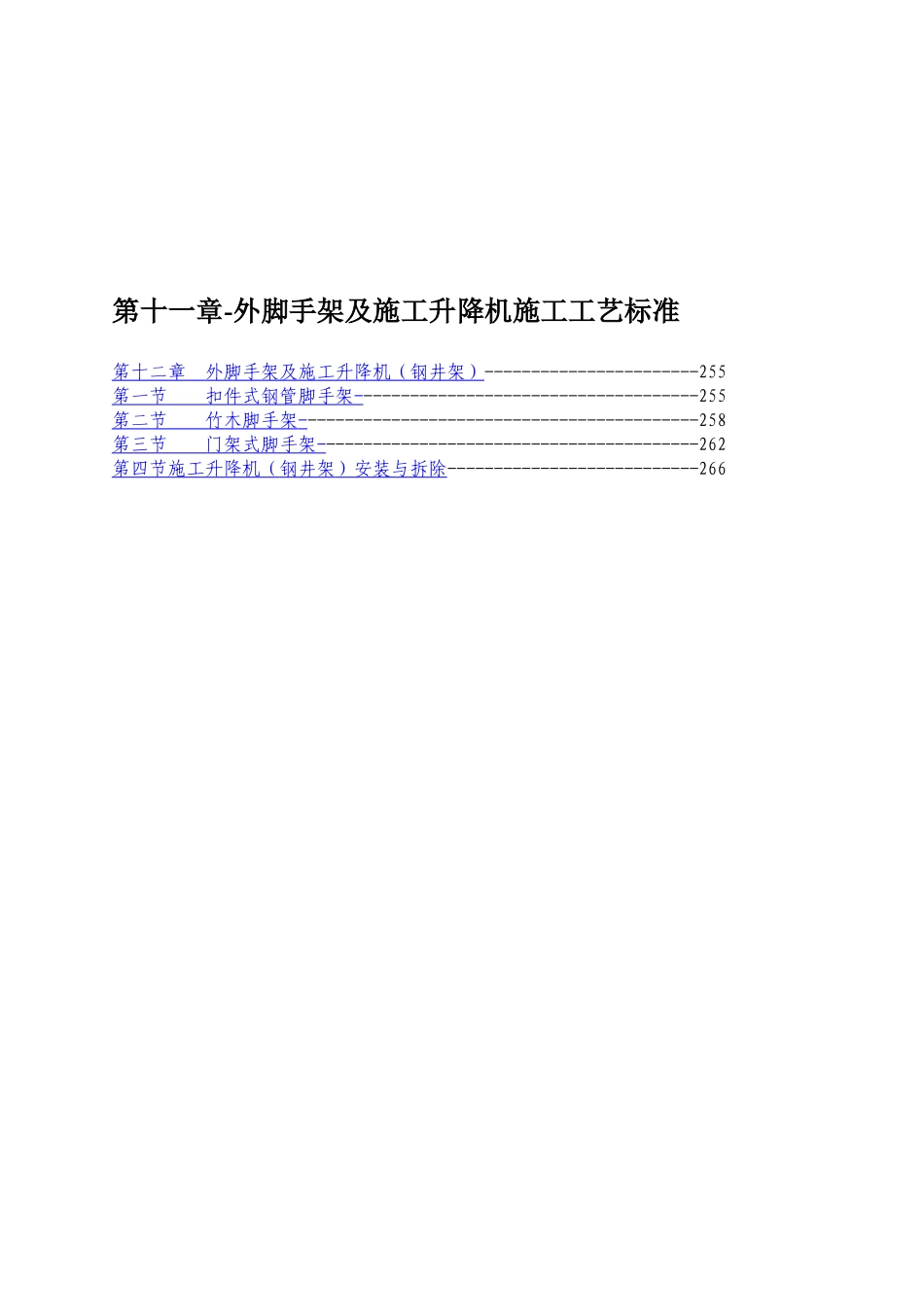

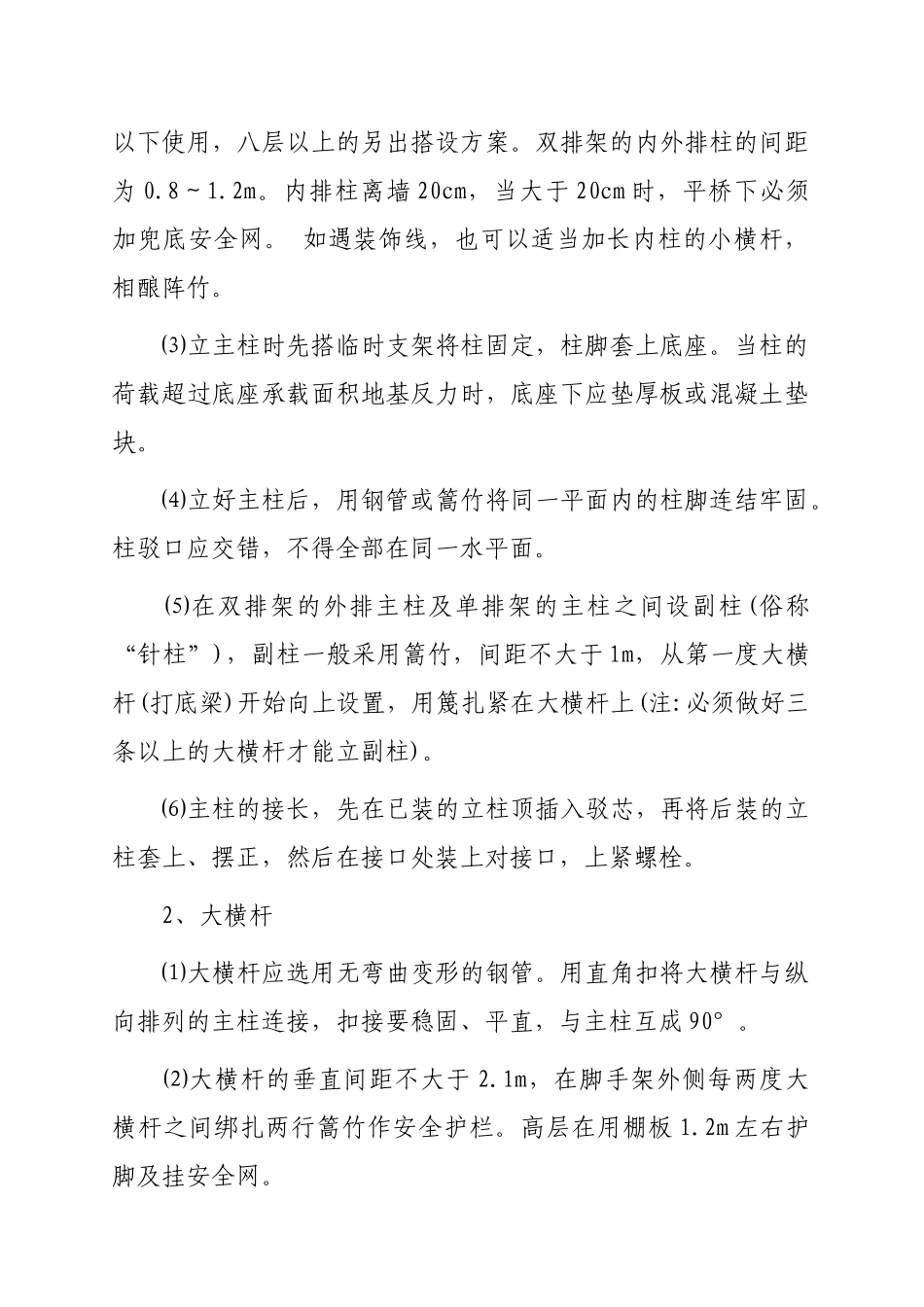

第十一章-外脚手架及施工升降机施工工艺标准第十二章 外脚手架及 施 工升降机（钢井架） -----------------------255第一节 扣件 式 钢管脚手架 - ------------------------------------255第二节 竹木 脚 手架 - ------------------------------------------258第三节 门架 式 脚手架 - ----------------------------------------262第四节施工升降 机 （ 钢井架 ） 安装与拆除 ---------------------------266第十二章 外脚手架及施工升降机(钢井架)第一节 扣件式钢管脚手架 本工艺标准适用于搭设以钢管扣接的构架为主体，以篙竹作护栏的外脚手架。 一、施工准备 1、材料 ⑴钢管:直径为 48 或 51mm、壁厚为 3～3. 5mm 的热轧无缝或有缝钢管，用作主柱、大横杆、小横杆、斜撑等。 ⑵连接构件:回转扣、直角扣、对接扣、驳芯。 ⑶底座:用 φ40 钢管和 4～5mm 钢板制成，用于主柱的垫脚。 底座的底板面积不应少于 200c。 ⑷脚手板:竹、木或钢脚手板。 2、作业条件 ⑴根据工程特点和施工要求编制脚手架搭设方案。 ⑵搭架的位置已进行场地清理。 ⑶对土质松软的地基已进行强化处理。 二、操作工艺 1、主柱 ⑴主柱应选用无严重锈蚀、无弯曲变形的钢管。 ⑵主柱的纵向间距不应超过 2m， 一般在八层建筑物内 30m以下使用，八层以上的另出搭设方案。双排架的内外排柱的间距为 0.8～1.2m。内排柱离墙 20cm，当大于 20cm 时，平桥下必须加兜底安全网。 如遇装饰线，也可以适当加长内柱的小横杆，相酿阵竹。 ⑶立主柱时先搭临时支架将柱固定，柱脚套上底座。当柱的荷载超过底座承载面积地基反力时，底座下应垫厚板或混凝土垫块。 ⑷立好主柱后，用钢管或篙竹将同一平面内的柱脚连结牢固。柱驳口应交错，不得全部在同一水平面。 ⑸在双排架的外排主柱及单排架的主柱之间设副柱(俗称“针柱”)，副柱一般采用篙竹，间距不大于 1m，从第一度大横杆(打底梁)开始向上设置，用篾扎紧在大横杆上(注:必须做好三条以上的大横杆才能立副柱)。 ⑹主柱的接长，先在已装的立柱顶插入驳芯，再将后装的立柱套上、摆正，然后在接口处装上对接口，上紧螺栓。 2、大横杆 ⑴大横杆应选用无弯曲变形的钢管。用直角扣将大横杆与纵向排列的主柱连接，扣接要稳固、平直，与主柱互成 90°。 ⑵大横杆的垂直间距不大于 2.1m，在脚手架外侧每两度大横杆之间绑扎两行篙竹作安全护栏。高层在用棚板 1.2m 左右...
