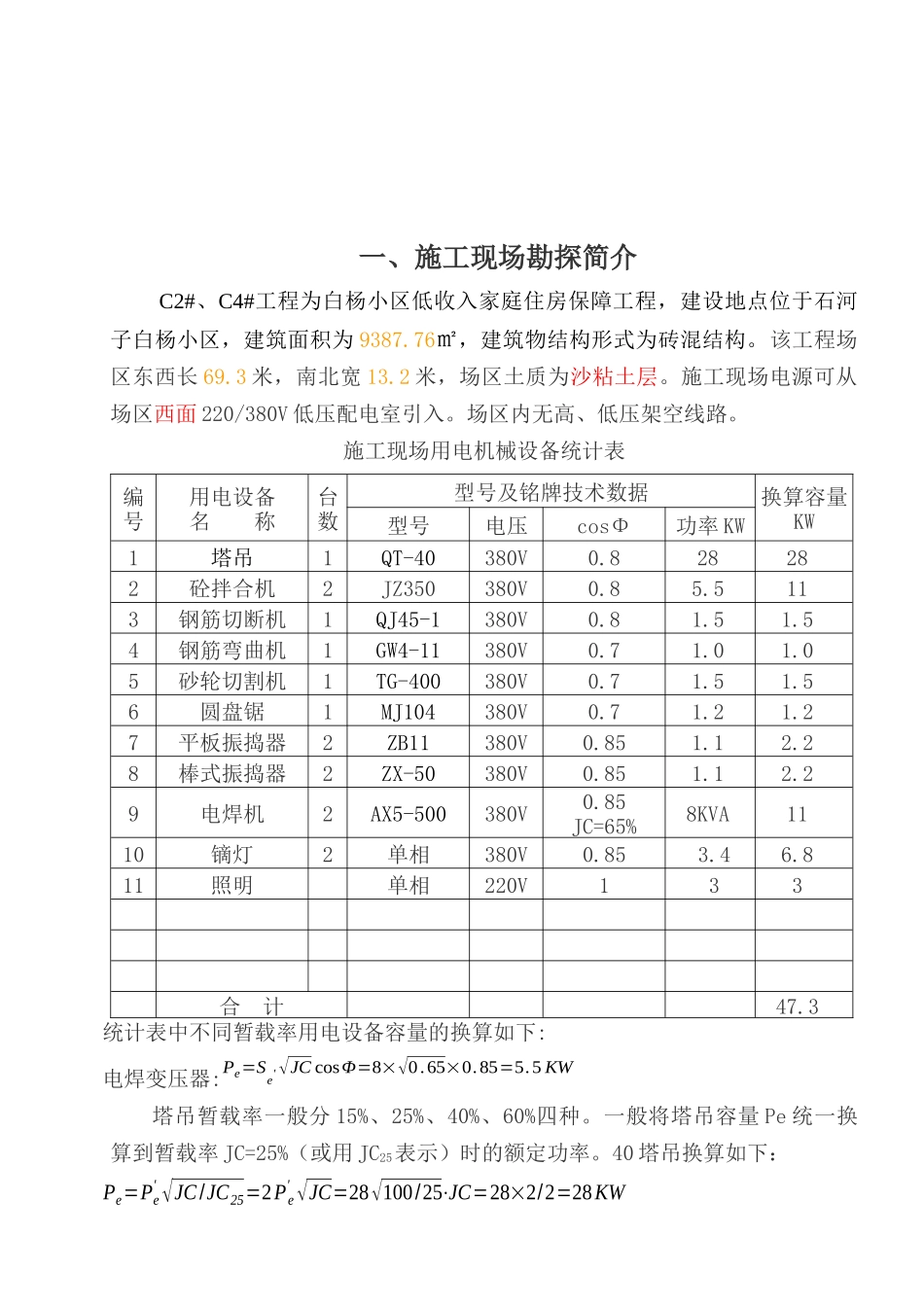

一、施工现场勘探简介C2#、C4#工程为白杨小区低收入家庭住房保障工程，建设地点位于石河子白杨小区，建筑面积为 9387.76㎡，建筑物结构形式为砖混结构。该工程场区东西长 69.3 米，南北宽 13.2 米，场区土质为沙粘土层。施工现场电源可从场区西面 220/380V 低压配电室引入。场区内无高、低压架空线路。施工现场用电机械设备统计表编号用电设备名 称台数型号及铭牌技术数据换算容量 KW型号电压cosΦ功率 KW1塔吊1QT-40380V0.828282砼拌合机2JZ350380V0.85.5113钢筋切断机1QJ45-1380V0.81.51.54钢筋弯曲机1GW4-11380V0.71.01.05砂轮切割机1TG-400380V0.71.51.56圆盘锯1MJ104380V0.71.21.27平板振捣器2ZB11380V0.851.12.28棒式振捣器2ZX-50380V0.851.12.29电焊机2AX5-500380V0.85 JC=65%8KVA1110镝灯2单相380V0.853.46.811照明单相220V133合 计47.3统计表中不同暂载率用电设备容量的换算如下: 电焊变压器:Pe=Se' √JC cosΦ=8×√0.65×0.85=5.5 KW塔吊暂载率一般分 15%、25%、40%、60%四种。一般将塔吊容量 Pe 统一换算到暂载率 JC=25%（或用 JC25表示）时的额定功率。40 塔吊换算如下：Pe=Pe' √JC/JC25=2Pe' √JC=28√100/25⋅JC=28×2/2=28KW二、总配电箱、分配电箱位置及线路走向根据现场用电机具和临时设施布置位置图确定：（一）、总配电柜设在场内东北侧配电室内。电源进线采用五芯 VV22型电缆由现场但愿配电室直埋至现场配电室，长度约 70 米。（二）、由总配电柜分出各分路配电箱位置如下：1、1#分路供 1 号分配电箱，设置在塔吊附近。2、2#分路供 2 号分配电箱，设置在钢筋场附近。3、3#分路供 3 号分配电箱，设置在搅拌机附近。4、箱内设备用回路一个，为便于施工，现场设移动配电箱 1 台，分 3 路分别供平板振动器、振动棒。（三）、场内线路敷设：1、由总箱至 1 号分配电箱线路采用 VV 五芯电缆埋地敷设。2、由总箱至 2 号分配电箱线路采用 VV 四芯电缆埋地敷设。3、由总箱至 3 号分配电箱线路采用 VV 五芯电缆埋地敷设。4、由分配电箱至各动力开关箱采用四芯橡套电缆穿 PVC25 管埋地敷设。5、现场办公室内照明线路采用 PVC20 管或 PVC 槽板内穿 BV-2.5 线明敷，电脑及复印机回路采用专用回路，不与照明共用，以保证电脑数据安全。三、负荷计算现场总需要系数 KX=0.6，平均 cosΦ=0.65.。由总配电柜配出的各支干线的用电设备少，可按满负荷计算。（一）单相用电设备的不对...
