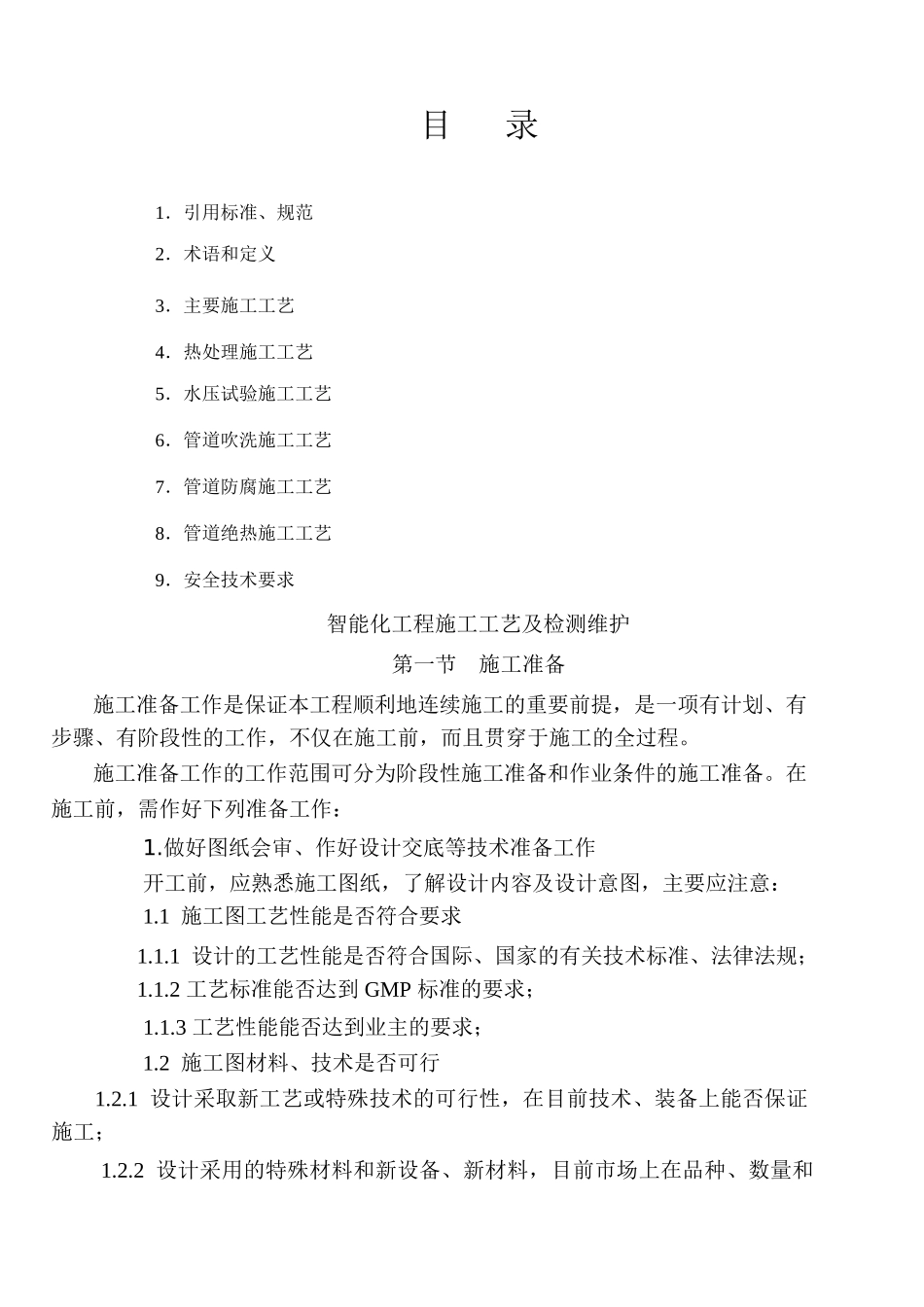

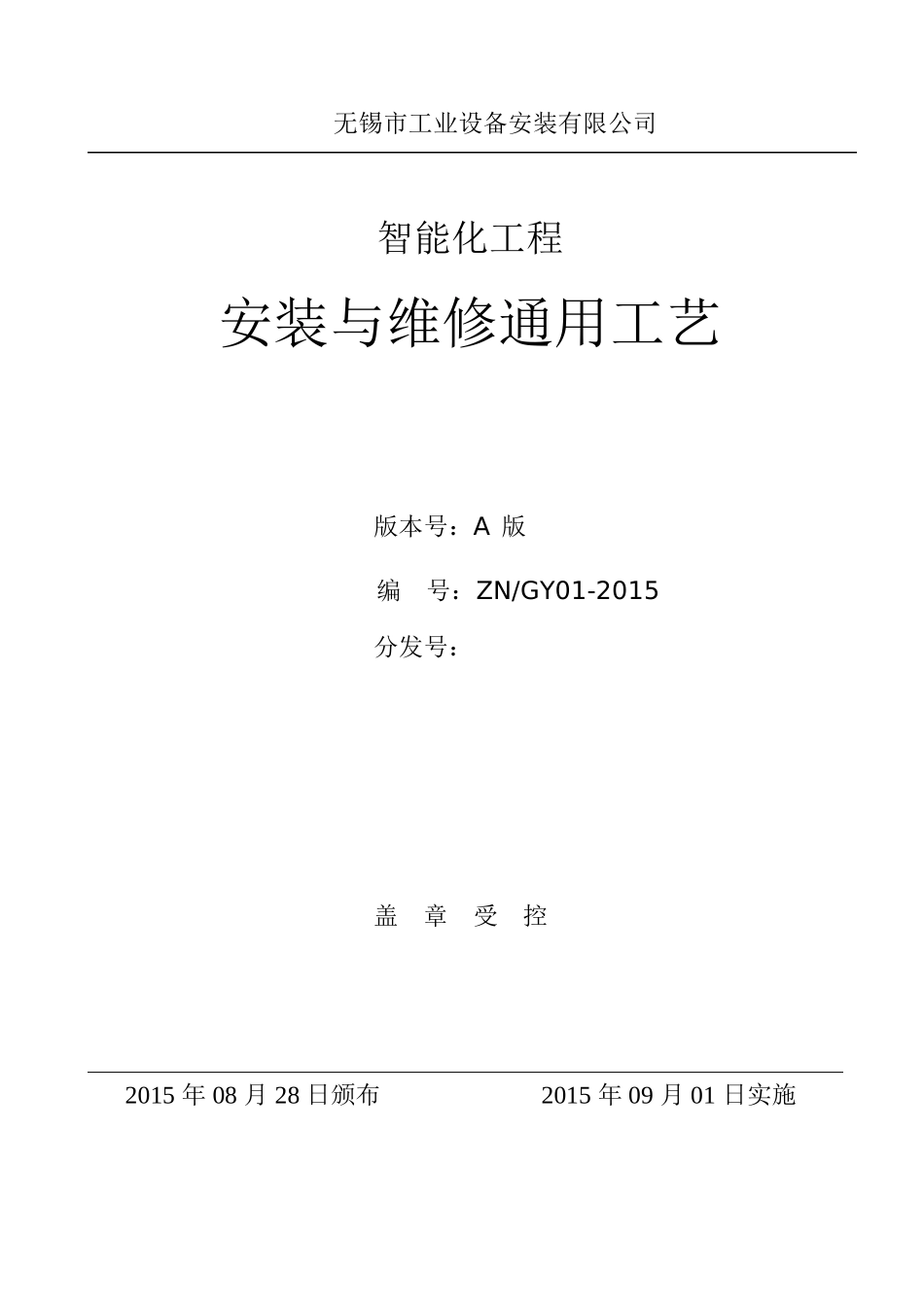

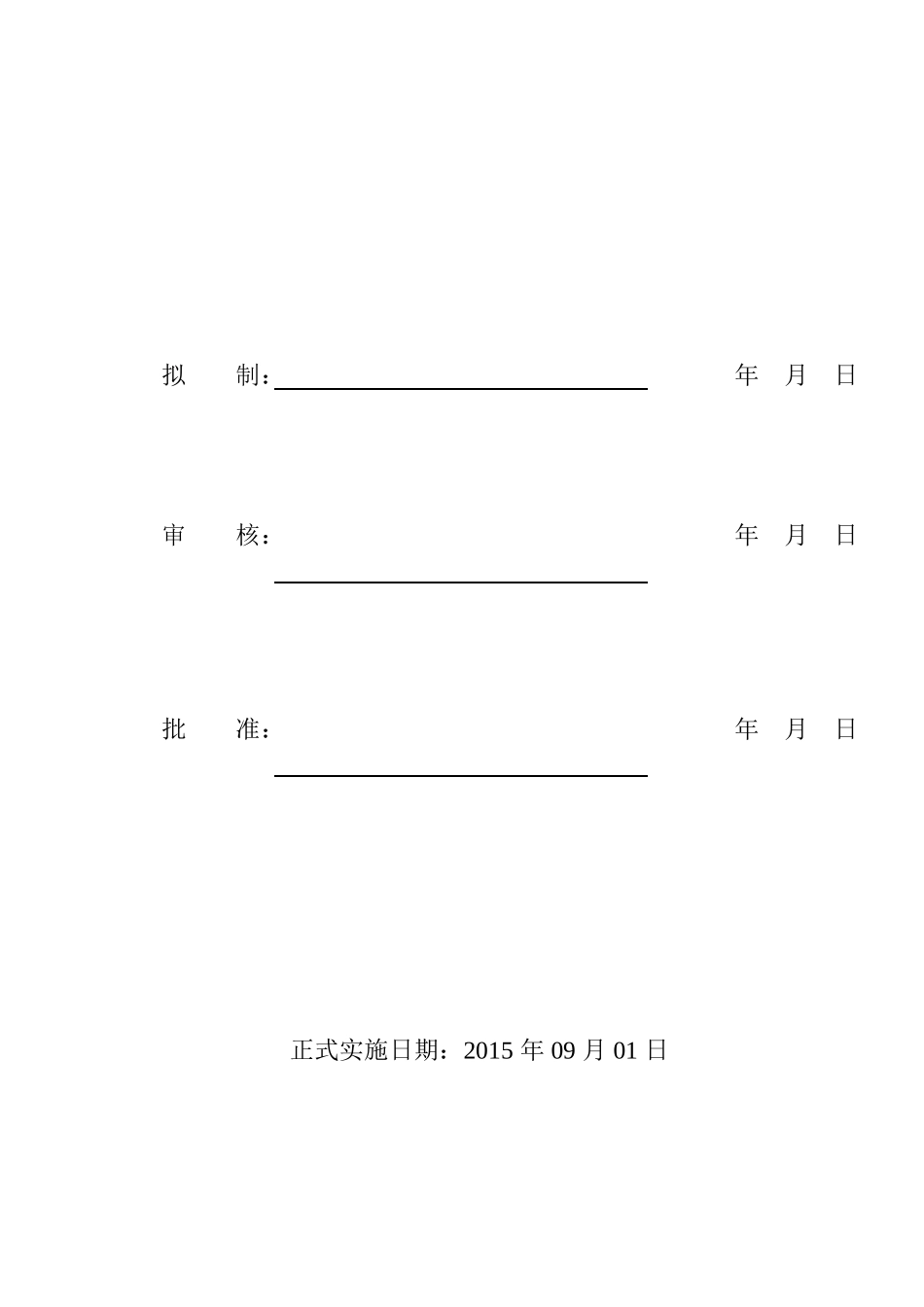

无锡市工业设备安装有限公司智能化工程安装与维修通用工艺版本号：A 版编 号：ZN/GY01-2015分发号：盖 章 受 控2015 年 08 月 28 日颁布2015 年 09 月 01 日实施 拟审批制：核：准：年 月 日年 月 日年 月 日正式实施日期：2015 年 09 月 01 日 目 录1．引用标准、规范2．术语和定义3．主要施工工艺4．热处理施工工艺5．水压试验施工工艺6．管道吹洗施工工艺7．管道防腐施工工艺8．管道绝热施工工艺9．安全技术要求智能化工程施工工艺及检测维护第一节 施工准备施工准备工作是保证本工程顺利地连续施工的重要前提，是一项有计划、有步骤、有阶段性的工作，不仅在施工前，而且贯穿于施工的全过程。施工准备工作的工作范围可分为阶段性施工准备和作业条件的施工准备。在施工前，需作好下列准备工作：1.做好图纸会审、作好设计交底等技术准备工作开工前，应熟悉施工图纸，了解设计内容及设计意图，主要应注意：1.1 施工图工艺性能是否符合要求1.1.1 设计的工艺性能是否符合国际、国家的有关技术标准、法律法规；1.1.2 工艺标准能否达到 GMP 标准的要求；1.1.3 工艺性能能否达到业主的要求；1.2 施工图材料、技术是否可行1.2.1 设计采取新工艺或特殊技术的可行性，在目前技术、装备上能否保证施工；1.2.2 设计采用的特殊材料和新设备、新材料，目前市场上在品种、数量和 质量上能否满足要求；1.3 施工图设计内容是否完整1.3.1 设计的各个系统是否完整，有无系统性的缺漏；1.3.2 所有施工图和技术资料、文件是否齐全，有无缺图，设备表、材料表等是否资料齐全，有无矛盾；1.4 施工图之间是否一致；1.4.1 专业图之间、图与图表之间相应规格、型号、标号、材质、数量、坐标、标高等重要数据是否一致，图纸的各个主要尺寸是否标注清楚，有无矛盾；1.4.2 土建预留孔洞、预留件的规格、坐标、标高和数量与专业图是否一致，管沟、电缆沟的坐标、标高，设备基础是否与土建图一致；1.4.3 各种电缆电线与室内各专业图进出衔接是否一致，分界地点是否明确，室内、外规格、坐标、标高是否一致；1.4.4 设备、管架、电线支架是否与各施工图一致；对发现的问题采取适当措施，确保系统符合工艺需要、符合 GMP 要求，施工过程中不破坏建筑物的强度，不破坏建筑物的美观，不与其它工程发生位置冲突。在图纸会审时，进一步由设计院有关设计人员向施工技术人员进行设计交底，施工技术人员在理解设计意图时，进一步把握所...
