金 属 工 艺 学 电 子 教 案【课题编号】13------2【课题名称】砂型铸造【教材版本】郁兆昌主编．中等职业教育国家规划教材—金属工艺学（工程技术类）．第2 版．北京：高等教育出版社，2006【教学目标与要求】一、知识目标了解砂型铸造的几个概念
二、能力目标了解手工造型的几种方法
三、教学要求基本掌握手工造型的几种方法的操作
【教学重点】掌握手工造型的几种方法的操作
【难点分析】
手工造型的几种方法的操作
【教学设计思路】教学方法：讲练法、演示法、归纳法
【教学资源】1 ．郁兆昌，潘展，高楷模研编制作．金属工艺学网络课程．北京：高等教育出版社，20052 ．郁兆昌主编．金属工艺学教学参考书（附助学光盘）．北京：高等教育出版社，2005【教学安排】45分钟教学步骤：讲授与演示交叉进行、讲授中穿插练习与设问，最后进行归纳
【教学过程】一、复习•1 什么是模样
•2 型砂的组成有哪些
•3 造型材料的强度指什么
二、导入新课手工造型是砂型铸造的常用方法，本节讲叙手工造型的几种方法
三、新课教学1 定义• 1 造型是指用型砂、模样、砂箱等工艺装备制造砂型的过程
2 制芯是将芯砂制成符合芯盒形状的砂芯的过程
手工造型 手工造型是全部用手工或手动工具完成的造型工序

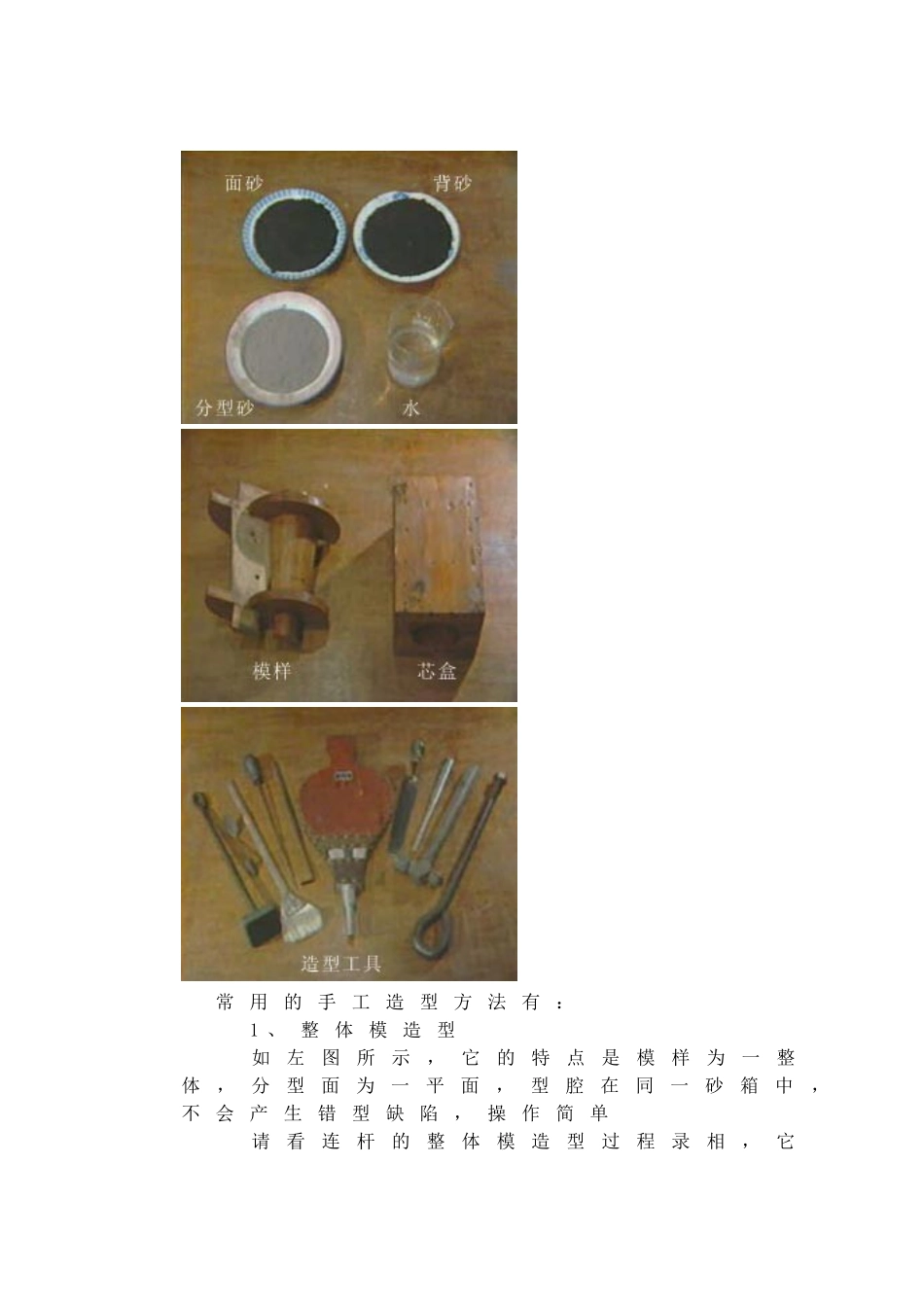

造型使用的基本材料和工具见下图常用的手工造型方法有： 1 、整体模造型 如左图所示，它的特点是模样为一整体，分型面为一平面，型腔在同一砂箱中，不会产生错型缺陷，操作简单 请看连杆的整体模造型过程录相，它主要用于最大截面在端部且为一平面的铸件，应用较广
2 、分块模造型 如左图所示，它的特点是模样在最大截面处分开，型腔位于上、下型中，操作较简单 请看支承台的分块模造型过程录相, 它主要用于最大截面在中部的铸件，常用于回转体类等铸件,分块模两箱造型是应用最广泛的造型方法
3 、挖砂造型
