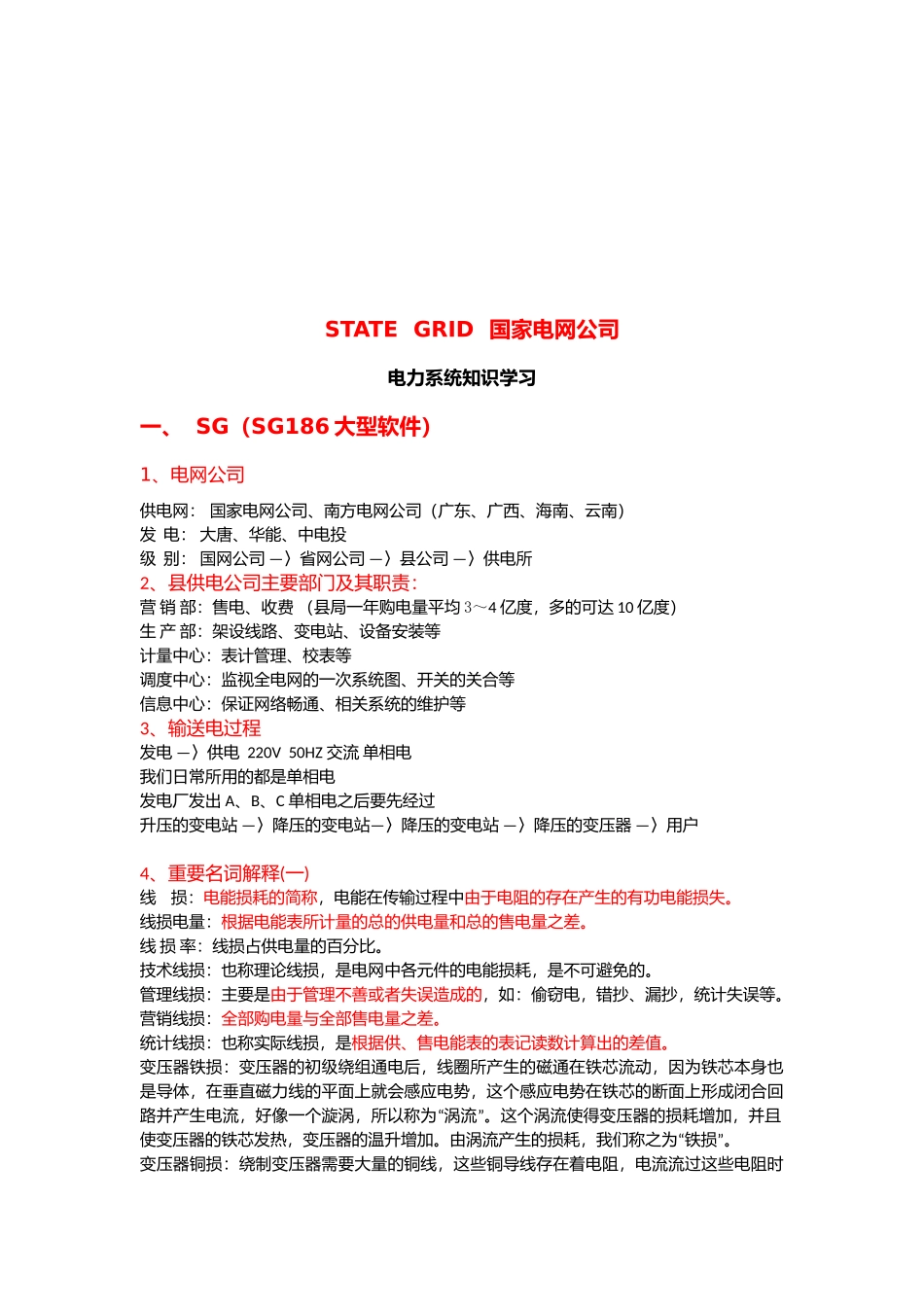

STATE GRID 国家电网公司电力系统知识学习一、 SG（SG186 大型软件）1、电网公司供电网： 国家电网公司、南方电网公司（广东、广西、海南、云南） 发 电： 大唐、华能、中电投 级 别： 国网公司 —〉 省网公司 —〉 县公司 —〉供电所2、县供电公司主要部门及其职责： 营 销 部：售电、收费 （县局一年购电量平均 3～4 亿度，多的可达 10 亿度） 生 产 部：架设线路、变电站、设备安装等计量中心：表计管理、校表等调度中心：监视全电网的一次系统图、开关的关合等信息中心：保证网络畅通、相关系统的维护等3、输送电过程 — 发电〉供电 220V 50HZ 交流 单相电我们日常所用的都是单相电 发电厂发出 A、B、C 单相电之后要先经过 —— — —升压的变电站〉降压的变电站〉降压的变电站〉降压的变压器〉用户4、重要名词解释(一) 线损：电能损耗的简称，电能在传输过程中由于电阻的存在产生的有功电能损失。线损电量：根据电能表所计量的总的供电量和总的售电量之差。 线 损 率：线损占供电量的百分比。技术线损：也称理论线损，是电网中各元件的电能损耗，是不可避免的。管理线损：主要是由于管理不善或者失误造成的，如：偷窃电，错抄、漏抄，统计失误等。营销线损：全部购电量与全部售电量之差。统计线损：也称实际线损，是根据供、售电能表的表记读数计算出的差值。变压器铁损：变压器的初级绕组通电后，线圈所产生的磁通在铁芯流动，因为铁芯本身也是导体，在垂直磁力线的平面上就会感应电势，这个感应电势在铁芯的断面上形成闭合回“”路并产生电流，好像一个漩涡，所以称为 涡流 。这个涡流使得变压器的损耗增加，并且“”使变压器的铁芯发热，变压器的温升增加。由涡流产生的损耗，我们称之为 铁损 。变压器铜损：绕制变压器需要大量的铜线，这些铜导线存在着电阻，电流流过这些电阻时“”会消耗一定的功率，这部分损耗往往变成热量而消耗，我们则称这种损耗为 铜损 。5 、线电压与相电压发电机：A 相、B 相、C 相u B A o t C 图 1 图 2各相线之间的 w 角度差是 120 度，电压、电流波形为正(余)弦波形 相线与中间的中性线的电压称为 相电压，220V 相线与相线之间的电压称为 线电压，380V (220*√3)6、常用电压等级及线制电压等级低压：0.4kV （200V、380V ）高压：6kV、10kV、35kV、66kV、110kV、220kV、500kV 等 （10kV 的没变电站）主要线制单相两线制、三相三...
