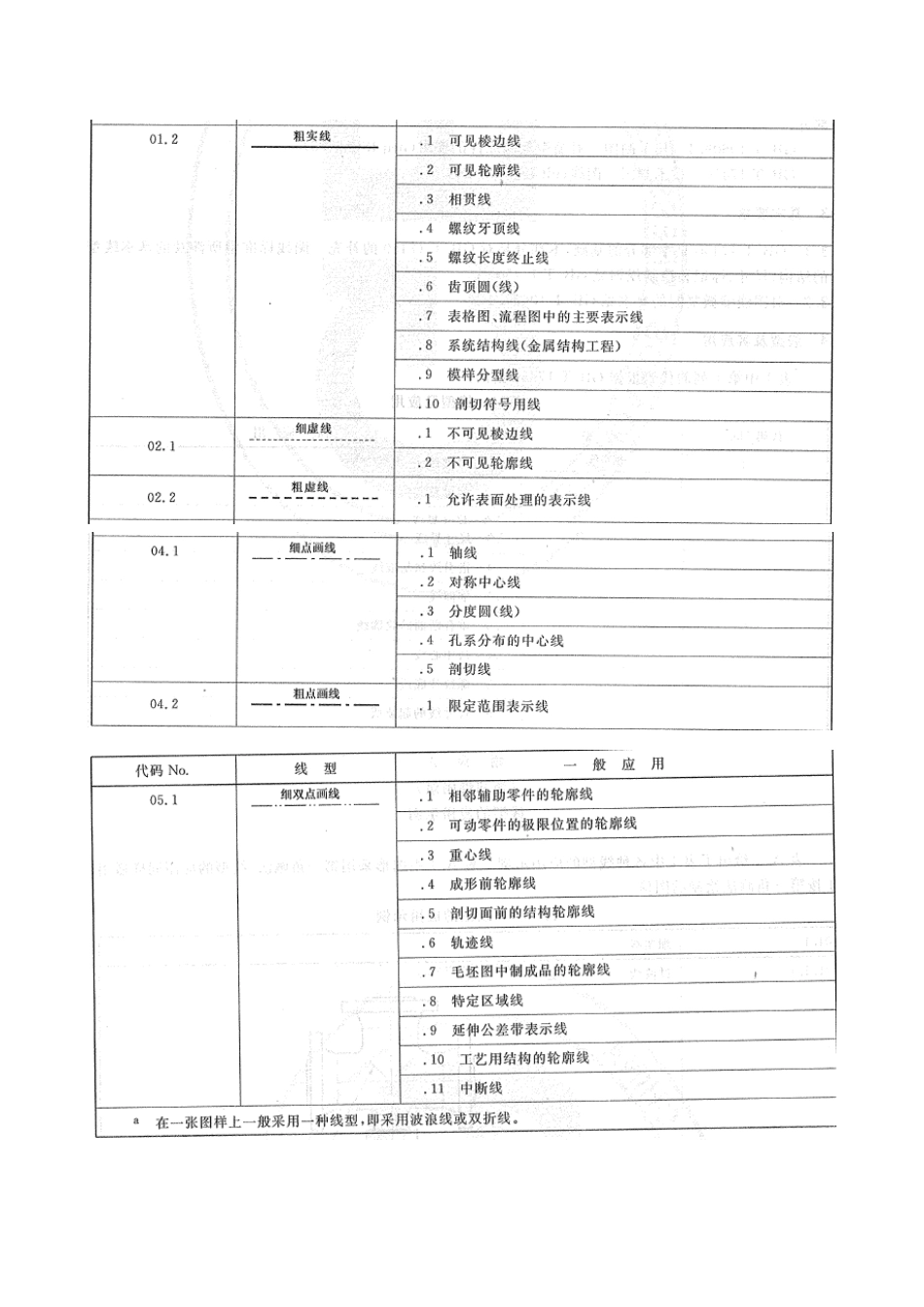

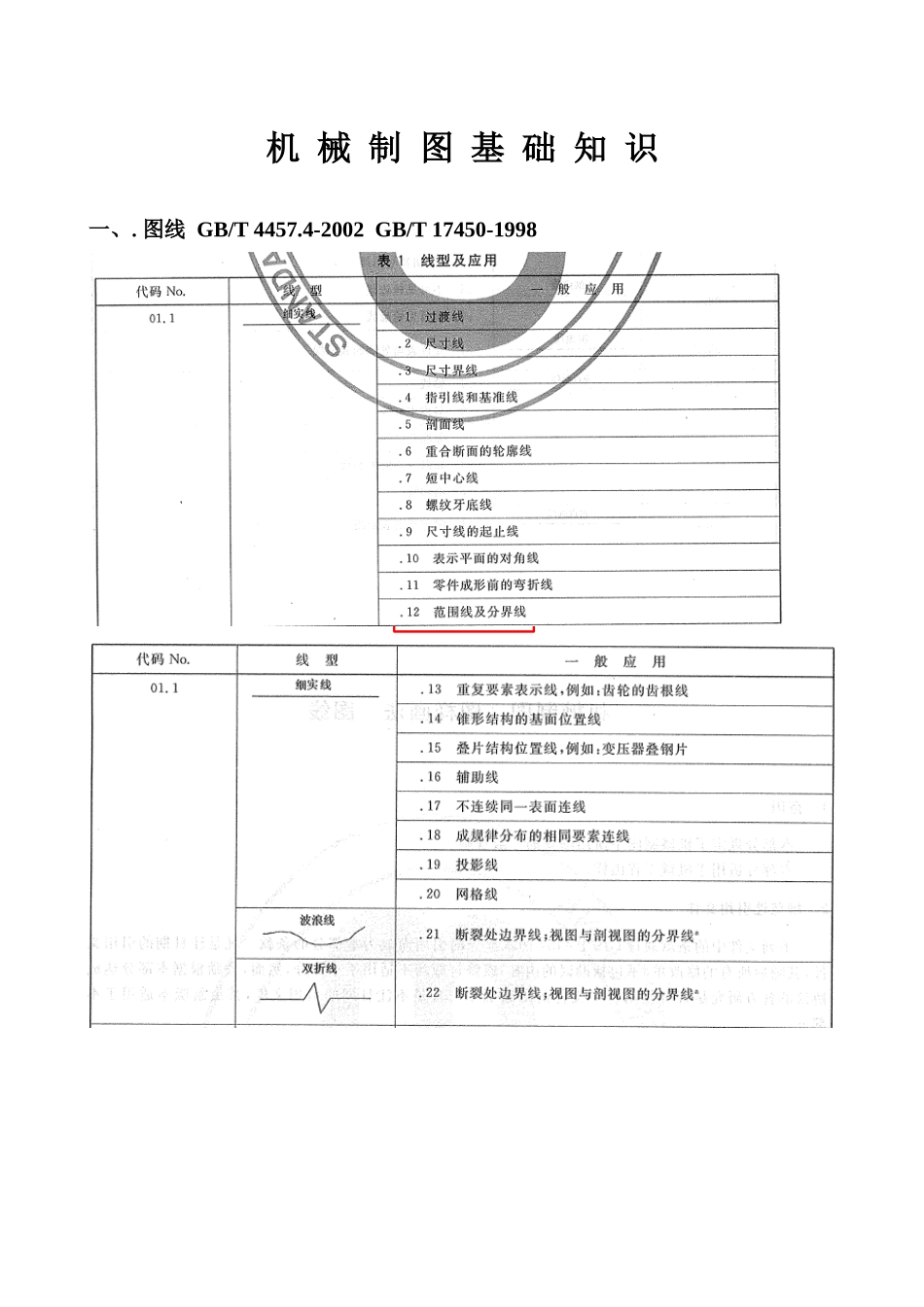

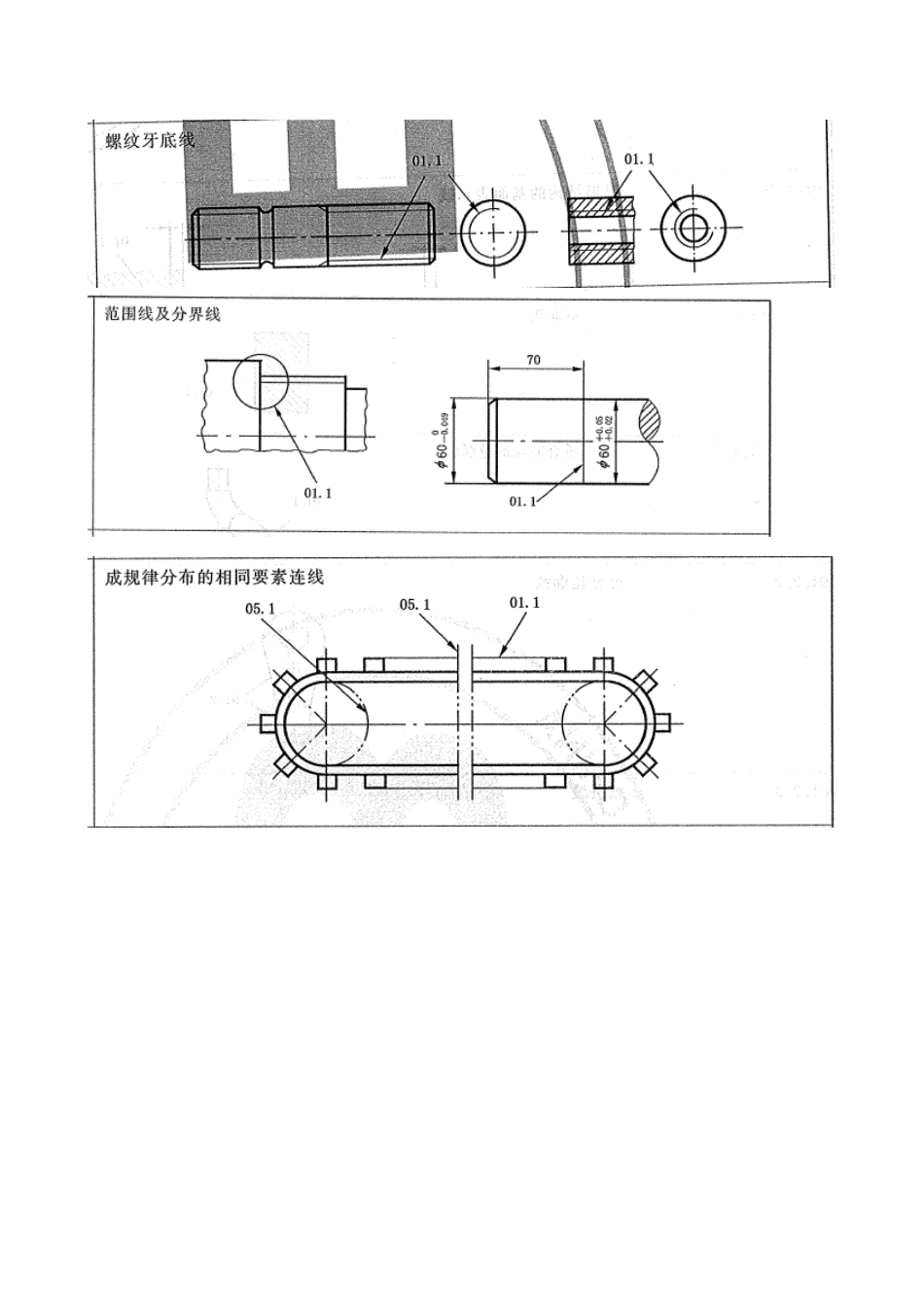

机 械 制 图 基 础 知 识一、.图线 GB/T 4457.4-2002 GB/T 17450-1998注：粗虚线和粗点画线的选用（1）两种粗线都用来指示零件上的某一部分有特殊要求。但应用场合不尽相同。粗虚线专门用于指示该表面有表面处理要求。（表面处理包括镀（涂）覆、化学处理和冷作硬化处理。）（2）粗点画线是限定范围的表示线 常见于以下场合：a.限定局部热处理的范围（如上图）b.限定不镀（涂）范围（如下左图）c.限定形位公差的被测要素和基准要素的范围（如下右图） 二、视图 GB/T 17451-1998 GB/T 4458.1-20021.按第一角法配置的六个基本视图2.局部视图1）按基本视图的配置形式配置2）按向视图的配置形式配置不要 “ 向 ”字三、剖视图及剖面区域的表示法 GB/T 17452～17453-1998 GB/T 4458.6-2002图形不对称时，移出断面不得画在中断处四、简化画法 GB/T 16675.1-1996 1.管子 1）可仅在端部画出部分形状，其余用细点画线画出其中心线 2）可用与管子中心线重合的单根粗实线表示。2. 五、螺纹及螺纹紧固件表示法 GB/T 4459.1-1995 GB/T 197-2003无论是外螺纹或内螺纹，在剖视或剖面图中的剖面线都应画到粗实线。根据 GB/T 197-2003 的规定，将普通螺纹的标记方法介绍如下：六、弹簧表示法 GB/T 4459.4-2003 七、尺寸注法 GB/T 4458.4-2003 GB/T 19096-20031.在光滑过渡处标注尺寸时，应用细实线将轮廓线延长，从它们的交点处引出尺寸界线。（如下图）2.标注角度的尺寸界线应沿径向引出（图 5），标注弦长的尺寸界线应平行于该弦的垂直平分线（图6），标注弧长的尺寸界线应平行于该弧所对圆心角的角平分线（图 7），但当弧度较大时，可沿径向引出（图 8）。 3.当对称机件的图形只画出一半或略大于一半时，尺寸线应略超过对称中心线或断裂处的边界，此时仅在尺寸线的一端画出箭头。尺寸数字： 标注尺寸的符号及缩写词（如上图）标注尺寸的符号及缩写词（如下表）八、尺寸的简化注法 GB/T 16675.2-1996九、极限与配合的标注方法 GB/T 4458.5-2003十、形状和位置公差的图样表示法 GB/T 1182-19961.形位公差分类及特征项目符号其端点应画一个黑点*形位公差带的定义（见 GB/T 1182-1996）*形位公差标注符号的比例和尺寸（见 GB/T 1182-1996）十一、形位公差的未注公差 GB/T 1184-19961.定义 见 GB/T 1184-1996十二、表面粗糙度标注 GB/T 131-2006目录一、图线 二、视图三、剖视图及剖面区域的表示...
