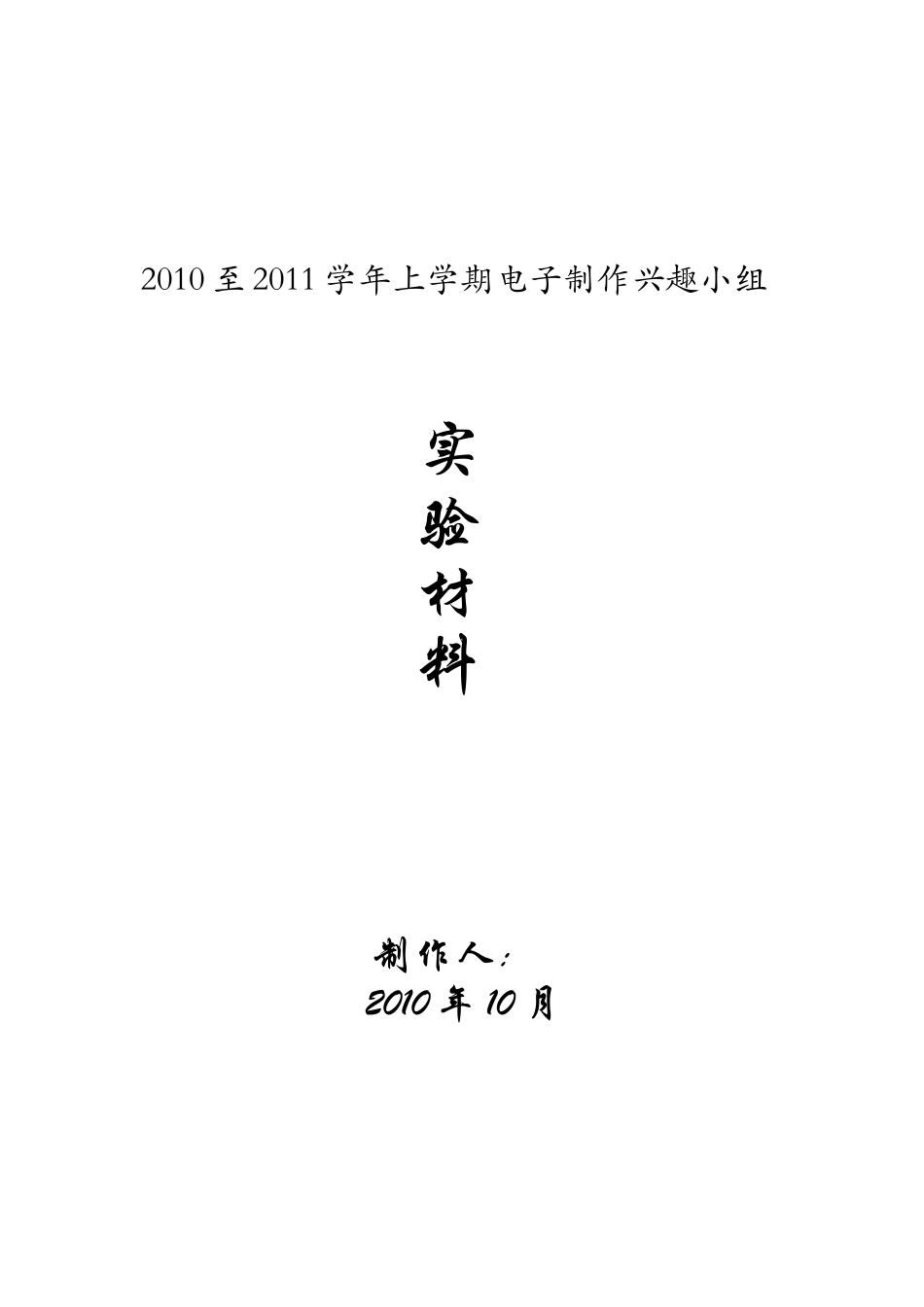

2010 至 2011 学年上学期电子制作兴趣小组制作人： 2010 年 10 月实 验 材 料制作一：双闪灯电路：原理图：电路原理：本电路为经典的互推互挽电路。通电后 LED1 和 LED2 交替闪烁。工作原理如下：电路通电时，假设 Q1 优先导通，则 C1 通过 RI 开始充电，由于充电时电容相当于短路，所以 Q2 基极近似接地，故 Q2 截止。此时 LED1 点亮，LED2 熄灭。当 C1 充电毕，Q2 基极为高点平，故导通，LED 被点亮，同时 C1 上电荷被泄放，Q1 截止，LED1 熄灭。C2 通过 R2 充电，充电毕 Q1 又导通电路如此循环，所有两个 LED 交替闪烁。排版图：手绘，略。制作二：叮咚门铃电路。原理图：电路工作原理：ICNE555 为时基振荡器。按图示方法连接成振荡电路，C1 的大小决定振荡频率的高低。通过调整 RI 与 R2 的阻值，也可调整电路的振荡频率。振荡信号经 IC 的三脚输出，再经过电容耦合只扬声器放声。也可在 3 脚叫上三极管放大，与加大音量。电路安装无误，只要按下开关即可发声。电路排版图：手绘，略。制作 3：快慢闪灯电路原理图：电路原理：两个三极管组成放大电路。通过调整 VR1 的阻值，可调整 C1 的充放速度，从而调整 LED的山所频率。本电路原理和结构都较简单，所要注意的是三极管的极性不可接反。电路排版图：手绘，略。制作四：定时器电路原理图：电路工作原理：本电路和上一制作类似。也是通过调整 VR1 的阻值来调整 C1 充电速度，当 CI 充电至电压高于三极管基极开启电压时，三级管 Q1 导通，导通后通过 R2 和 R3 分压后，由 R4 将电压输入至三极管 Q2 使其导通，再使得 LED 点亮。电路应注意电阻阻值不可混用。电路排版图：手绘，略。制作五：电路工作原理：本电路结构较简单。两个与非门组成压控振荡电路，再将振荡信号由 R3 驱动三极管 Q1 点亮 LED 发光。由 R2 和 C1 决定电路的振荡频率。本电路所使用的 IC 为 4011，该芯片由四个与非门组成，电路中只使用两个，所以可任选两个使用。注意电路中电源引脚并未标出。 电路排版图：手绘：略附：CD4011 引脚图：制作六：逻辑笔电路电路原理图：电路工作原理：本电路所使用的 IC 为 CD4011，当探针接高电平时，1 脚位高电平，2 脚也是高电平，9 脚和 10 脚都是高电平，所以与非门 A 和 C 都输出低电平，与非门 B 输出高电平。所以红色发光二极管点亮，绿色熄灭。当探针接地时所有脚点位...
