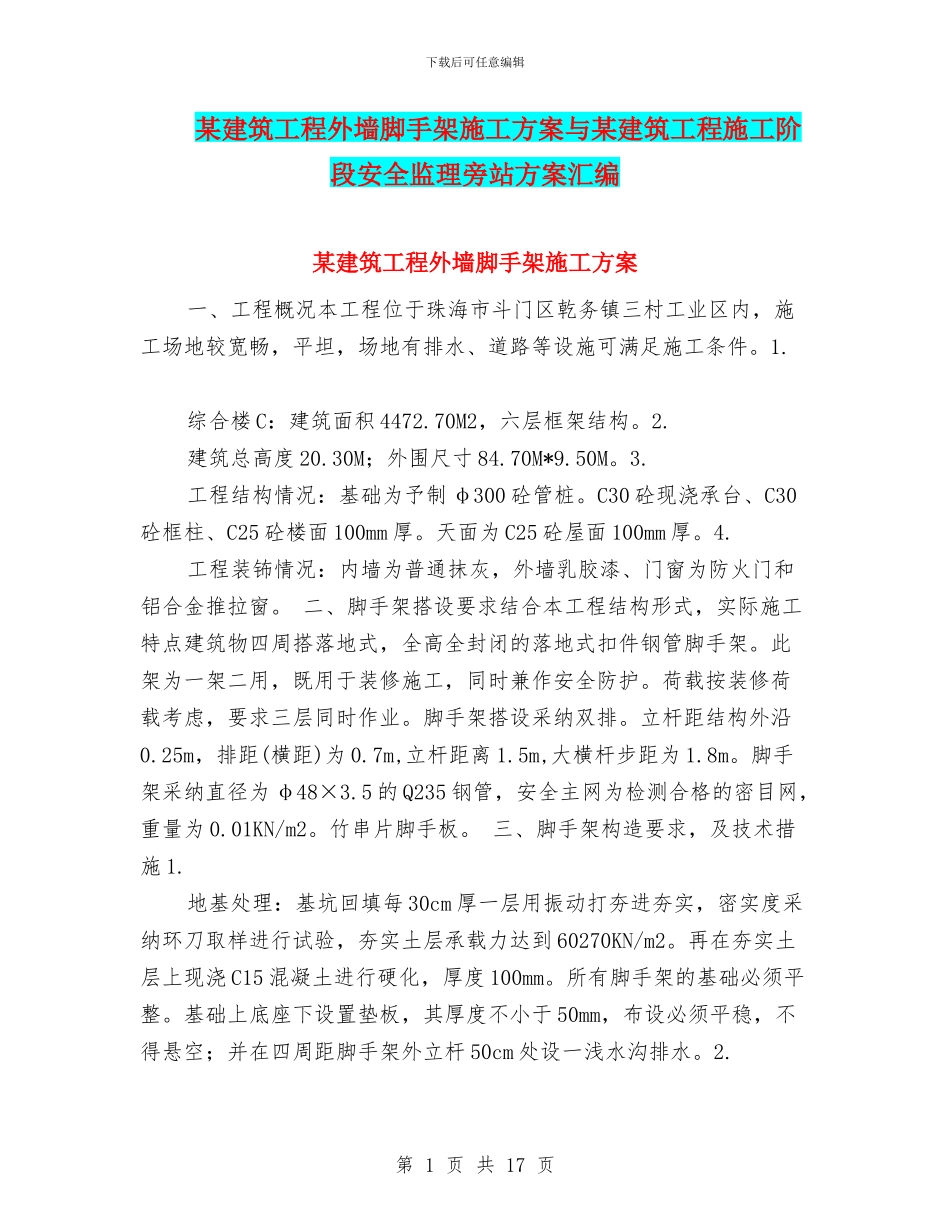

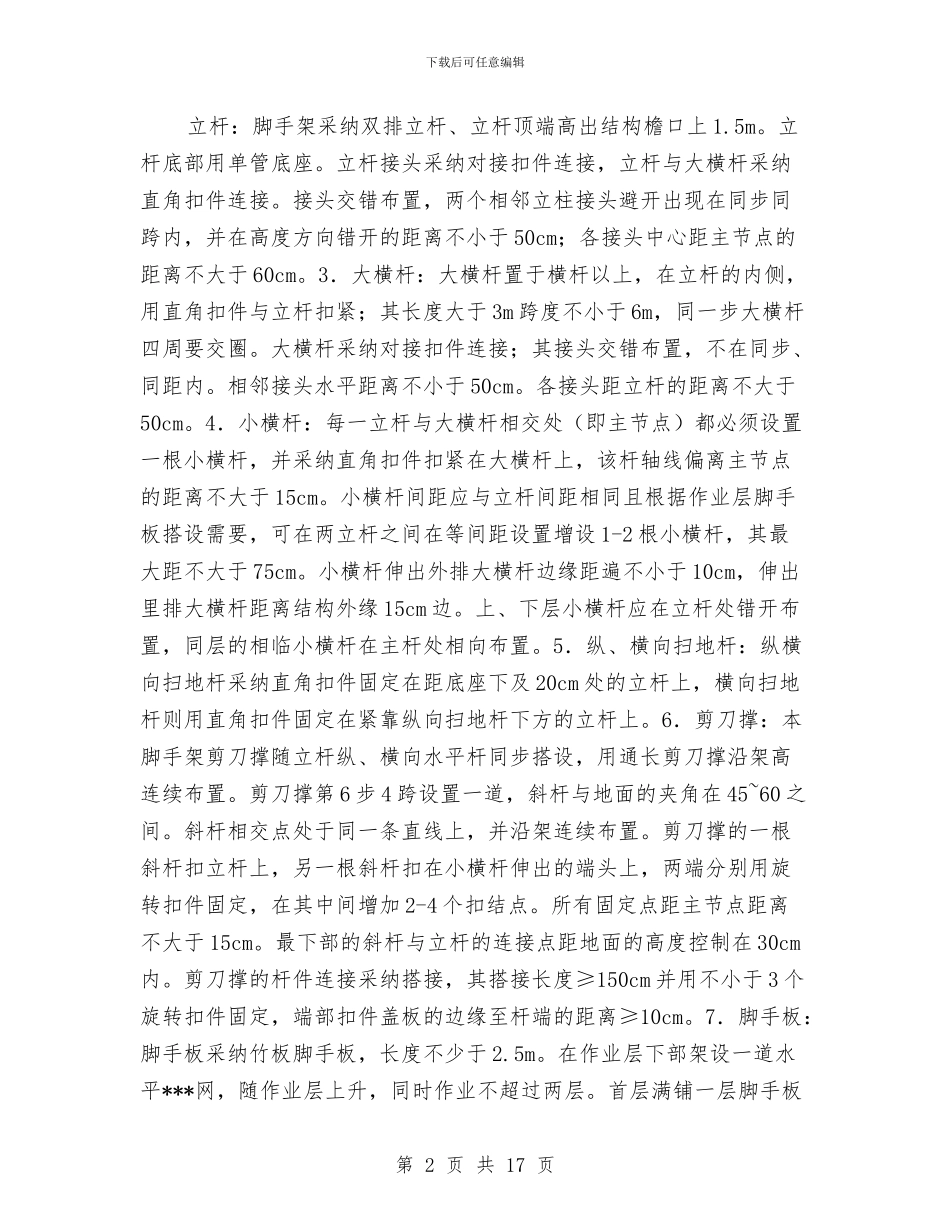

下载后可任意编辑某建筑工程外墙脚手架施工方案与某建筑工程施工阶段安全监理旁站方案汇编某建筑工程外墙脚手架施工方案一、工程概况本工程位于珠海市斗门区乾务镇三村工业区内，施工场地较宽畅，平坦，场地有排水、道路等设施可满足施工条件。1. 综合楼 C：建筑面积 4472.70M2，六层框架结构。2. 建筑总高度 20.30M；外围尺寸 84.70M*9.50M。3. 工程结构情况：基础为予制 φ300 砼管桩。C30 砼现浇承台、C30砼框柱、C25 砼楼面 100mm 厚。天面为 C25 砼屋面 100mm 厚。4. 工程装钸情况：内墙为普通抹灰，外墙乳胶漆、门窗为防火门和铝合金推拉窗。 二、脚手架搭设要求结合本工程结构形式，实际施工特点建筑物四周搭落地式，全高全封闭的落地式扣件钢管脚手架。此架为一架二用，既用于装修施工，同时兼作安全防护。荷载按装修荷载考虑，要求三层同时作业。脚手架搭设采纳双排。立杆距结构外沿0.25m，排距(横距)为 0.7m,立杆距离 1.5m,大横杆步距为 1.8m。脚手架采纳直径为 φ48×3.5 的 Q235 钢管，安全主网为检测合格的密目网，重量为 0.01KN/m2。竹串片脚手板。 三、脚手架构造要求，及技术措施 1. 地基处理：基坑回填每 30cm 厚一层用振动打夯进夯实，密实度采纳环刀取样进行试验，夯实土层承载力达到 60270KN/m2。再在夯实土层上现浇 C15 混凝土进行硬化，厚度 100mm。所有脚手架的基础必须平整。基础上底座下设置垫板，其厚度不小于 50mm，布设必须平稳，不得悬空；并在四周距脚手架外立杆 50cm 处设一浅水沟排水。2. 第 1 页 共 17 页下载后可任意编辑立杆：脚手架采纳双排立杆、立杆顶端高出结构檐口上 1.5m。立杆底部用单管底座。立杆接头采纳对接扣件连接，立杆与大横杆采纳直角扣件连接。接头交错布置，两个相邻立柱接头避开出现在同步同跨内，并在高度方向错开的距离不小于 50cm；各接头中心距主节点的距离不大于 60cm。3．大横杆：大横杆置于横杆以上，在立杆的内侧，用直角扣件与立杆扣紧；其长度大于 3m 跨度不小于 6m，同一步大横杆四周要交圈。大横杆采纳对接扣件连接；其接头交错布置，不在同步、同距内。相邻接头水平距离不小于 50cm。各接头距立杆的距离不大于50cm。4．小横杆：每一立杆与大横杆相交处（即主节点）都必须设置一根小横杆，并采纳直角扣件扣紧在大横杆上，该杆轴线偏离主节点的距离不大于 15cm。小横杆间距应与立杆间距相同且根据作业层脚手板搭设需要，可...
