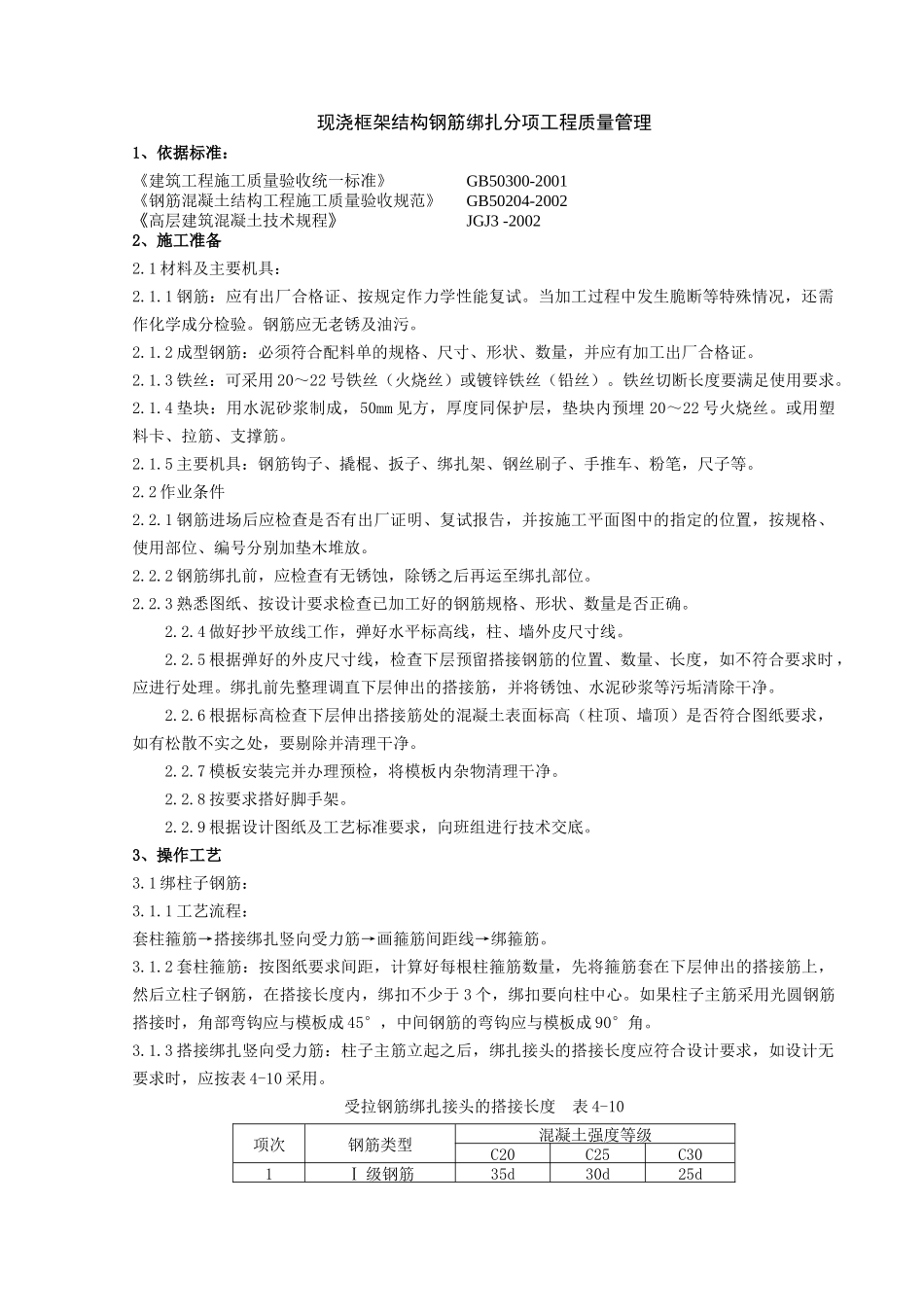

论现浇框架结构钢筋绑扎分项工程质量管理VIP免费

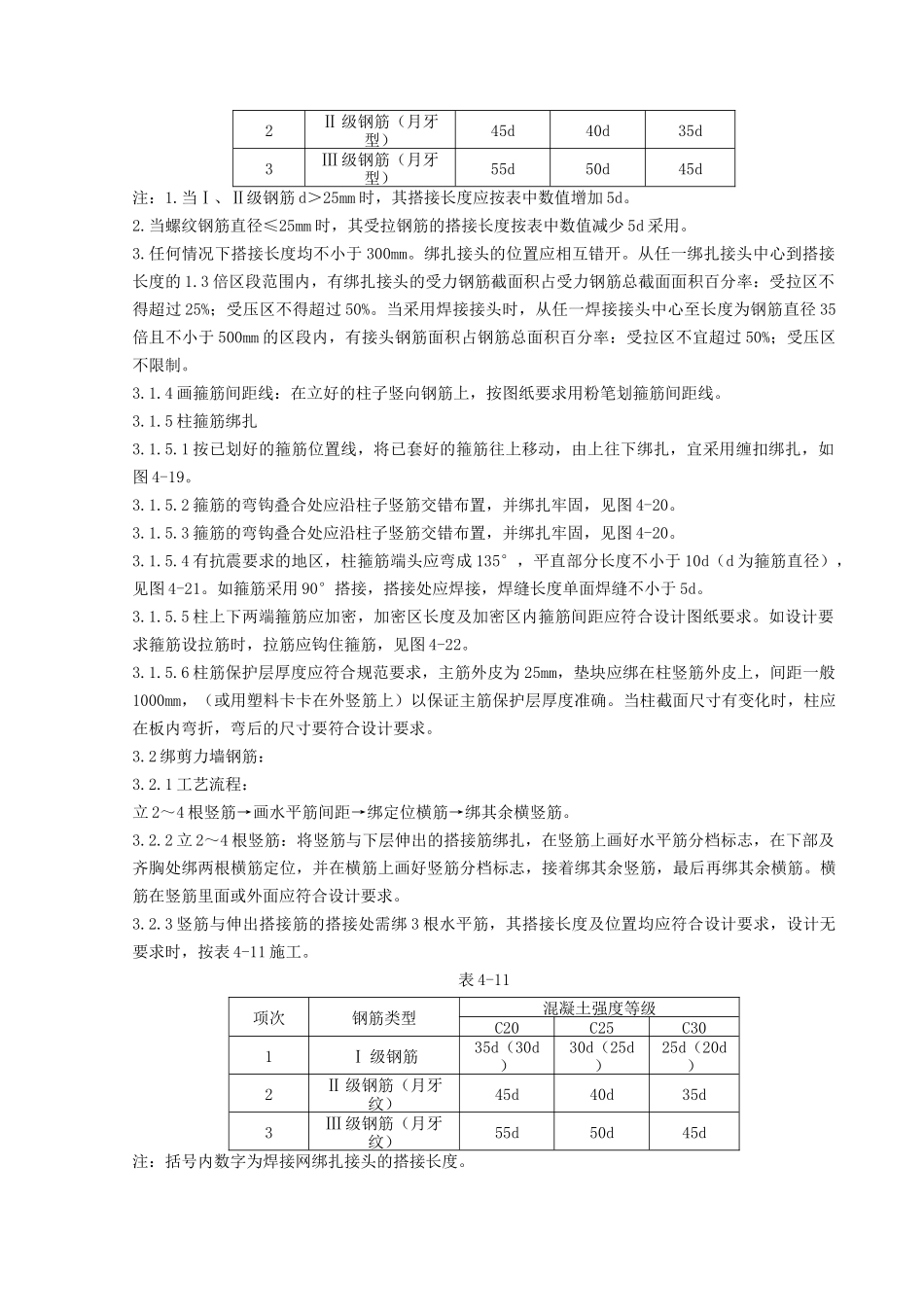

现浇框架结构钢筋绑扎分项工程质量管理1、依据标准：《建筑工程施工质量验收统一标准》 GB50300-2001《钢筋混凝土结构工程施工质量验收规范》 GB50204-2002《高层建筑混凝土技术规程》 JGJ3 -20022、施工准备2.1 材料及主要机具：2.1.1 钢筋：应有出厂合格证、按规定作力学性能复试。当加工过程中发生脆断等特殊情况，还需作化学成分检验。钢筋应无老锈及油污。2.1.2 成型钢筋：必须符合配料单的规格、尺寸、形状、数量，并应有加工出厂合格证。2.1.3 铁丝：可采用 20～22 号铁丝（火烧丝）或镀锌铁丝（铅丝）。铁丝切断长度要满足使用要求。2.1.4 垫块：用水泥砂浆制成，50mm 见方，厚度同保护层，垫块内预埋 20～22 号火烧丝。或用塑料卡、拉筋、支撑筋。2.1.5 主要机具：钢筋钩子、撬棍、扳子、绑扎架、钢丝刷子、手推车、粉笔，尺子等。2.2 作业条件2.2.1 钢筋进场后应检查是否有出厂证明、复试报告，并按施工平面图中的指定的位置，按规格、使用部位、编号分别加垫木堆放。2.2.2 钢筋绑扎前，应检查有无锈蚀，除锈之后再运至绑扎部位。2.2.3 熟悉图纸、按设计要求检查已加工好的钢筋规格、形状、数量是否正确。2.2.4 做好抄平放线工作，弹好水平标高线，柱、墙外皮尺寸线。2.2.5 根据弹好的外皮尺寸线，检查下层预留搭接钢筋的位置、数量、长度，如不符合要求时 ，应进行处理。绑扎前先整理调直下层伸出的搭接筋，并将锈蚀、水泥砂浆等污垢清除干净。2.2.6 根据标高检查下层伸出搭接筋处的混凝土表面标高（柱顶、墙顶）是否符合图纸要求，如有松散不实之处，要剔除并清理干净。2.2.7 模板安装完并办理预检，将模板内杂物清理干净。2.2.8 按要求搭好脚手架。2.2.9 根据设计图纸及工艺标准要求，向班组进行技术交底。3、操作工艺3.1 绑柱子钢筋：3.1.1 工艺流程：套柱箍筋→搭接绑扎竖向受力筋→画箍筋间距线→绑箍筋。3.1.2 套柱箍筋：按图纸要求间距，计算好每根柱箍筋数量，先将箍筋套在下层伸出的搭接筋上，然后立柱子钢筋，在搭接长度内，绑扣不少于 3 个，绑扣要向柱中心。如果柱子主筋采用光圆钢筋搭接时，角部弯钩应与模板成 45°，中间钢筋的弯钩应与模板成 90°角。3.1.3 搭接绑扎竖向受力筋：柱子主筋立起之后，绑扎接头的搭接长度应符合设计要求，如设计无要求时，应按表 4-10 采用。受拉钢筋绑扎接头的搭接长度表 4-10项次钢筋类型混凝土强度等级C20C25C301Ⅰ 级钢筋35d30d25d2Ⅱ 级钢筋（...
