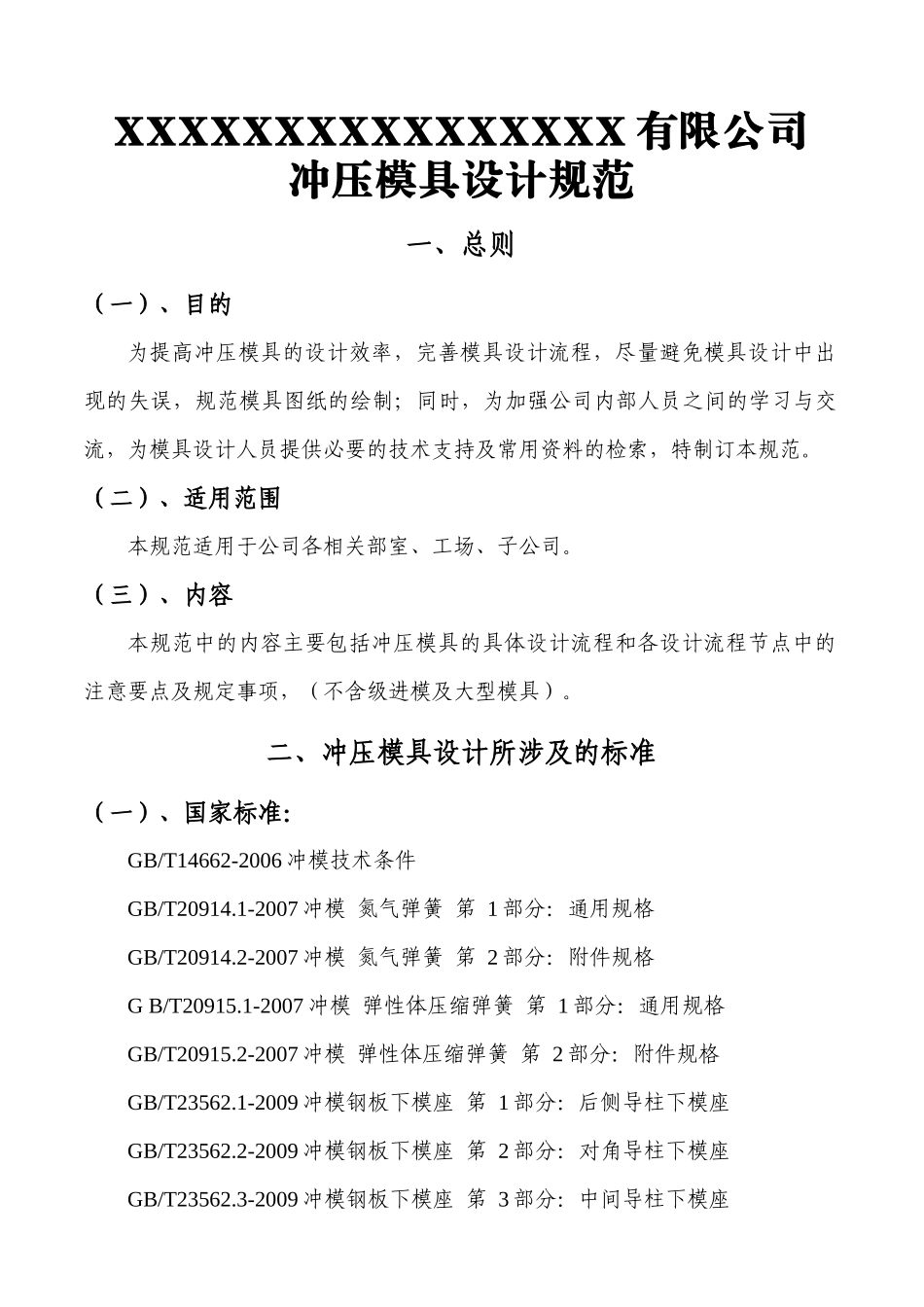

XXXXXXXXXXXXXXXX 有限公司冲压模具设计规范一、总则(一)、目的为提高冲压模具的设计效率,完善模具设计流程,尽量避免模具设计中出现的失误,规范模具图纸的绘制;同时,为加强公司内部人员之间的学习与交流,为模具设计人员提供必要的技术支持及常用资料的检索,特制订本规范。(二)、适用范围本规范适用于公司各相关部室、工场、子公司。(三)、内容本规范中的内容主要包括冲压模具的具体设计流程和各设计流程节点中的注意要点及规定事项,(不含级进模及大型模具)。二、冲压模具设计所涉及的标准(一)、国家标准:GB/T14662-2006 冲模技术条件GB/T20914.1-2007 冲模 氮气弹簧 第 1 部分:通用规格GB/T20914.2-2007 冲模 氮气弹簧 第 2 部分:附件规格G B/T20915.1-2007 冲模 弹性体压缩弹簧 第 1 部分:通用规格GB/T20915.2-2007 冲模 弹性体压缩弹簧 第 2 部分:附件规格GB/T23562.1-2009 冲模钢板下模座 第 1 部分:后侧导柱下模座GB/T23562.2-2009 冲模钢板下模座 第 2 部分:对角导柱下模座GB/T23562.3-2009 冲模钢板下模座 第 3 部分:中间导柱下模座GB/T23562.4-2009 冲模钢板下模座 第 4 部分:四导柱下模座GB/T23563.1-2009 冲模滚动导向钢板模架 第 1 部分:后侧导柱模架GB/T23563.2-2009 冲模滚动导向钢板模架 第 2 部分:对角导柱模架GB/T23563.3-2009 冲模滚动导向钢板模架 第 3 部分:中间导柱模架GB/T23563.4-2009 冲模滚动导向钢板模架 第 4 部分:四导柱模架GB/T23564.1-2009 冲模滚动导向钢板上模座 第 1 部分:后侧导柱上模座GB/T23564.2-2009 冲模滚动导向钢板上模座 第 2 部分:对角导柱上模座GB/T23564.3-2009 冲模滚动导向钢板上模座 第 3 部分:中间导柱上模座GB/T23564.4-2009 冲模滚动导向钢板上模座 第 3 部分:中间导柱模架GB/T23565.1-2009 冲模滚动导向钢板模架 第 1 部分:后侧导柱模架GB/T23565.2-2009 冲模滚动导向钢板模架 第 2 部分:对角导柱模架GB/T23565.3-2009 冲模滚动导向钢板模架 第 3 部分:中间导柱模架GB/T23565.4-2009 冲模滚动导向钢板模架 第 4 部分:四导柱模架GB/T23566.1-2009 冲模滚动导向钢板上模座 第 1 部分:后侧导柱上模座GB/T23566.2-2009 冲模滚动导向钢板上模座 第 2 部分:对角导柱上模座GB/T23566.3-2009 冲模滑动导向钢板上模座 第 3 部分:中间导柱上模座GB/T2851...
