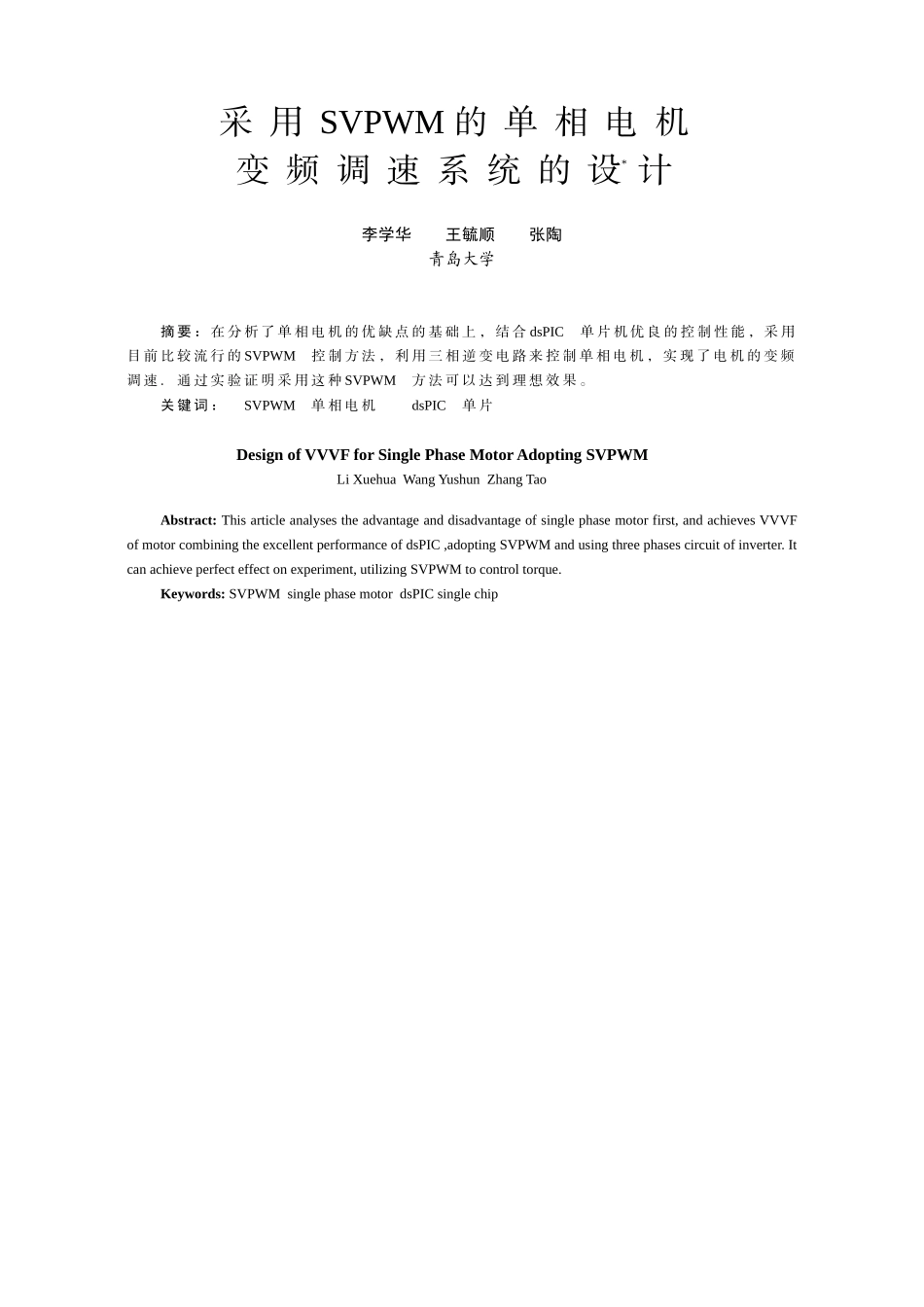

采 用 SVPWM 的 单 相 电 机变 频 调 速 系 统 的 设 计李学华 王毓顺 张陶青岛大学摘 要 ： 在 分 析 了 单 相 电 机 的 优 缺 点 的 基 础 上 ， 结 合 dsPIC单 片 机 优 良 的 控 制 性 能 ， 采 用目 前 比 较 流 行 的 SVPWM控 制 方 法 ， 利 用 三 相 逆 变 电 路 来 控 制 单 相 电 机 ， 实 现 了 电 机 的 变 频调 速 .通 过 实 验 证 明 采 用 这 种 SVPWM方 法 可 以 达 到 理 想 效 果 。关 键 词 ： SVPWM 单 相 电 机 dsPIC单 片Design of VVVF for Single Phase Motor Adopting SVPWMLi Xuehua Wang Yushun Zhang TaoAbstract: This article analyses the advantage and disadvantage of single phase motor first, and achieves VVVF of motor combining the excellent performance of dsPIC ,adopting SVPWM and using three phases circuit of inverter. It can achieve perfect effect on experiment, utilizing SVPWM to control torque. Keywords: SVPWM single phase motor dsPIC single chip*1 引言单相交流异步电机具有结构简单，制造成本较低等优点，以及单相电在诸多领域尤其家用电器中的广泛应用,使得它在工业控制特别是家用电器行业中的应用越来越广泛。对于通过调节端电压和改变极对数的传统调速方法.调速效果远远不能满足生产和生活需要。由于变频调速技术在异步感应电机调速系统中以其优异的调速和启动性能、高功率因数和节电效果,使其在电机控制中应用越来越广泛。不过目前变频调速的研究主要集中在三相电机上，对单相电机的研究重视不够，使得它与三相电机控制技术相比还不成熟。针对这一现象本文采用电压空间矢量脉宽调制技术实现单相电机的变频调速，通过实验验证了该控制系统具有调速范围宽，平滑性好，同时也具有优良的动静态特性等优点。* 青岛爱默生电机公司资助项目2 SVPWM(电压空间矢量脉宽调制技术)原理电压空间矢量 PWM (SVPWM)实际是磁通 PWM，其特点是从电机角度出发，着眼于通过控制电机端电压，使电机获得幅值恒定的空间旋转磁场。它把逆变器和电机视为一体以跟踪圆形旋转磁场为目标来控制逆变器的输出电压波形. 在单相电机全桥逆变电路中，功率器件的每一种通电模式，都能在电机中生成一支空...
