起重机安装改造维修技术资料电气维修工艺部分VIP免费

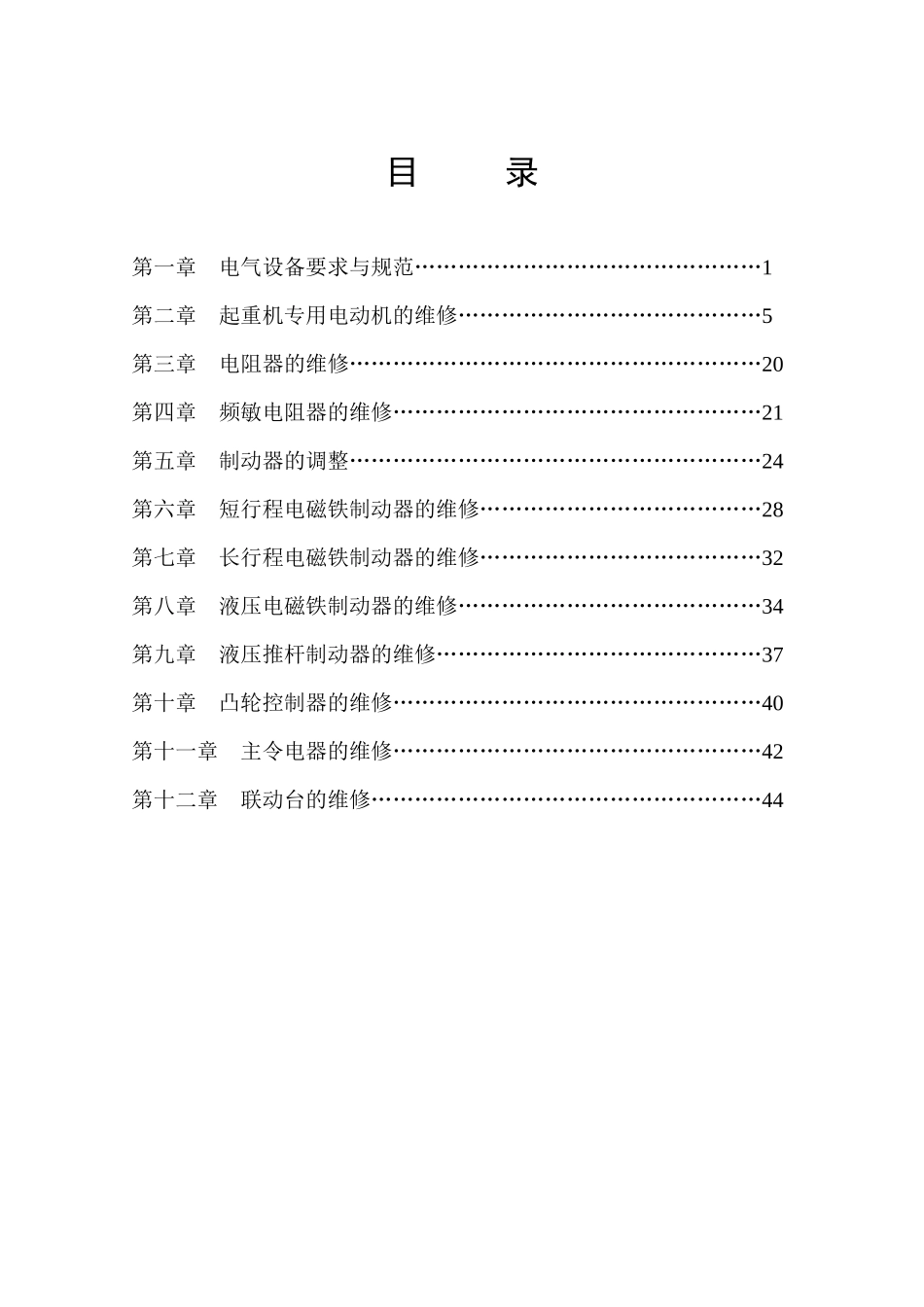

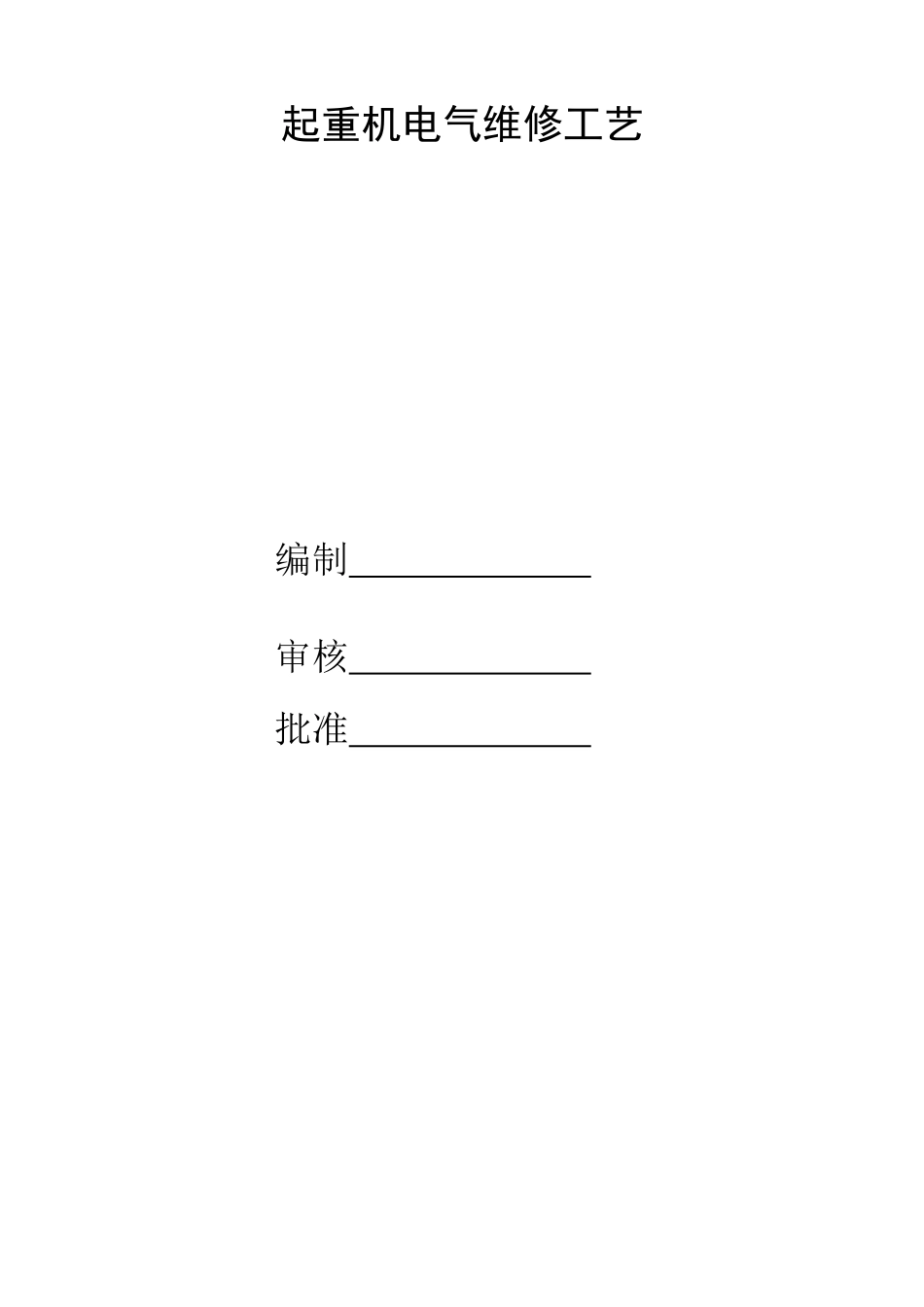

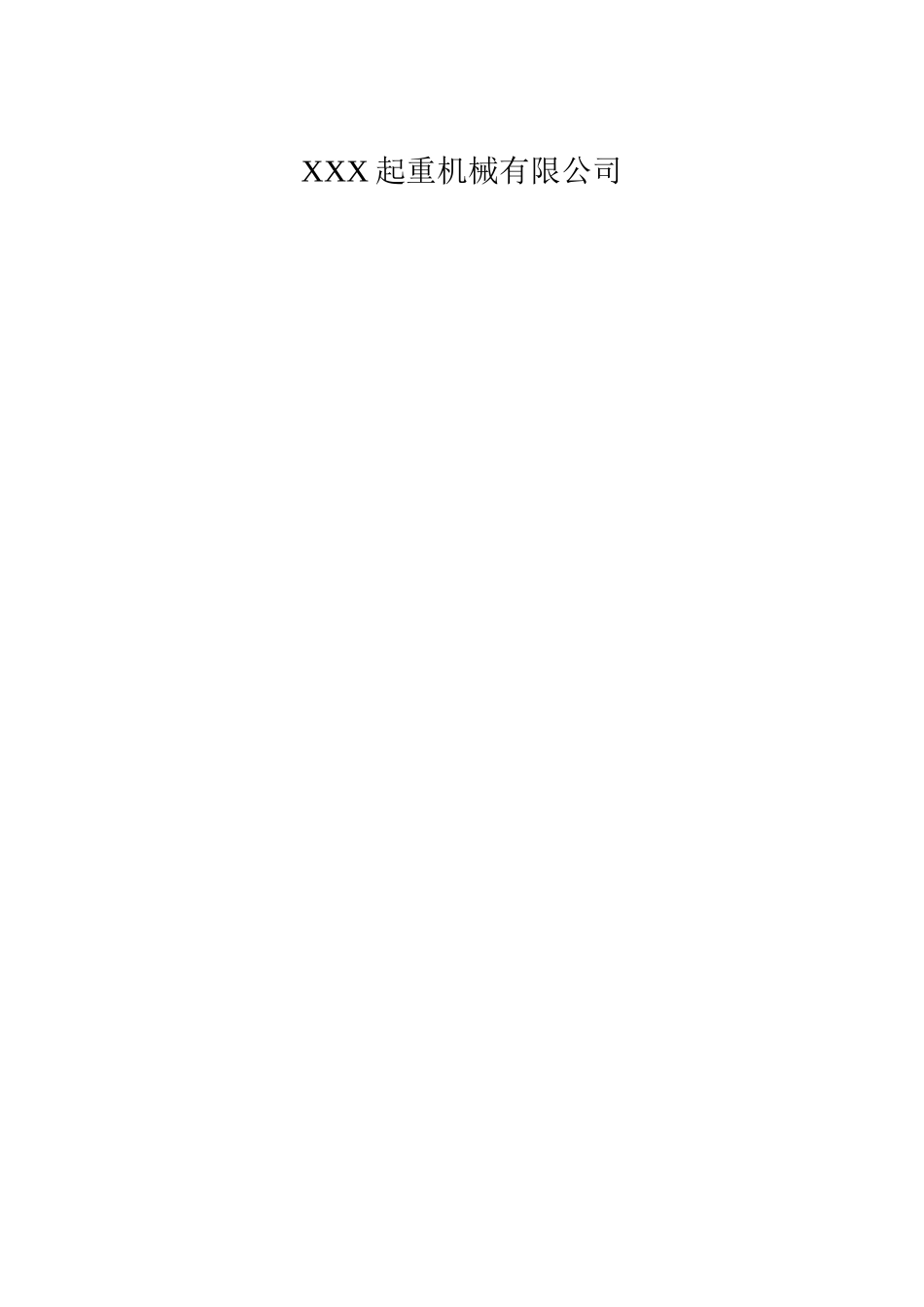

起重机电气维修工艺编制 审核 批准 XXX 起重机械有限公司 目 录第一章 电气设备要求与规范…………………………………………1第二章 起重机专用电动机的维修……………………………………5第三章 电阻器的维修…………………………………………………20第四章 频敏电阻器的维修……………………………………………21第五章 制动器的调整…………………………………………………24第六章 短行程电磁铁制动器的维修…………………………………28第七章 长行程电磁铁制动器的维修…………………………………32第八章 液压电磁铁制动器的维修……………………………………34第九章 液压推杆制动器的维修………………………………………37第十章 凸轮控制器的维修……………………………………………40第十一章 主令电器的维修……………………………………………42第十二章 联动台的维修………………………………………………44第一章 电气设备要求与规范第一节 供电及电路1、起重机应专用馈电线供电。2、起重机专用馈电线进线端应设断路器。总新路器总断路器的出线端不应连接与起重机无关的其它设备。3、起重机上宜设总断顺，短路时，应人分断该电路的功能。在地面操纵的小型单小型单梁起重机上可以不设总断路器。4、起策机上应设备总线路接触器，应能分断所有机构的动力回路或控制回来，起重机上已设总机构的空气开关时，可不设总线接触器。5、起重机控制电路应保护控制性能符合机械与电气系统的要求。6、交流起重机上，起重电磁铁应设专用直流供电系统，必要时还应有备用电源。第二节 配线1、起重机必须采用铜芯多股导线。导线一般选用橡胶绝缘电线、电缆。采用多股单芯线时，截面积不得小于 1.5mm2。采用多股芯线时，截面积不得小于 1.0mm2，对电子装置、伺股机构、传感元件等能确保安全可靠的连接导线的截面积不作规定。2、电气室、操纵室、控制屏、保护箱内部的配线，主回路小截面导线与控制回路的导线，可用塑料绝缘导线。港口工作的起重机宜用船用电缆。3、在主断路器切断电源后，照明不应断电。4、电线应敷设于金属管、槽内，并应具有良好的防雨及防腐性能。室内工作的起重机，电缆可直接敷设。5、不同机构、不同电压等级、交流与直流的导线，穿管时应分开。照明线应单独敷设。6、管、槽应有和管夹或点焊方式固定牢靠，点焊固定不得有烧穿现象。7、管、槽口均应有护线咀保护。8、所有电线和电缆的保护外皮均应完整地进...
