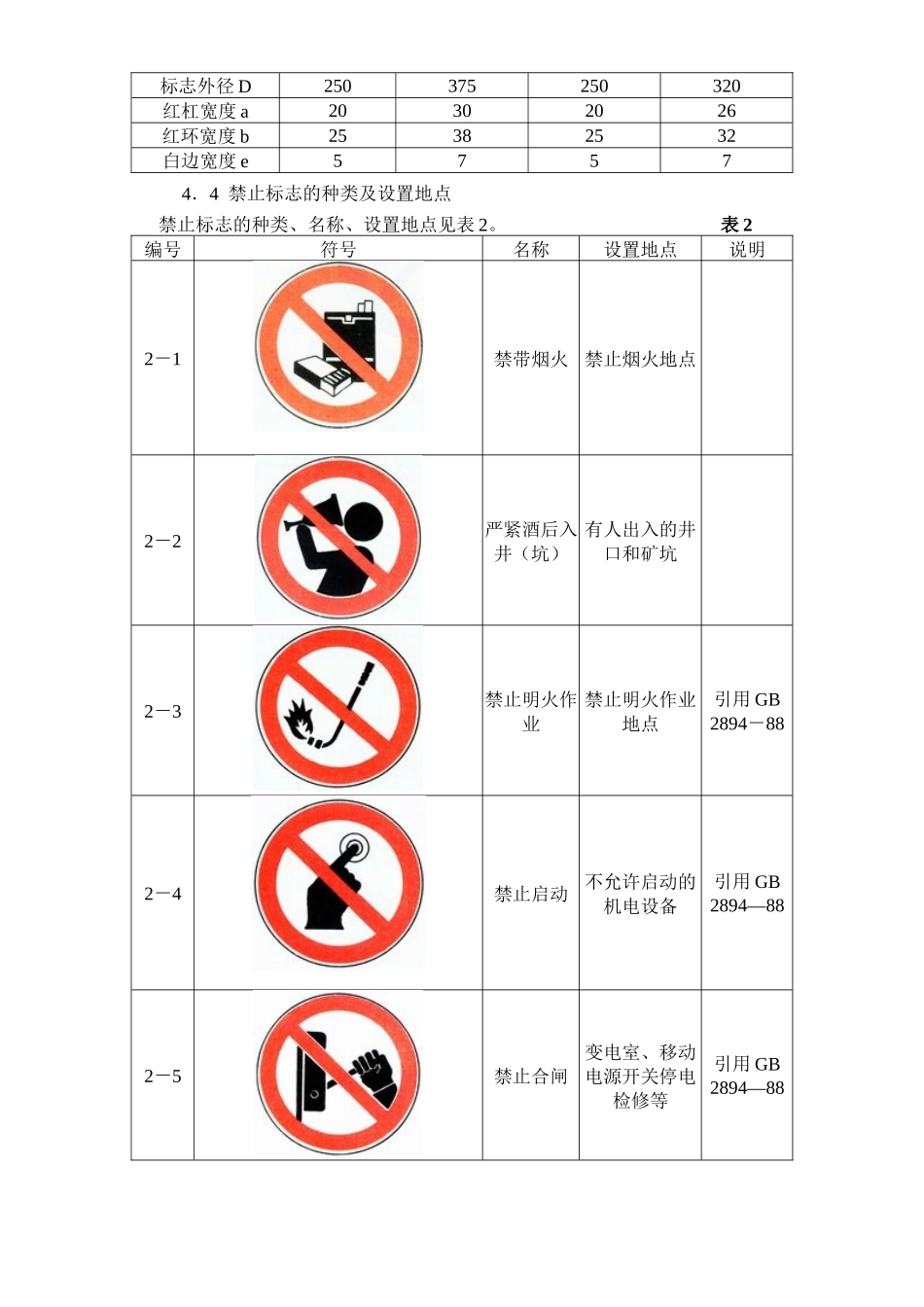

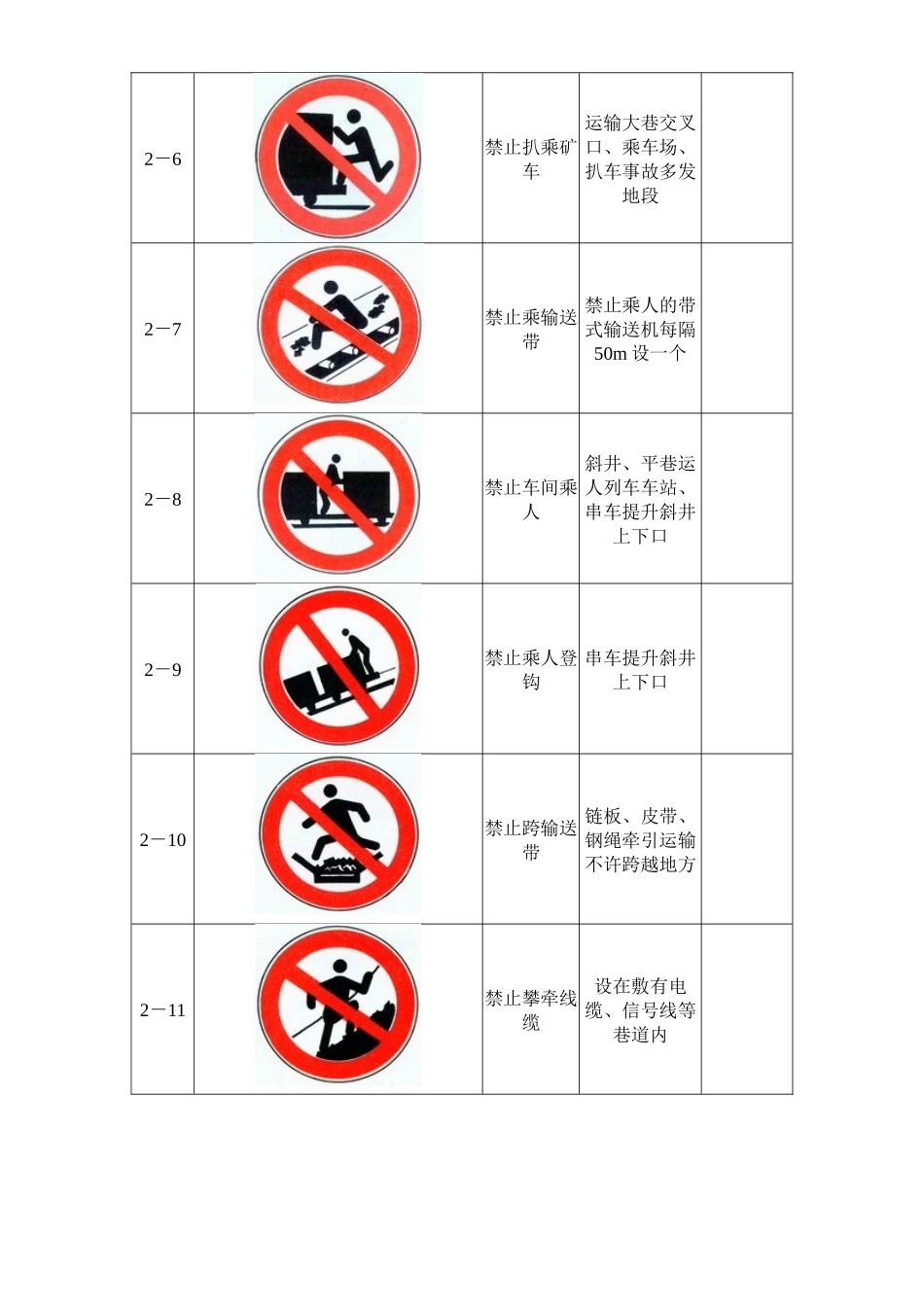

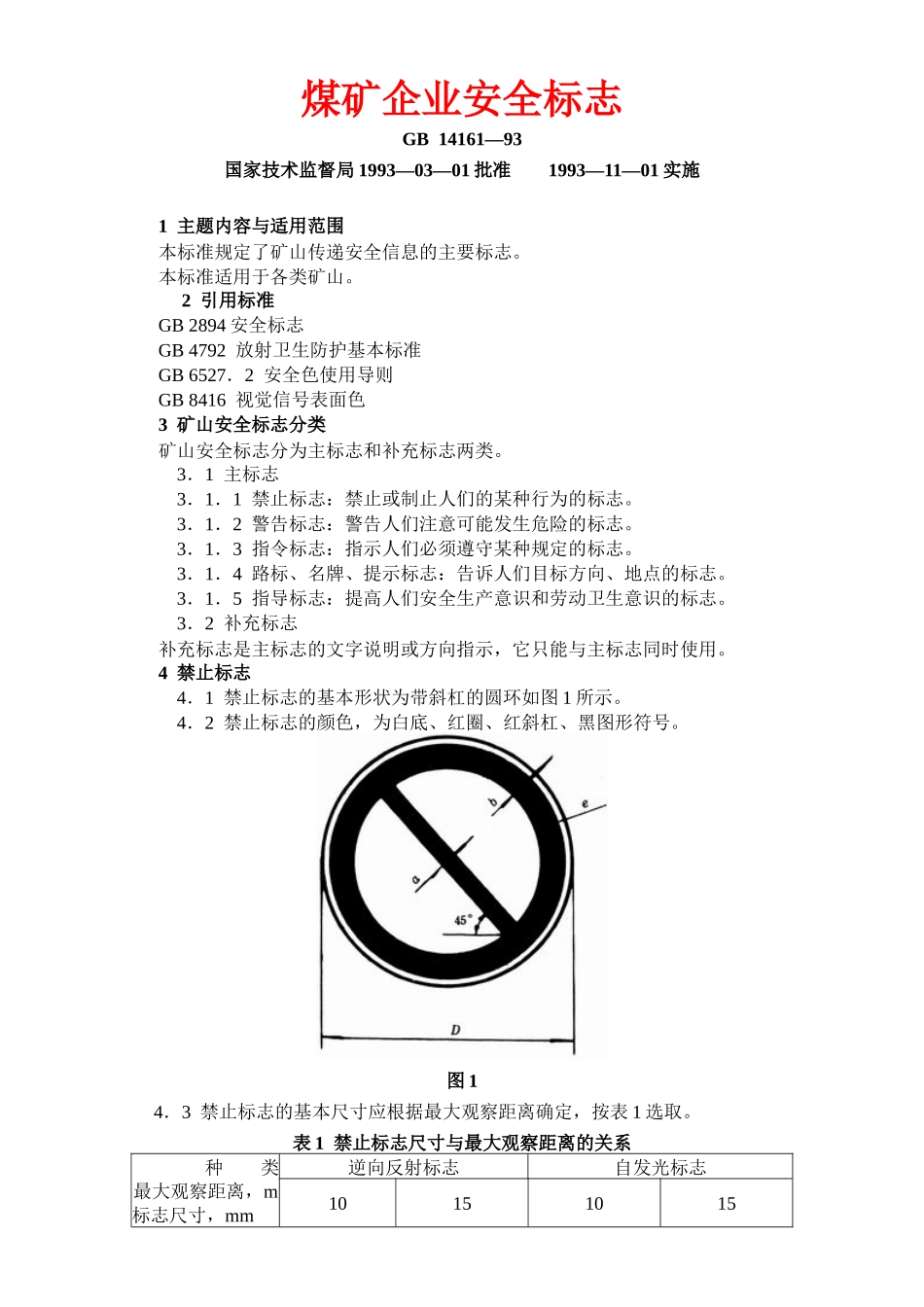

煤矿企业安全标志GB 14161—93国家技术监督局 1993—03—01 批准 1993—11—01 实施 1 主题内容与适用范围 本标准规定了矿山传递安全信息的主要标志。 本标准适用于各类矿山。 2 引用标准 GB 2894 安全标志 GB 4792 放射卫生防护基本标准 GB 6527．2 安全色使用导则 GB 8416 视觉信号表面色 3 矿山安全标志分类 矿山安全标志分为主标志和补充标志两类。3．1 主标志3．1．1 禁止标志：禁止或制止人们的某种行为的标志。3．1．2 警告标志：警告人们注意可能发生危险的标志。3．1．3 指令标志：指示人们必须遵守某种规定的标志。3．1．4 路标、名牌、提示标志：告诉人们目标方向、地点的标志。3．1．5 指导标志：提高人们安全生产意识和劳动卫生意识的标志。3．2 补充标志 补充标志是主标志的文字说明或方向指示，它只能与主标志同时使用。 4 禁止标志4．1 禁止标志的基本形状为带斜杠的圆环如图 1 所示。4．2 禁止标志的颜色，为白底、红圈、红斜杠、黑图形符号。图 1 4．3 禁止标志的基本尺寸应根据最大观察距离确定，按表 1 选取。表 1 禁止标志尺寸与最大观察距离的关系种 类最大观察距离，m标志尺寸，mm逆向反射标志自发光标志10151015标志外径 D250375250320红杠宽度 a20302026红环宽度 b25382532白边宽度 e5757 4．4 禁止标志的种类及设置地点 禁止标志的种类、名称、设置地点见表 2。 表 2编号符号名称设置地点说明2－1禁带烟火禁止烟火地点 2－2严紧酒后入井（坑）有人出入的井口和矿坑 2－3禁止明火作业禁止明火作业地点引用 GB 2894－882－4禁止启动不允许启动的机电设备引用 GB 2894—882－5禁止合闸变电室、移动电源开关停电检修等引用 GB 2894—882－6禁止扒乘矿车运输大巷交叉口、乘车场、扒车事故多发地段 2－7禁止乘输送带禁止乘人的带式输送机每隔50m 设一个 2－8禁止车间乘人斜井、平巷运人列车车站、串车提升斜井上下口 2－9禁止乘人登钩串车提升斜井上下口 2－10禁止跨输送带链板、皮带、钢绳牵引运输不许跨越地方 2－11禁止攀牵线缆设在敷有电缆、信号线等巷道内 2－12禁止料罐乘人设在开凿竖井井口处 2－13禁止入内封闭火区、瓦斯区、盲巷、废弃巷道及其禁止入内地点引用 GB 2894—882－14禁止通行井下危险区、放炮警戒处、不兼作行人的绞车道、材料道及禁止行人的通道口等引用 GB 2894—882－15禁止停车禁止停车处 2－16禁止驶入线路终点和...
