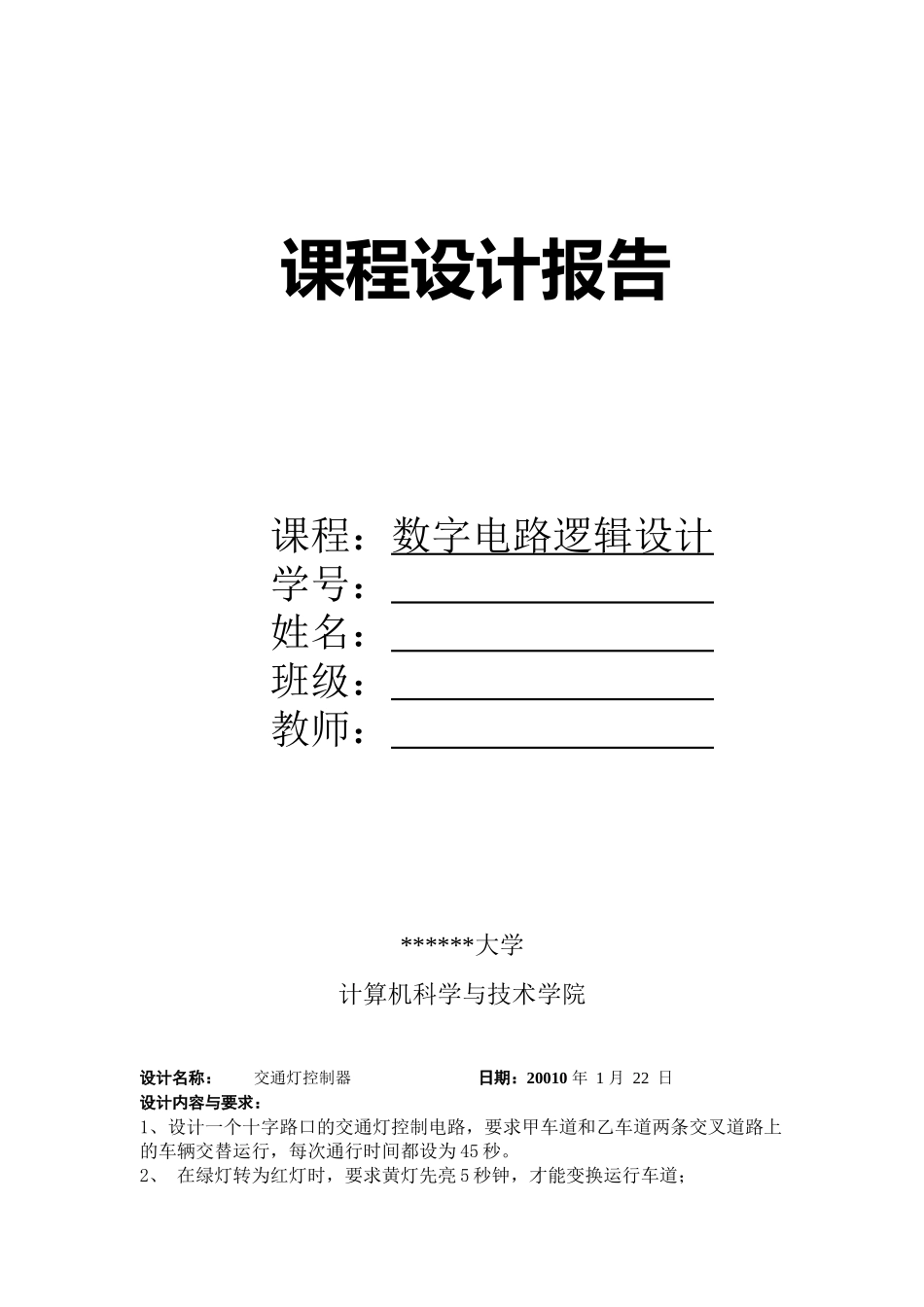

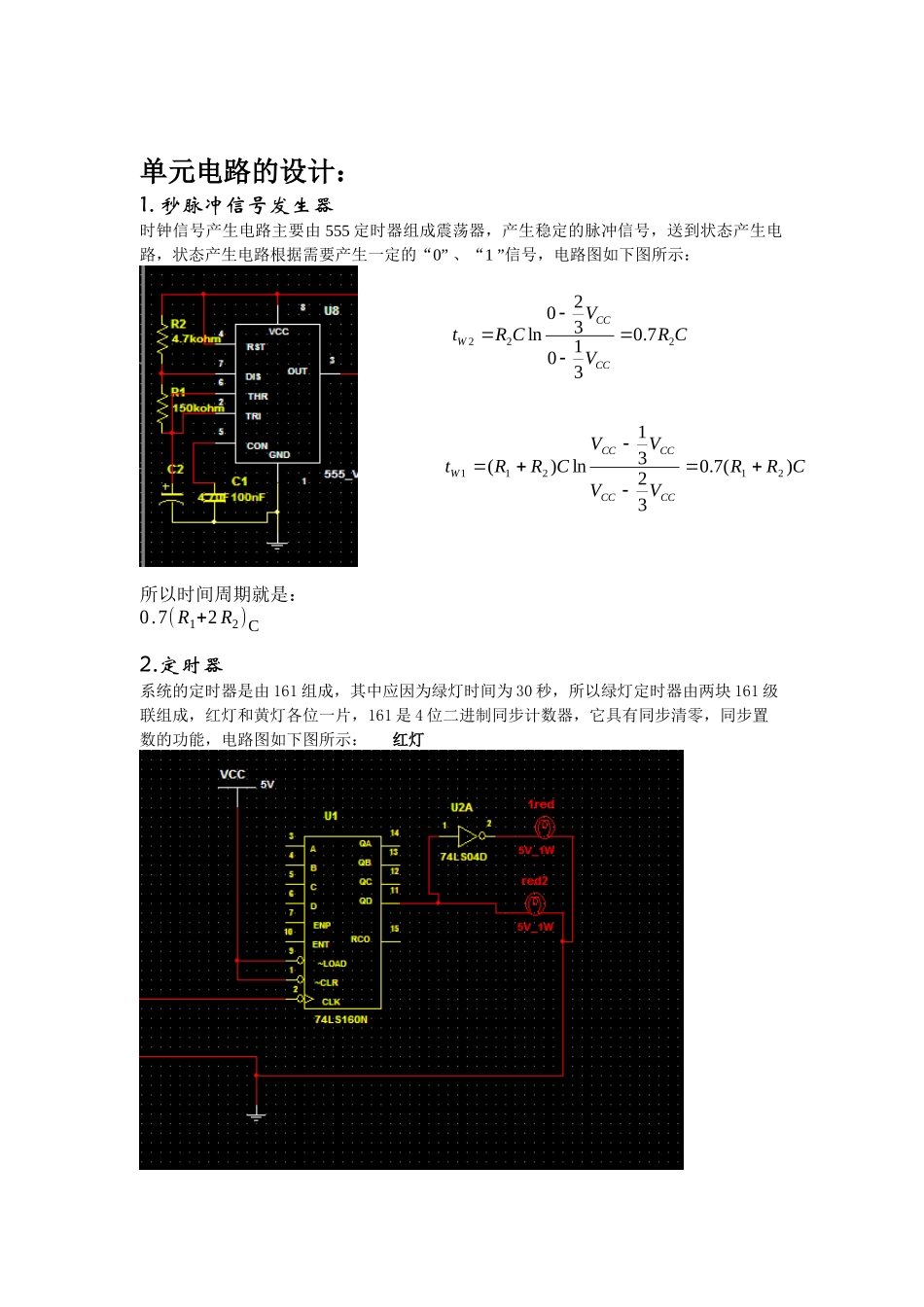

课程设计报告课程：数字电路逻辑设计学号： 姓名： 班级： 教师： ******大学计算机科学与技术学院设计名称： 交通灯控制器 日期：20010 年 1 月 22 日 设计内容与要求：1、设计一个十字路口的交通灯控制电路，要求甲车道和乙车道两条交叉道路上的车辆交替运行，每次通行时间都设为 45 秒。 2、 在绿灯转为红灯时，要求黄灯先亮 5 秒钟，才能变换运行车道； 3、 黄灯亮时，要求每秒闪亮一次。 4、 甲、乙车道除了有红、黄、绿灯指示外，每一种灯亮的时间都用显示器进行显示（采用倒计时的方法）设计目的：1、学习数字逻辑等电路的设计方法，熟知加/减计数器、译码器及数码显示电路的工作原理及特点；2、培养勤奋、认真仔细、分析故障和解决问题的能力。设计环境或器材、原理与说明：Multisim 8四.系统总体设计设计环境：Multisim 8方案：⑴系统的计时器是由 161 组成，其中应因为绿灯时间为 30 秒，红灯 35 秒，黄灯 5 秒，所以绿灯定时器由一块 74LS161 级联组成，161 是 4 位二进制同步计数器，它具有同步清零，同步置数的功能，系统的主控制电路就是它，它是整个系统的核心，控制信号灯的工作状态。⑵系统的译码器部分是由一块 74LS00，74LS04，74LS20 这些与非门组成，它的主要任务是将控制器的输出翻译成 6 个信号灯的工作状态。⑶而一个 74LS48 是将 161的信号翻译为数码管的显式信号，当然中间加了与非门。整个设计共由以上三部分组成。设计原理：交通灯控制系统主要由控制器、译码器和秒脉冲信号发生器等器件组成。秒脉冲发生器是该系统中定时器和控制器的标准时钟信号源，译码器输出两组信号灯的控制信号，经驱动电路后驱动信号灯工作，控制器是系统的主要部分，由它控制译码器的工作。红灯时间亮为 35 秒，由 161 输出端的最高位控制！黄灯时间亮为 5 秒，由 161 输出端的 4 位信号的与非的非控制。而绿灯亮 30 秒，是红灯的非与黄灯的非控制。表示定时器到了规定时间后，由控制器发出状态转换信号，由它控制定时器开始下一个工作状态的定时控制器秒 脉 冲 发生器译码器道 信 号灯单元电路的设计：1. 秒脉冲信号发生器 时钟信号产生电路主要由 555 定时器组成震荡器，产生稳定的脉冲信号，送到状态产生电路，状态产生电路根据需要产生一定的“0” 、“1 ”信号，电路图如下图所示：所以时间周期就是：0.7( R1+2 R2)C2.定时器系统的定时器是由 161 组成，其中应...
