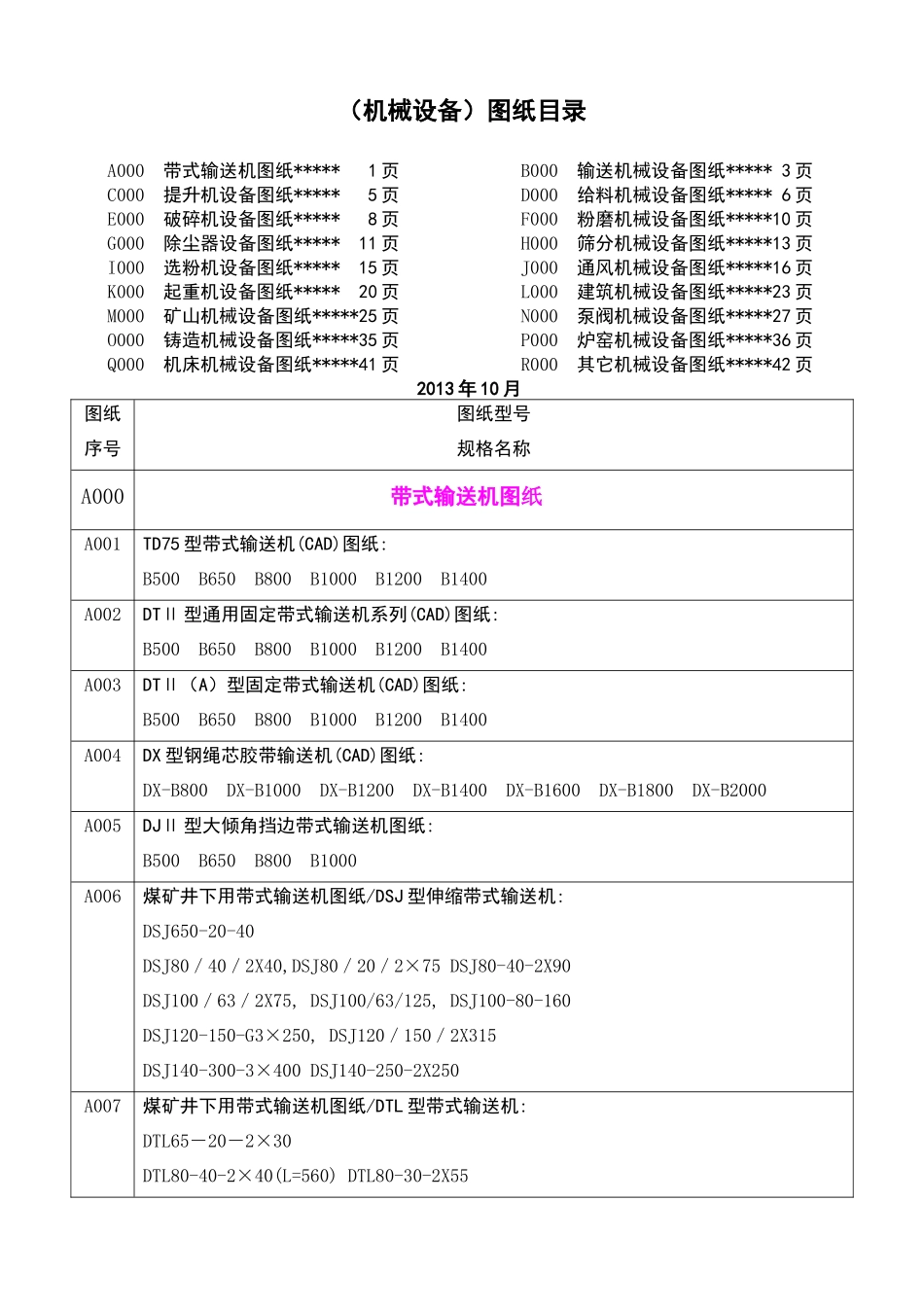

（机械设备）图纸目录 A000 带式输送机图纸***** 1 页 B000 输送机械设备图纸***** 3 页C000 提升机设备图纸***** 5 页 D000 给料机械设备图纸***** 6 页E000 破碎机设备图纸***** 8 页 F000 粉磨机械设备图纸*****10 页G000 除尘器设备图纸***** 11 页 H000 筛分机械设备图纸*****13 页I000 选粉机设备图纸***** 15 页 J000 通风机械设备图纸*****16 页K000 起重机设备图纸***** 20 页 L000 建筑机械设备图纸*****23 页M000 矿山机械设备图纸*****25 页 N000 泵阀机械设备图纸*****27 页O000 铸造机械设备图纸*****35 页 P000 炉窑机械设备图纸*****36 页Q000 机床机械设备图纸*****41 页 R000 其它机械设备图纸*****42 页2013 年 10 月图纸序号图纸型号规格名称A000带式输送机图纸A001TD75 型带式输送机(CAD)图纸:B500 B650 B800 B1000 B1200 B1400A002DTⅡ 型通用固定带式输送机系列(CAD)图纸:B500 B650 B800 B1000 B1200 B1400A003DTⅡ（A）型固定带式输送机(CAD)图纸:B500 B650 B800 B1000 B1200 B1400A004DX 型钢绳芯胶带输送机(CAD)图纸:DX-B800 DX-B1000 DX-B1200 DX-B1400 DX-B1600 DX-B1800 DX-B2000A005DJⅡ 型大倾角挡边带式输送机图纸:B500 B650 B800 B1000A006煤矿井下用带式输送机图纸/DSJ 型伸缩带式输送机:DSJ650-20-40DSJ80／40／2X40,DSJ80／20／2×75 DSJ80-40-2X90DSJ100／63／2X75, DSJ100/63/125, DSJ100-80-160DSJ120-150-G3×250, DSJ120／150／2X315DSJ140-300-3×400 DSJ140-250-2X250A007煤矿井下用带式输送机图纸/DTL 型带式输送机:DTL65－20－2×30DTL80-40-2×40(L=560) DTL80-30-2X55DTL100-45-2X160 DTL100-40-3x220SDTL120-135-3X160DTL160-350-2x800DTL180-350-2x800DTL200-350-2x800A008煤矿井下用带式输送机图纸/DTC 型带式输送机:DTC80-20-2X160A009DY 型移动胶带输送机图纸(扫描)：DY 型 B=400 L=3M 5M 7M 10M 15MDY 型 B=500 L=10M L=15M L=20MDY 型 B=650 L=10M L=15M L=20MDY 型 B=800 L=10M L=15M L=20MA010QD80 型轻型胶带输送机图纸(扫描)：QD80 B300 B400 B500 B800 B1000 B1200A011QDG/Y-移动气垫式输送机图纸(扫描)：B500 B650 B800 B1000A012其它带式输送机(CAD)图纸:D-YM96 带式输送机部件B650 汽车袋装水泥带式装车机DQ400 气垫皮带机2200 皮带机B650...
