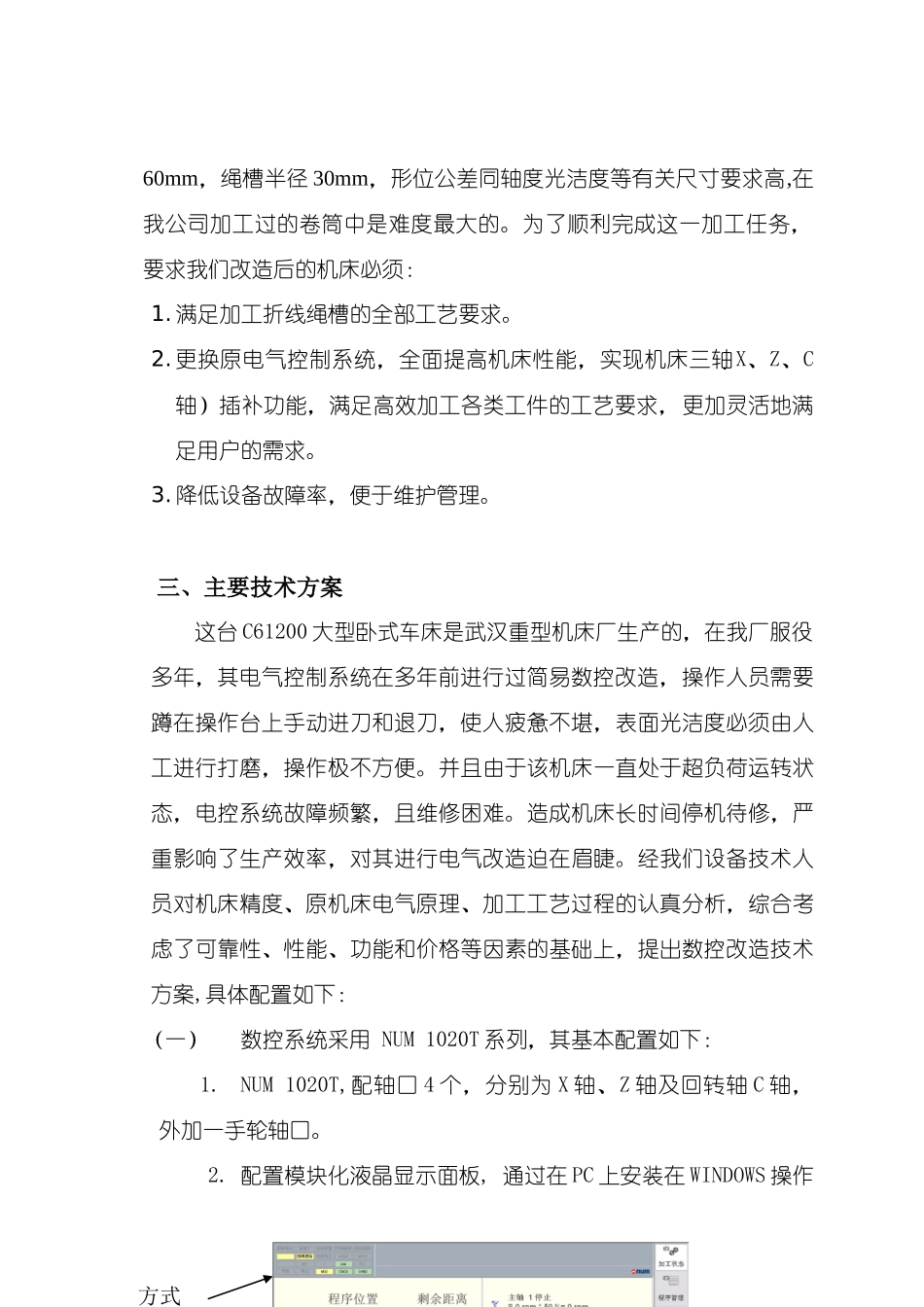

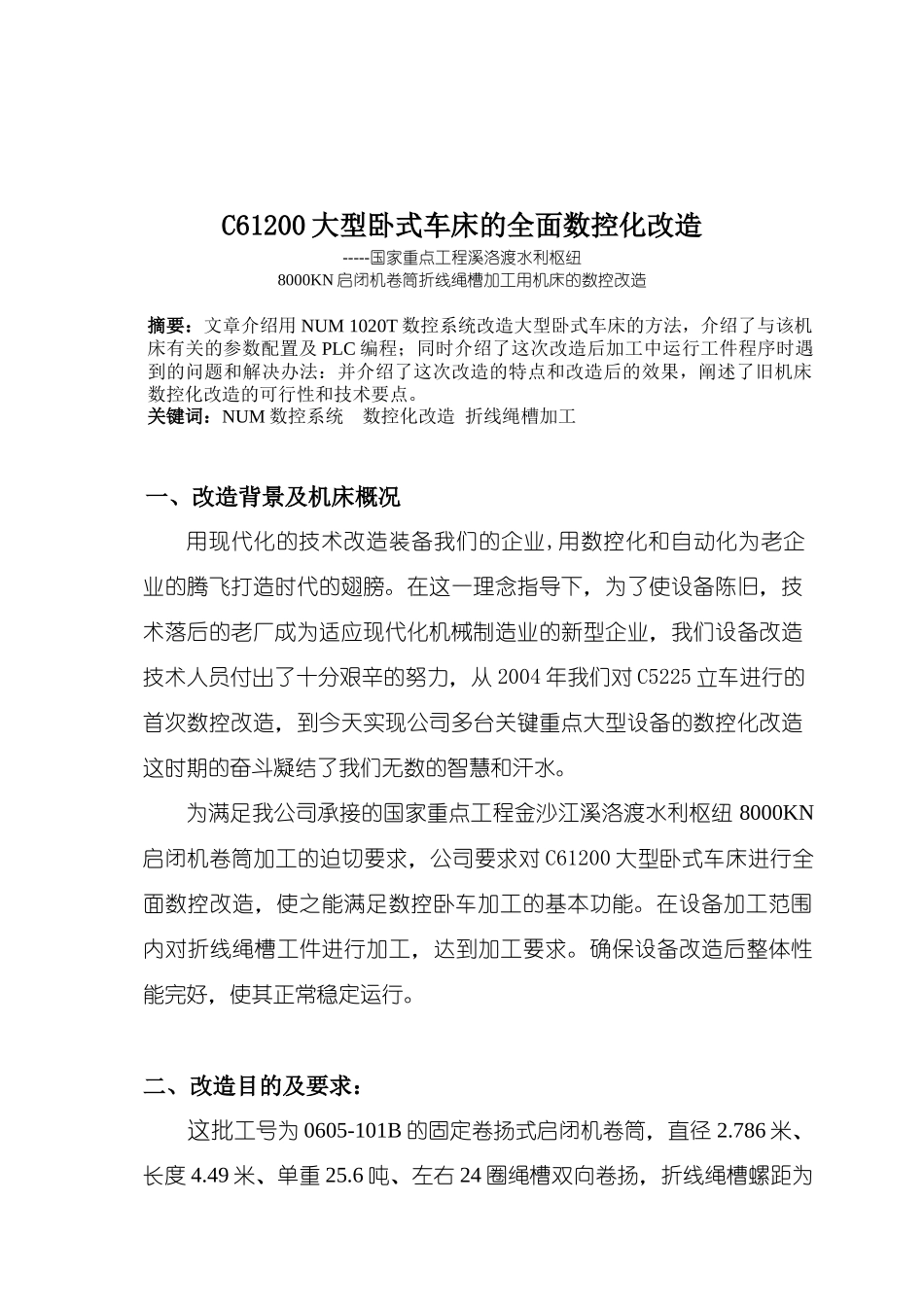

C61200 大型卧式车床的全面数控化改造-----国家重点工程溪洛渡水利枢纽8000KN 启闭机卷筒折线绳槽加工用机床的数控改造 摘要：文章介绍用 NUM 1020T 数控系统改造大型卧式车床的方法，介绍了与该机床有关的参数配置及 PLC 编程；同时介绍了这次改造后加工中运行工件程序时遇到的问题和解决办法：并介绍了这次改造的特点和改造后的效果，阐述了旧机床数控化改造的可行性和技术要点。关键词：NUM 数控系统 数控化改造 折线绳槽加工一、改造背景及机床概况用现代化的技术改造装备我们的企业,用数控化和自动化为老企业的腾飞打造时代的翅膀。在这一理念指导下，为了使设备陈旧，技术落后的老厂成为适应现代化机械制造业的新型企业，我们设备改造技术人员付出了十分艰辛的努力，从 2004 年我们对 C5225 立车进行的首次数控改造，到今天实现公司多台关键重点大型设备的数控化改造这时期的奋斗凝结了我们无数的智慧和汗水。为满足我公司承接的国家重点工程金沙江溪洛渡水利枢纽 8000KN启闭机卷筒加工的迫切要求，公司要求对 C61200 大型卧式车床进行全面数控改造，使之能满足数控卧车加工的基本功能。在设备加工范围内对折线绳槽工件进行加工，达到加工要求。确保设备改造后整体性能完好，使其正常稳定运行。二、改造目的及要求： 这批工号为 0605-101B 的固定卷扬式启闭机卷筒，直径 2.786 米、长度 4.49 米、单重 25.6 吨、左右 24 圈绳槽双向卷扬，折线绳槽螺距为60mm，绳槽半径 30mm，形位公差同轴度光洁度等有关尺寸要求高,在我公司加工过的卷筒中是难度最大的。为了顺利完成这一加工任务，要求我们改造后的机床必须：1. 满足加工折线绳槽的全部工艺要求。2. 更换原电气控制系统，全面提高机床性能，实现机床三轴X、Z、C轴）插补功能，满足高效加工各类工件的工艺要求，更加灵活地满足用户的需求。3. 降低设备故障率，便于维护管理。三、主要技术方案这台 C61200 大型卧式车床是武汉重型机床厂生产的，在我厂服役多年，其电气控制系统在多年前进行过简易数控改造，操作人员需要蹲在操作台上手动进刀和退刀，使人疲惫不堪，表面光洁度必须由人工进行打磨，操作极不方便。并且由于该机床一直处于超负荷运转状态，电控系统故障频繁，且维修困难。造成机床长时间停机待修，严重影响了生产效率，对其进行电气改造迫在眉睫。经我们设备技术人员对机床精度、原机床电气原理、加工工艺过程的认真分析，综合考虑了可靠性...
