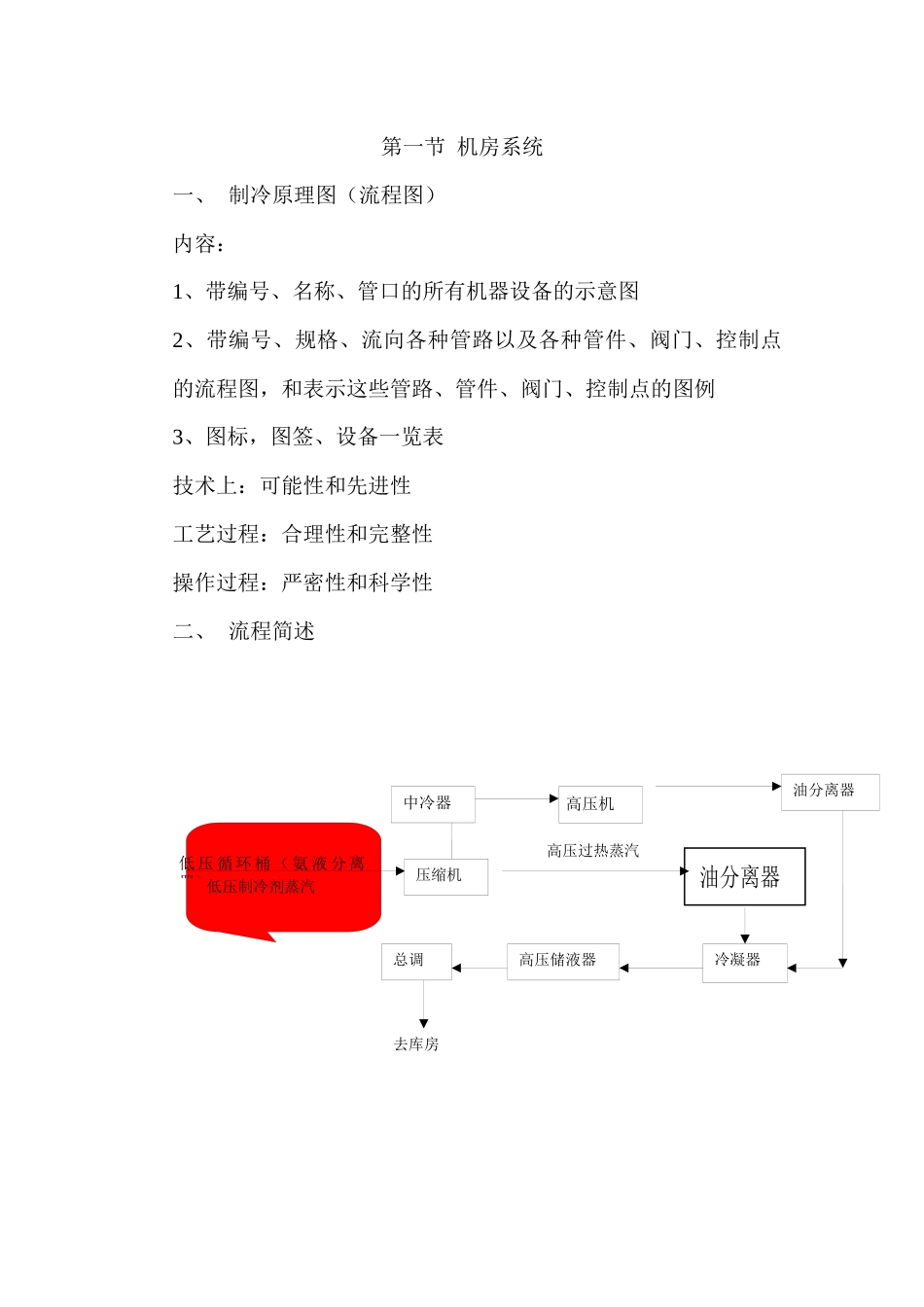

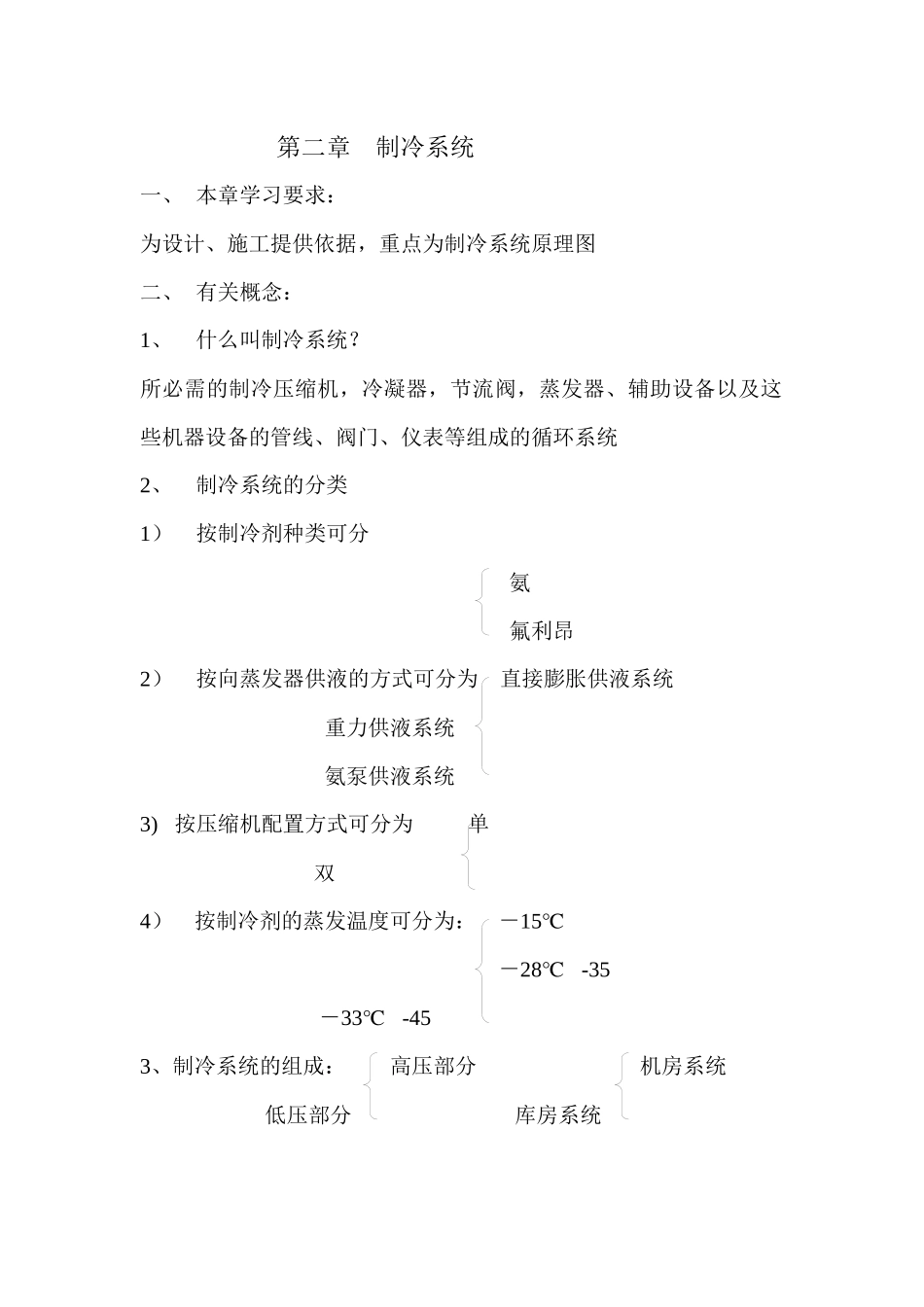

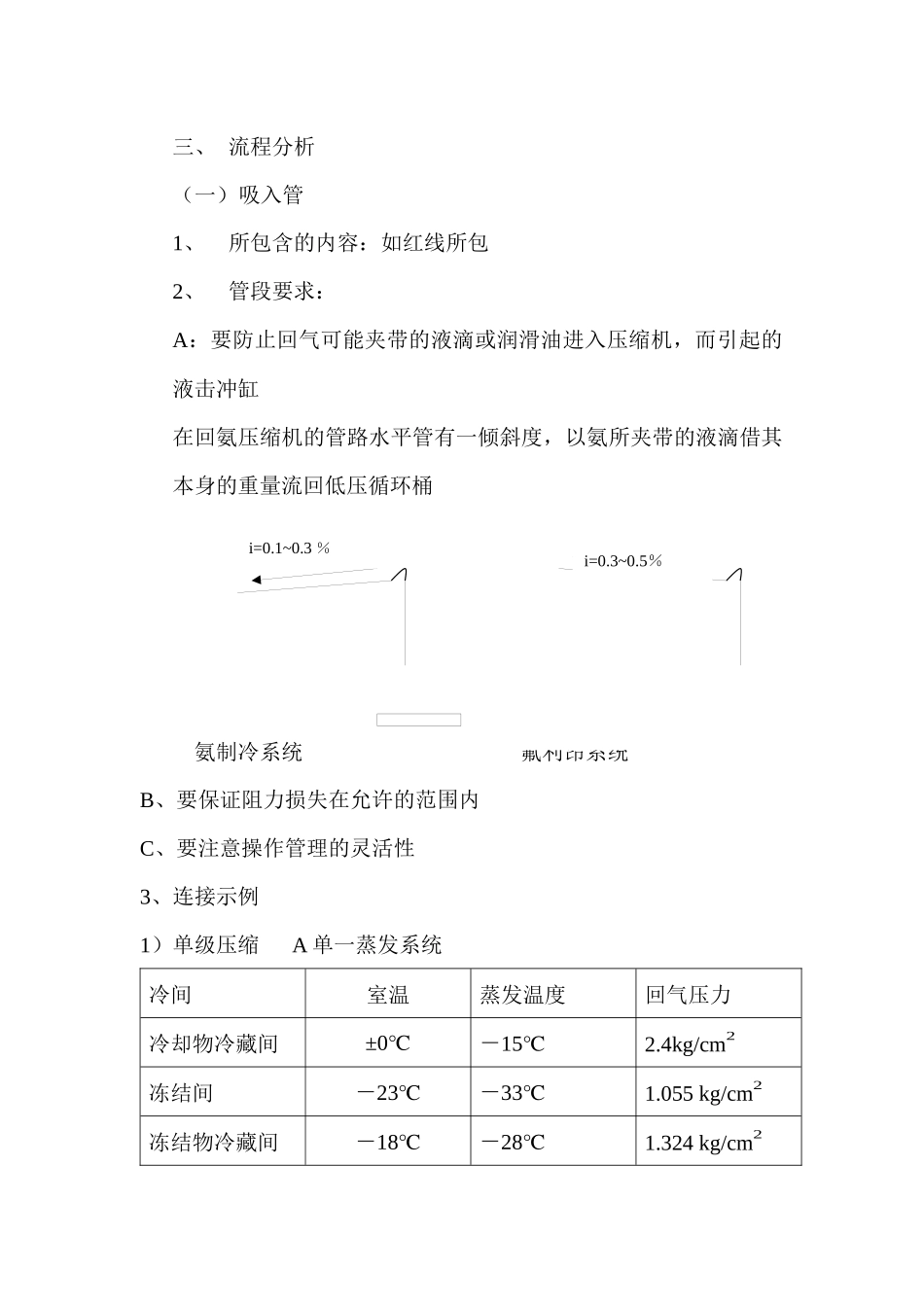

第二章制冷系统一、 本章学习要求：为设计、施工提供依据，重点为制冷系统原理图二、 有关概念：1、什么叫制冷系统？所必需的制冷压缩机，冷凝器，节流阀，蒸发器、辅助设备以及这些机器设备的管线、阀门、仪表等组成的循环系统2、制冷系统的分类1）按制冷剂种类可分氨氟利昂2）按向蒸发器供液的方式可分为 直接膨胀供液系统 重力供液系统 氨泵供液系统3) 按压缩机配置方式可分为 单 双 4） 按制冷剂的蒸发温度可分为： －15℃ －28 -35℃ －33 -45℃3、制冷系统的组成： 高压部分 机房系统 低压部分 库房系统冷凝器高压储液器总调去库房低压制冷剂蒸汽高压过热蒸汽 油分离器 压缩机油分离器第一节 机房系统一、 制冷原理图（流程图）内容：1、带编号、名称、管口的所有机器设备的示意图2、带编号、规格、流向各种管路以及各种管件、阀门、控制点的流程图，和表示这些管路、管件、阀门、控制点的图例3、图标，图签、设备一览表技术上：可能性和先进性工艺过程：合理性和完整性操作过程：严密性和科学性二、 流程简述低 压 循 环 桶 （ 氨 液 分 离器）中冷器高压机i=0.1~0.3 ％i=0.1~0.3 ％三、 流程分析（一）吸入管1、所包含的内容：如红线所包2、管段要求：A：要防止回气可能夹带的液滴或润滑油进入压缩机，而引起的液击冲缸在回氨压缩机的管路水平管有一倾斜度，以氨所夹带的液滴借其本身的重量流回低压循环桶 氨制冷系统 氟利昂系统B、要保证阻力损失在允许的范围内C、要注意操作管理的灵活性3、连接示例1）单级压缩 A 单一蒸发系统冷间室温蒸发温度回气压力冷却物冷藏间±0℃－15℃2.4kg/cm2冻结间－23℃－33℃1.055 kg/cm2冻结物冷藏间－18℃－28℃1.324 kg/cm2i=0.3~0.5％图例：B、多个蒸发系统加适当的短管和阀门以利操作图例：2）双级压缩：和单级相同，和双级压缩机相应的低压级连接3）单、双级兼有：三、 排气管道1、所包含的内容：压缩机出口到冷凝器进口之间的管路2、要求：A：开车时，要保证能顺利地排出制冷剂蒸汽及其所夹带的润滑油，不致由于管道的阻力损失和受周围环境空气的冷却，析离出的液滴存于管内，同时避免高压气流相互撞击而引起震动，因而水平管要有背离压缩机的坡度，立管不要太高，并注意连接方法。图例：B：停车时，避免液体倒流回压缩机头，造成下次开车时冲缸事故，因而要设止逆阀。C：开停车操作或检修时，要切断，要设置截止阀。D：要采用分油措施，因而要设置油分...
