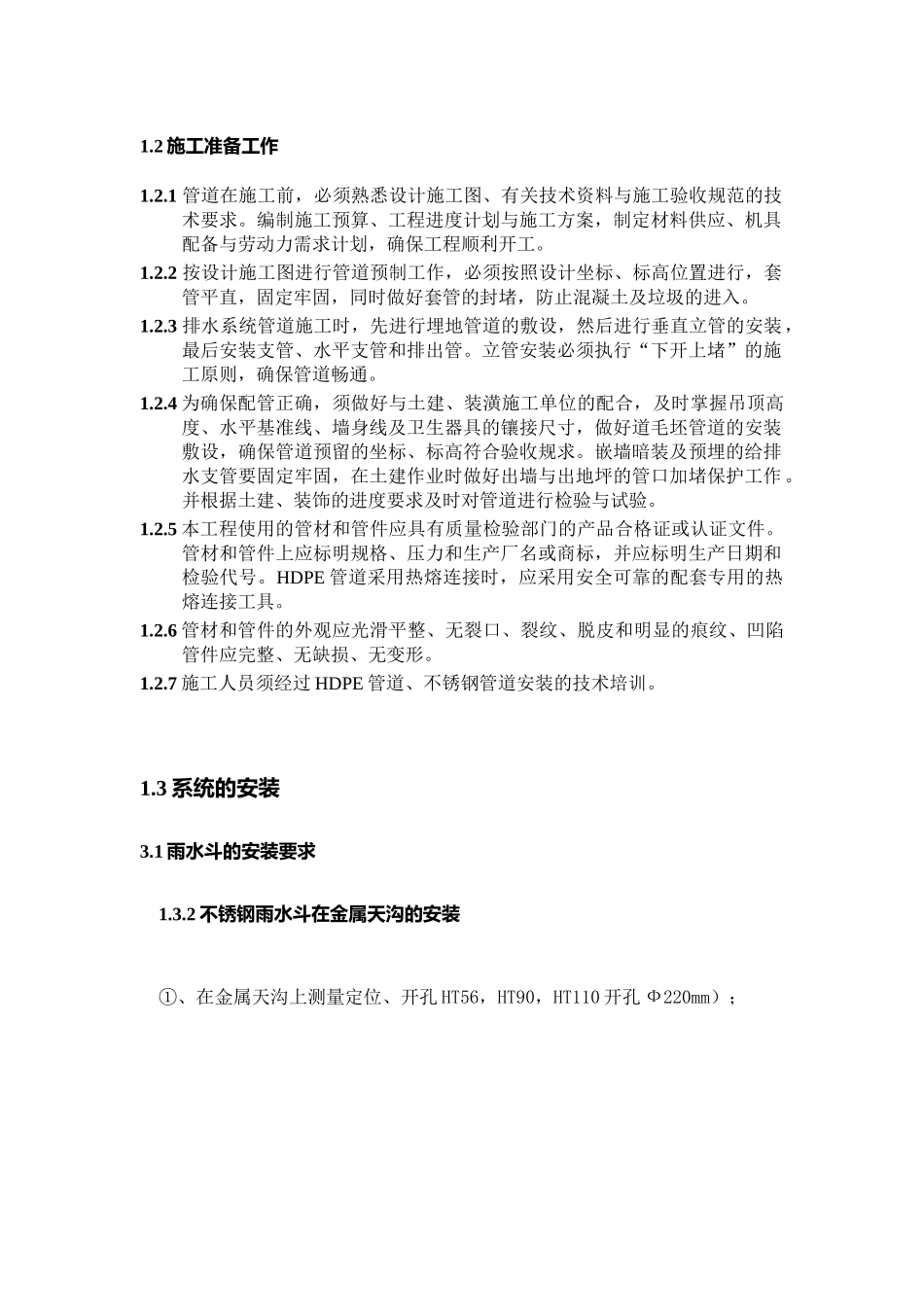

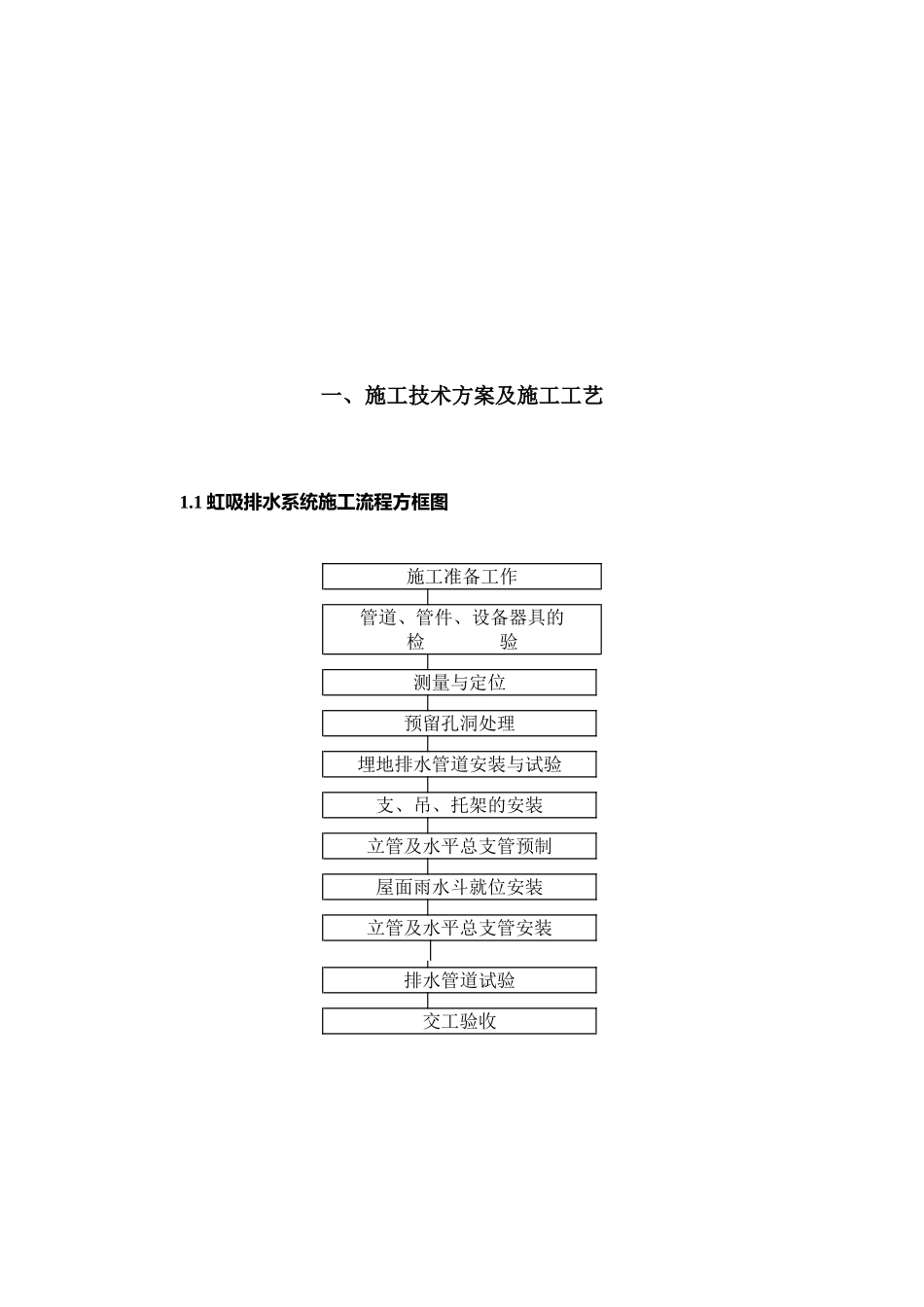

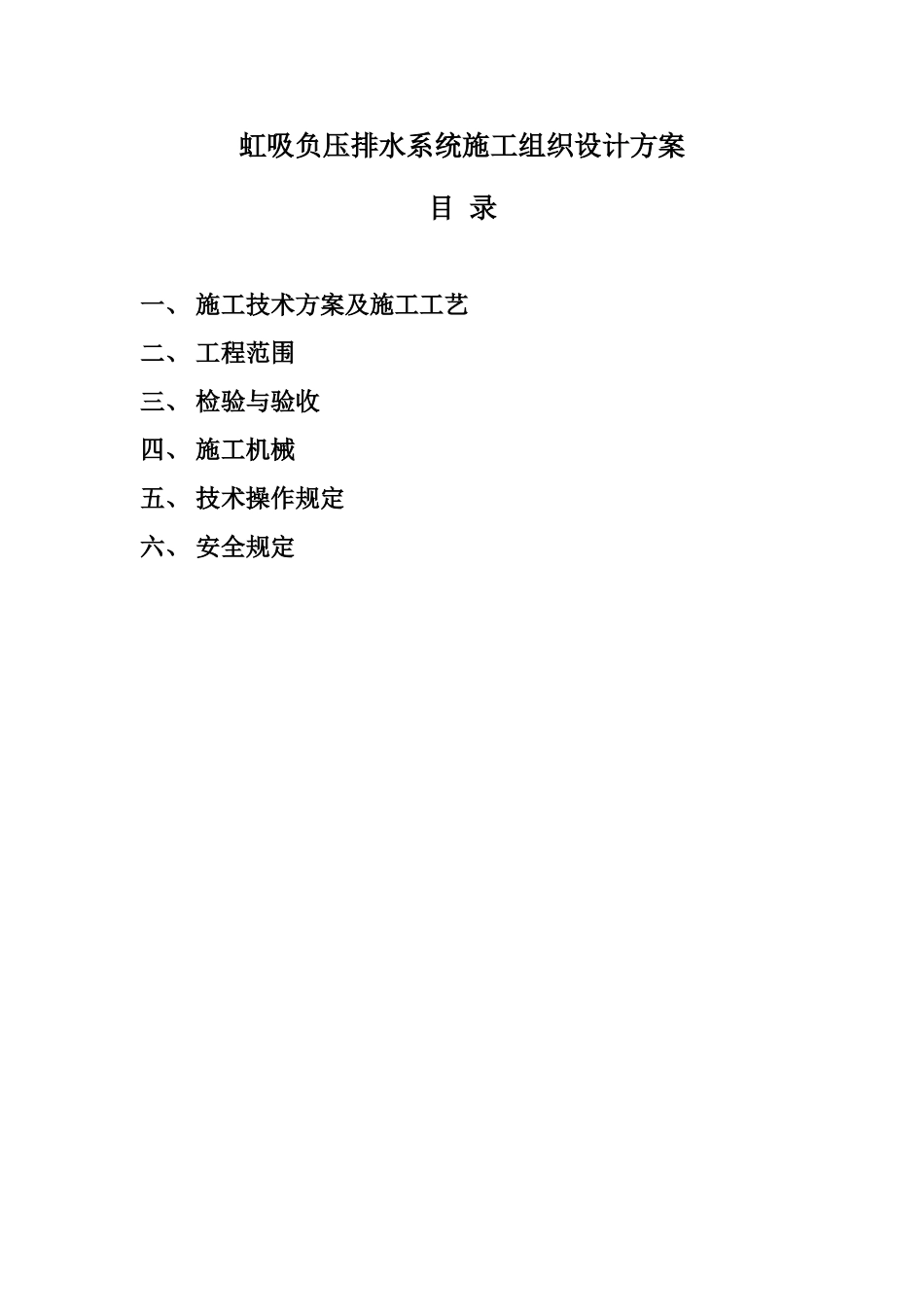

虹吸负压排水系统施工组织设计方案目 录一、 施工技术方案及施工工艺二、 工程范围三、 检验与验收四、 施工机械五、 技术操作规定六、 安全规定一、施工技术方案及施工工艺1.1 虹吸排水系统施工流程方框图 施工准备工作 管道、管件、设备器具的检 验测量与定位 预留孔洞处理 埋地排水管道安装与试验支、吊、托架的安装立管及水平总支管预制屋面雨水斗就位安装立管及水平总支管安装排水管道试验交工验收1.2 施工准备工作1.2.1 管道在施工前，必须熟悉设计施工图、有关技术资料与施工验收规范的技术要求。编制施工预算、工程进度计划与施工方案，制定材料供应、机具配备与劳动力需求计划，确保工程顺利开工。1.2.2 按设计施工图进行管道预制工作，必须按照设计坐标、标高位置进行，套管平直，固定牢固，同时做好套管的封堵，防止混凝土及垃圾的进入。1.2.3 排水系统管道施工时，先进行埋地管道的敷设，然后进行垂直立管的安装，最后安装支管、水平支管和排出管。立管安装必须执行“下开上堵”的施工原则，确保管道畅通。1.2.4 为确保配管正确，须做好与土建、装潢施工单位的配合，及时掌握吊顶高度、水平基准线、墙身线及卫生器具的镶接尺寸，做好道毛坯管道的安装敷设，确保管道预留的坐标、标高符合验收规求。嵌墙暗装及预埋的给排水支管要固定牢固，在土建作业时做好出墙与出地坪的管口加堵保护工作。并根据土建、装饰的进度要求及时对管道进行检验与试验。1.2.5 本工程使用的管材和管件应具有质量检验部门的产品合格证或认证文件。管材和管件上应标明规格、压力和生产厂名或商标，并应标明生产日期和检验代号。HDPE 管道采用热熔连接时，应采用安全可靠的配套专用的热熔连接工具。1.2.6 管材和管件的外观应光滑平整、无裂口、裂纹、脱皮和明显的痕纹、凹陷管件应完整、无缺损、无变形。1.2.7 施工人员须经过 HDPE 管道、不锈钢管道安装的技术培训。1.3 系统的安装3.1 雨水斗的安装要求1.3.2 不锈钢雨水斗在金属天沟的安装①、在金属天沟上测量定位、开孔 HT56，HT90，HT110 开孔 Ф220mm）；②、安装③、安装底盘和压环 金属天沟EPDM 密封圈金属天沟底盘压环配垫圈和橡胶密封圈的M6螺丝 ④、安装铝合金空气挡板 说明：若金属天沟为不锈钢天沟，则不锈钢雨水斗底盘与不锈钢天沟之间采用焊接方式安装，如下图：1.3.3 管道的安装EPDM 密封圈金属天沟铝合金空气挡板压环底盘2.2 HDPE 管道安装施工技术要求2.2...
