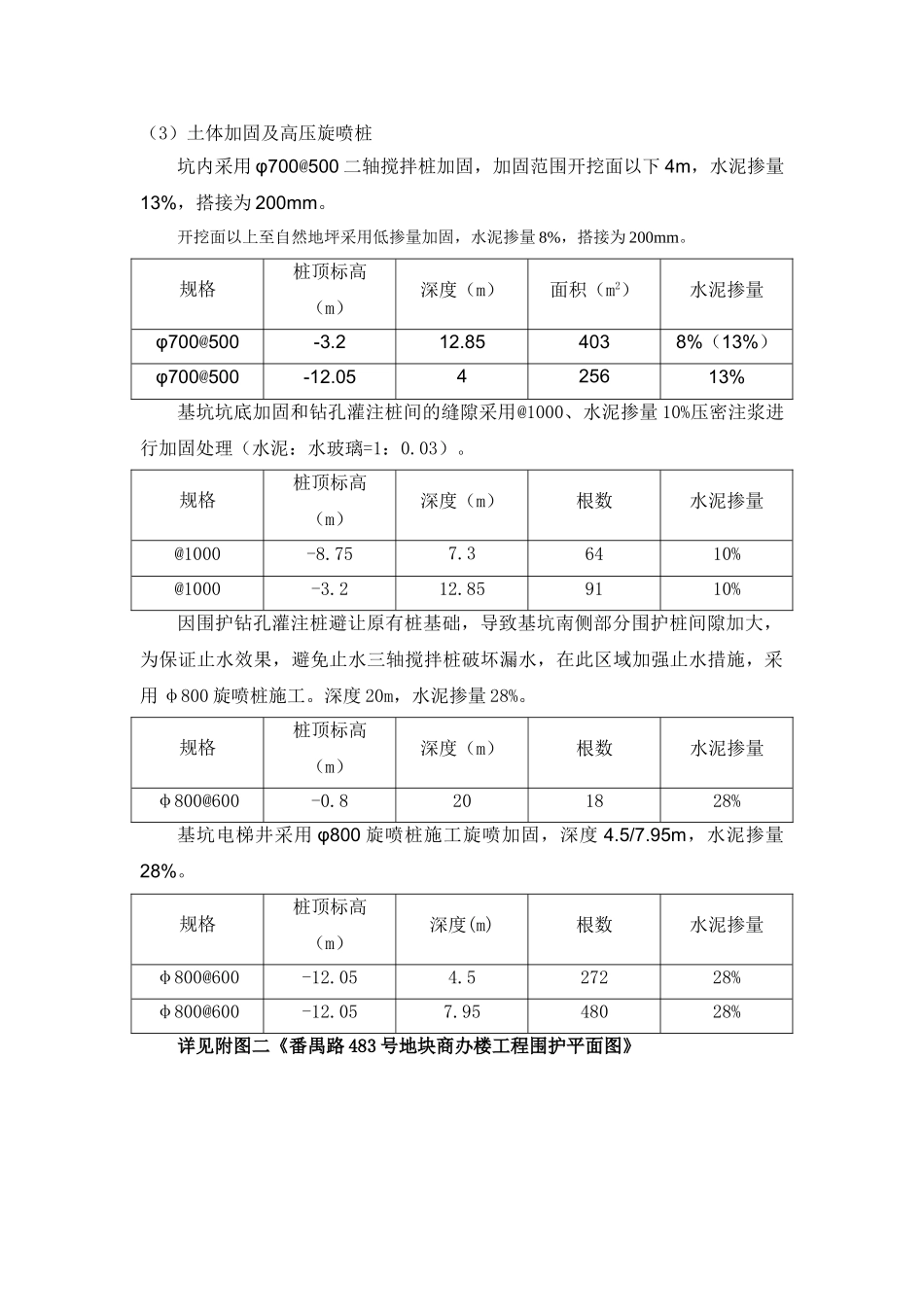

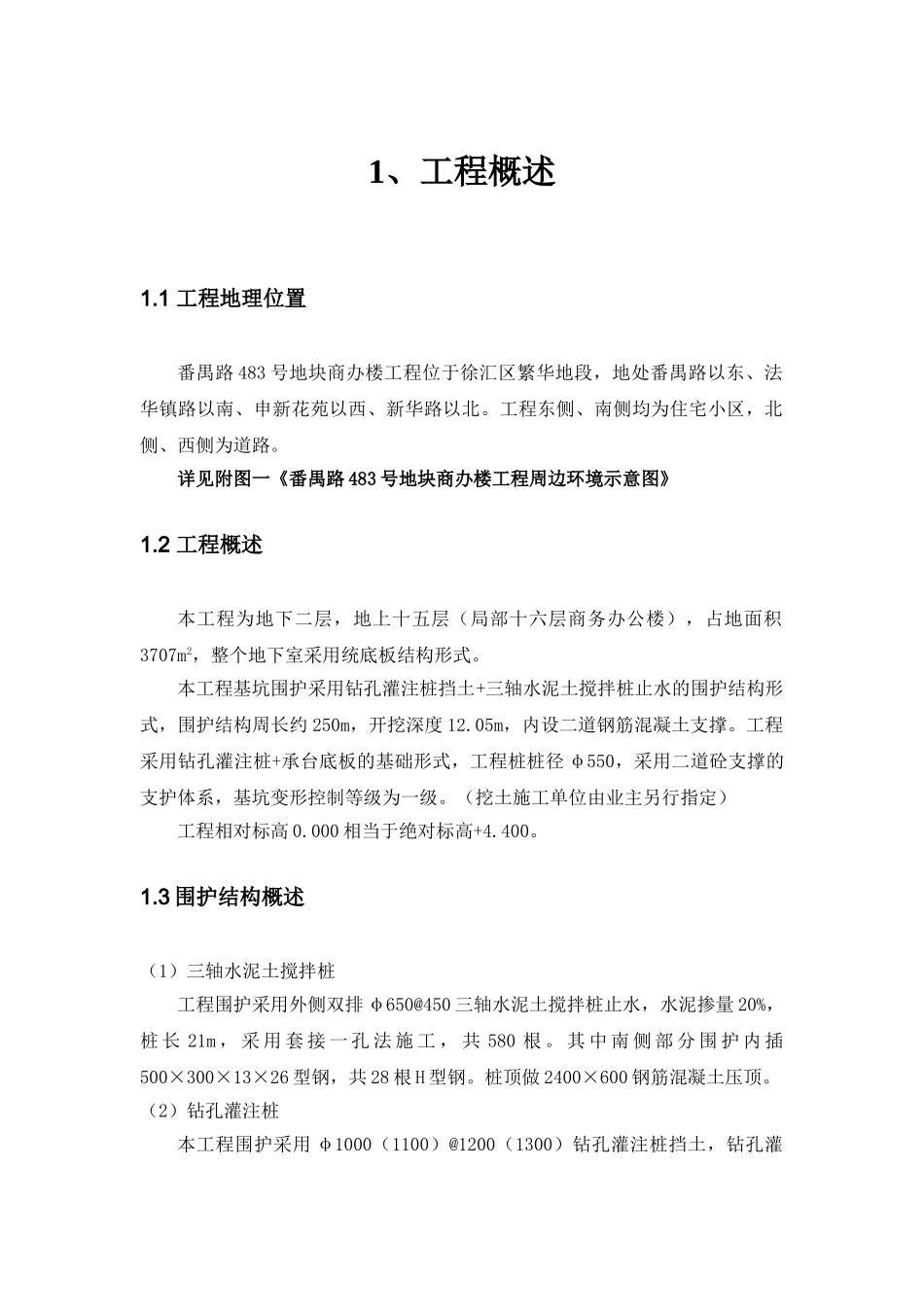

1、工程概述1.1 工程地理位置番禺路 483 号地块商办楼工程位于徐汇区繁华地段，地处番禺路以东、法华镇路以南、申新花苑以西、新华路以北。工程东侧、南侧均为住宅小区，北侧、西侧为道路。详见附图一《番禺路 483 号地块商办楼工程周边环境示意图》1.2 工程概述本工程为地下二层，地上十五层（局部十六层商务办公楼），占地面积3707m2，整个地下室采用统底板结构形式。本工程基坑围护采用钻孔灌注桩挡土+三轴水泥土搅拌桩止水的围护结构形式，围护结构周长约 250m，开挖深度 12.05m，内设二道钢筋混凝土支撑。工程采用钻孔灌注桩+承台底板的基础形式，工程桩桩径 φ550，采用二道砼支撑的支护体系，基坑变形控制等级为一级。（挖土施工单位由业主另行指定）工程相对标高 0.000 相当于绝对标高+4.400。1.3 围护结构概述（1）三轴水泥土搅拌桩工程围护采用外侧双排 φ650@450 三轴水泥土搅拌桩止水，水泥掺量 20%，桩 长 21m ， 采 用 套 接 一 孔 法 施 工 ， 共 580 根 。 其 中 南 侧 部 分 围 护 内 插500×300×13×26 型钢，共 28 根 H 型钢。桩顶做 2400×600 钢筋混凝土压顶。（2）钻孔灌注桩本工程围护采用 φ1000（1100）@1200（1300）钻孔灌注桩挡土，钻孔灌注桩混凝土强度等级为水下砼 C30。桩顶做 1300×600 钢筋混凝土压顶。方位桩编号规格桩长（m）桩顶标高（m）桩数东侧WZ2φ1100@130029.4-0.823南侧WZ3φ1100@130027.4-0.859西侧、北侧WZ1φ1000@120026.2-0.882合计164工程采用钻孔灌注桩+承台底板的基础形式，桩径 φ550，混凝土强度等级为水下砼C30。桩编号桩顶标高（m）桩长(m)桩径(mm)桩数备注ZH1-11.7538.6550117工程桩ZH2-11.7538.65507抗拔桩ZH3-12.1538.255084工程桩ZH4-1.0549.355012锚桩ZH5-1.0549.35503试桩合计223立柱桩采用直径 φ800 钻孔灌注桩，混凝土强度等级水下砼 C30，立柱采用 480×480钢构柱。 ZQ1、ZQ2、CZQ1、CZQ2 格构柱插入灌注桩内 3m，LZ1、LZ2 插入灌注桩内 2.5m。桩编号桩顶标高（m）桩长(m)桩径(mm)桩数钢构柱（m）备注ZQ1-12.05368002614.15支撑立柱桩ZQ2-15.3036800717.4支撑立柱桩CZQ1-11.7536800314.15利用工程桩作栈桥立柱桩CZQ2-11.7536800317.4LZ1-12.0530800612.05支撑立柱桩LZ2-12.9030800112.9支撑立柱桩合计46（3）土体加固及高压旋喷桩坑内采用 φ700@500 二轴搅拌桩加固，加固范围开挖面以下 4m，水泥掺量13%，搭...
